Mô tả

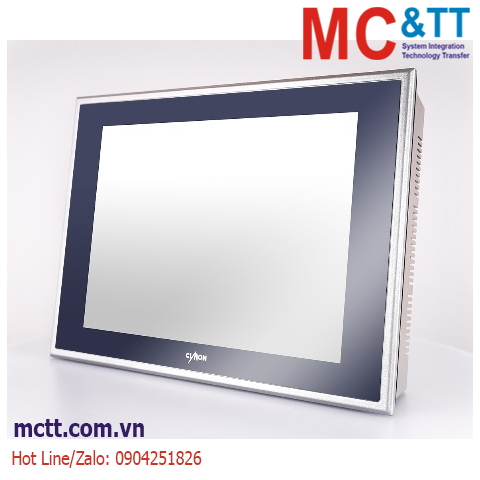

Màn hình cảm ứng HMI/Xpanel 12.1 inch Cimon CM-iXT12CD-A

Tính năng

  • Công cụ thiết kế cho XPANEL được gọi là XPANELDesigner
  • Môi trường phát triển tương tự như CIMON-SCADA.
  • Nhiều cách khác nhau để Download / Update dự án (USB, Ethernet loader, ổ đĩa)

Thông số kỹ thuật

Type CM-XT04CD-DE CM-XT07CD-DE CM-iXT10CD-D CM-iXT12CD-A CM-iXT15CD-A

Panel Size

4.3"

7"

10.4" 12.1" 15"

Resolution

480 x 272

800 x 480

800x600 1020x768

LCD

Color TFT

Color

65,536 colors

262k colors 16.7M colors

Luminance

800 cd/m2

600 cd/m2

400 cd/m2 450 cd/m2 450 cd/m2

LCD Lifetime

50,000 hrs

100,000 hrs 50,000 hrs

Memory

128 MB DDR2 SDRAM

512 MB DDR2 SDRAM

Storage

128 MB SLC NAND Flash

Operating System

Windows CE 6.0

Windows Embedded Compact 7

Programming Tool (HMI)

XpanelDesigner

Audio

None

1 Port

None

Interface

Ethernet

10/100BASE-T

Serial (COM1)

RS-232C

RS-485/422
Serial (COM2)

RS-422/485

RS-232C
Serial (COM3) None RS-232C
USB Host

1 Port

Tool port

1 Port

SD Card Slot None

1 Slot

Input Power

24 VDC

AC 100-240 V

Dimension (mm)

128 X 102 X 50

185 X 127 X 54

280 X 220 X 47 330 X 250 X 83 395 X 310 X 89

Panel Cut (mm)

120 X 94

177 X 119

267 X 207 319 X 239 382 X 297

Enclosure

Plastic Aluminum

Power Consumption

4W

6 W

9W 10W 15W

Item Weight

0.45 kg (0.99 lbs)

0.7 kg (1.54 lbs)

2.47 kg (5.45 lbs) 3.2 kg (7.06 lbs) 4.5 kg (9.92 lbs

Thông tin đặt hàng

  • CM-iXT12CD-A

12.1″ TFT, AC Free, 3 COM, 1 Ethernet, 1 USB Host, 1 Tool Host, 1 Card SD

Tài liệu

Link download

File CAD

Download 2D CAD Drawing
Download 3D CAD Drawing
