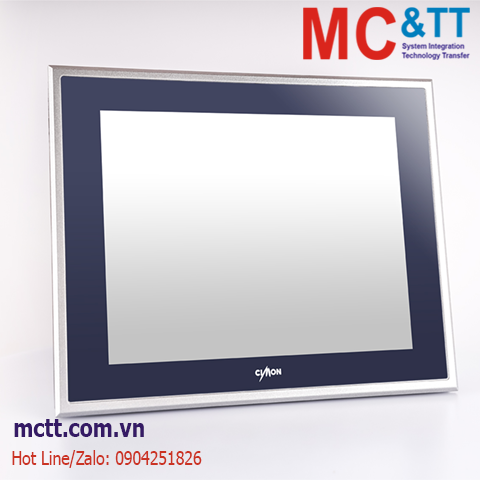

Màn hình cảm ứng HMI/Xpanel 10.4 inch Cimon CM-iXT10CD-A
Tính năng
- Công cụ thiết kế cho XPANEL được gọi là XPANELDesigner
- Môi trường phát triển tương tự như CIMON-SCADA.
- Nhiều cách khác nhau để Download / Update dự án (USB, Ethernet loader, ổ đĩa)
Thông số kỹ thuật
| Type |
iXT10CD-D |
iXT10-CD-A |
iXT12CD-A |
iXT15CD-A |
| Panel Size |
10.4″ |
12.1″ |
15″ |
| Resolution |
800 x 600 |
1024 x 768 |
| LCD |
Color TFT |
| Color |
262K Colors |
16.7M Colors |
| Luminance |
400 cd/m2 |
450 cd/m2 |
400 cd/m2 |
| Memory |
256MByte DDR2 SDRAM |
| Storage |
128MByte SLC NAND Flash |
| Operating System |
Windows Embedded Compact 7 |
| Programming Tool (HMI) |
Xpanel Designer |
| Audio |
None |
Interface
|
Ethernet |
10/100 Base T |
| Serial (COM1) |
RS422/485 |
| Serial (COM2) |
RS232C |
| Serial (COM3) |
RS232C |
| USB Host |
1 Port |
| Tool Port |
1 Port |
| SD Card Slot |
1 Slot |
| Input Power |
DC24V |
AC100-240V |
| Dimension(mm) |
280 X 220 X 47 |
330 X 250 X 83 |
395 X 310 X 89 |
| Panel Cut(mm) |
267 X 207 |
319 X 239 |
382 X 297 |
| Enclosure |
Aluminum |
Thông tin đặt hàng
10.4″ TFT, AC Free, 3 COM, 1 Ethernet, 1 USB Host, 1 Tool Host, 1 Card SD
Tài liệu
Link download
File CAD
Download 2D CAD Drawing
Download 3D CAD Drawing
