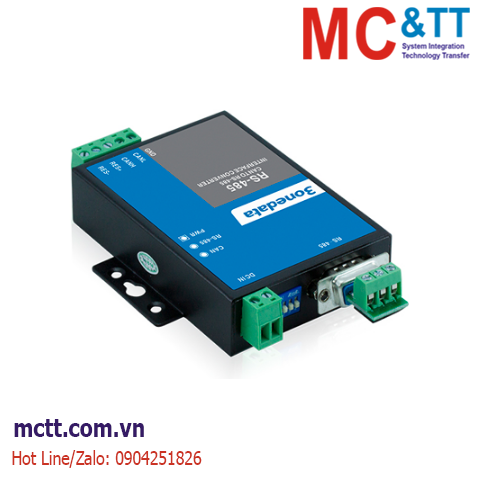

Bộ chuyển đổi CAN sang RS-485 3Onedata CAN485
CAN485 là bộ chuyển đổi giao diện thực hiện trao đổi dữ liệu giữa mạng CAN-bus và thiết bị RS-485. Nó cũng hỗ trợ trao đổi dữ liệu giữa mạng CAN-bus và giao thức Modbus RTU
CAN485 hỗ trợ nhiều chế độ chuyển đổi như chuyển đổi trong suốt, chuyển đổi trong suốt được đánh dấu, chuyển đổi giao thức Modbus RTU và chuyển đổi dữ liệu. Mặt khác, nó cung cấp các công cụ cấu hình CAN phù hợp có thể đạt được chuyển đổi dữ liệu giữa bus CAN và cổng nối tiếp RS-485 thông qua cài đặt dễ dàng.
Công tắc DIP có thể thực hiện kích hoạt chế độ cấu hình cho thiết bị. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể thích ứng với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, tự động hóa tòa nhà, hệ thống tự động hóa chăm sóc sức khỏe, dụng cụ đo lường và hệ thống giám sát môi trường, v.v.
Tính năng
- Support data conversion between 1 CAN port and 1 RS-485 serial port
- Support multiple conversion modes like transparent conversion, marked transparent conversion, Modbus RTU protocol conversion and data conversion
- CAN port support 2.5kbps-1000kbps baud rate
- Support 9~48VDC wide voltage input
- Support -40～75℃ wide operating temperature range
Thông số kỹ thuật
| CAN Interface |
Standard: CAN2.0A, CAN2.0B
Interface quantity: 1 CAN port
CAN signal: CANH, CANL, GND
Duplex mode: 2-wire Half Duplex Mode
Baud rate: 2.5kbps-1000kbps
Load capacity: support concurrent transmitting of 110 nodes
Transmission distance: 40m~10km
Interface form: adopt 5-pin 5.08mm pitch terminal blocks
Terminating resistor: optional external 120Ω terminating resistor
Interface protection: 2KVAC isolation protection |
| Serial Port |
Standard: EIA RS-485
Protocol: Modbus RTU (optional)
Serial port quantity: 1 RS-485 serial port
RS-485 signal: D+, D-, GND
Baud rate: 300-115200bps
Data bit: 8bit
Check bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: DB9, Female
Transmission distance: 1200m |
| Configuration Method |
Windows configuration tool |
| Data Conversion Mode |
Transparent conversion, marked transparent conversion, Modbus RTU protocol conversion, data conversion |
|
LED Indicator |
Power supply indicator, CAN port indicator, serial port indicator |
|
Power Requirement |
9~48VDC
2-pin 5.08mm pitch terminal blocks
Support non-polar connection |
| Power Consumption |
No-load: 1.58W@24VDC
Full-load: 1.59W@24VDC |
| Environmental Limit |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: wall mounting
Dimension (W x H x D): 69mm×22mm×100mm
Weight: 238g |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
| Available Models |
CAN |
RS-485 |
Power Supply Range |
| CAN485 |
1 |
1 |
9~48VDC |
Tài liệu
Datasheet
