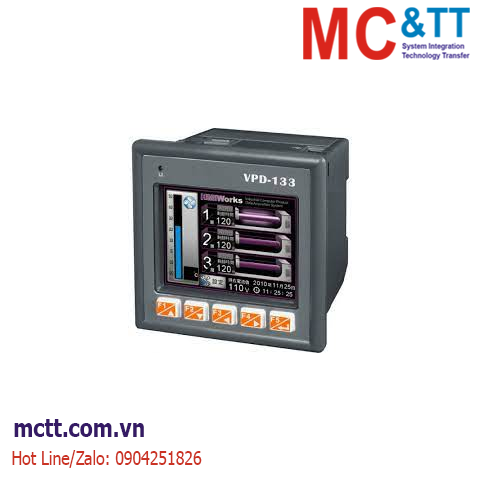

Màn hình cảm ứng HMI 3.5 inch 2xRS-232/485 + Ethernet Modbus RTU/TCP ICP DAS VPD-133 CR

Chia sẻ:
Mã sản phẩm: VPD-133
Thương hiệu: ICP DAS
Tình trạng:

3.5" Touch HMI Device with 2 x RS-232/RS-485, Ethernet (PoE) and Rubber Keypad

Liên hệ
Mô tả

Màn hình cảm ứng HMI 3.5 inch 2xRS-232/485 + Ethernet Modbus RTU/TCP ICP DAS VPD-133 CR

HMI cảm ứng công nghiệp VPD-133 có màn hình cảm ứng màu LCD 3,5 inch độ phân giải cao. Các cổng giao tiếp tích hợp của nó bao gồm cổng RS-232/485 và Ethernet, cho phép tích hợp vào hệ thống cho phép người dùng điều khiển, giám sát I/ O từ xa.

HMIWorks, phần mềm phát triển miễn phí cho dòng VPD, cung cấp một môi trường lập trình trực quan và mạnh mẽ với khả năng đồ họa để cho phép người dùng tạo ra các màn hình giao diện đồ họa hấp dẫn. Đối với người dùng PLC, HMIWorks cung cấp trình thiết kế Ladder và ngôn ngữ C cho người dùng CNTT. Đặc biệt bạn chỉ mất không quá 30 phút để học cách tạo chương trình ứng dụng khi sử dụng Ladder Designer.

Features

  • Màn hình cảm ứng màu có độ phân giải cao
  • RTC (Đồng hồ thời gian thực)
  • Hỗ trợ cổng Ethernet và RS-232/485
  • Bàn phím cao su
  • Hỗ trợ bo mạch mở rộng I/ O: XV-Boards
  • Mặt trước chống thấm nước IP65
  • Thiết kế GUI
  • Công cụ phát triển HMIWorks miễn phí
  • Hỗ trợ ngôn ngữ C và trình thiết kế Lader
  • Hỗ trợ giao thức bên thứ ba do người dùng xác định (ngôn ngữ C)

Application

https://mctt.vn/touchpad-tpd-vpd-icp-das

Specifications

Main Unit
CPU 32-bit RISC CPU
Storage 16 MB SDRAM/16 MB Flash
Real Time Clock Yes
Display
Type LCD 3.5 TFT (Resolution 240 x 320 x 16), defective pixels <= 3
Backlight Life 20,000 hours
Brightness 270 cd/m2
Touch Panel Yes
LED Indicators
Status 1 LED
COM Ports
Ports 1 x RS-232/RS-485 including Self-Tuner
1 x RS-485 including Self-Tuner
HMI
Buzzer Yes
Rotary Switch Yes
Rubber Keypad 5 keys (Programmable)
Reset Button Yes
Ethernet
Ports RJ-45 x 1, 10/100 Base-TX
USB
Specification USB 1.1 Client (Firmware updates only)
Connector Mini-B
Power
Consumption 2 W
Powered from PoE IEEE 802.3af, Class1 (48 V)
Powered from Terminal Block +12 ~ 48 VDC
Mechanical
Dimensions (mm) 103 mm x103 mm x 53 mm
Installation DIN-Rail Mounting and Panel Mounting
Ingress Protection Rating Front Panel: IP65
Environment
Operating Temperature -20 ~ +50°C
Storage Temperature -30 ~ +80 °C
Humidity 10 ~ 90% RH, Non-condensing

Download



Datasheet

Manual



Ordering Information

VPD-133 CR  3.5″ Touch HMI Device with 1 x RS-232/RS-485 and 1 x RS-485, Ethernet (PoE), RTC, USB Download Port and Rubber Keypad (RoHS)
