USR-PX530 là bộ chuyển đổi giao thức công nghiệp được sử dụng để kết nối các thiết bị Modbus RTU/TCP vào hệ thống điều khiển sử dụng PROFINET. Thiết bị hoạt động ở phía PROFINET với vai trò Slave, đồng thời đóng vai trò Modbus Master để giao tiếp, đọc và ghi dữ liệu với các thiết bị Modbus.
USR-PX530 giúp hệ thống PROFINET có thể trao đổi dữ liệu với các thiết bị sử dụng Modbus mà không cần thay thế các thiết bị hiện có. Thiết bị hỗ trợ kết nối Modbus RTU qua RS485 và Modbus TCP qua Ethernet, phù hợp để tích hợp các thiết bị đo lường, biến tần, bộ điều khiển và các thiết bị tự động hóa công nghiệp.

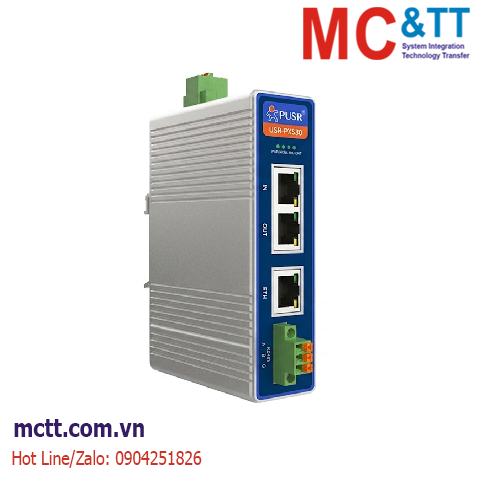

Với thiết kế dạng module công nghiệp, USR-PX530 được trang bị 2 cổng PROFINET, 1 cổng RS485 và cổng Ethernet riêng phục vụ cấu hình. Thiết bị hỗ trợ nguồn cấp 9–36VDC, lắp đặt trên DIN Rail 35 mm, phù hợp cho việc tích hợp trong tủ điện và các hệ thống tự động hóa công nghiệp.
Đặc điểm nổi bật của USR-PX530:
- Chuyển đổi giao thức PROFINET Slave sang Modbus RTU/TCP Master.
- Trang bị 2 cổng PROFINET P1/P2, hỗ trợ 10/100 Mbps và chức năng switch tích hợp.
- Hỗ trợ kết nối thiết bị Modbus RTU qua RS485 và Modbus TCP qua Ethernet.
- Hỗ trợ tối đa 2.000 điểm dữ liệu cho thu thập và xử lý dữ liệu Modbus.
- Nguồn cấp 9–36VDC, thiết kế dạng module công nghiệp.
- Lắp đặt thuận tiện trên DIN Rail, vỏ nhôm và hỗ trợ cách ly các giao diện.
Thông số kỹ thuật:
| Parameter |
Specification |
| Profinet |
2 × RJ45 P1/P2, 10/100 Mbps |
| Cổng Ethernet |
1 × RJ45, 10/100 Mbps |
| Cổng RS485 |
1 × RS485, A/B/GND |
| Nguồn cấp |
DC 9-36V |
| Tốc độ Baud RS485 |
600 – 230,4 Kbps |
| Data bit |
8 bit |
| Stop bit |
1,2 |
| Parity |
None, Odd, Even |
| Nhiệt độ hoạt động |
-20 đến +70°C |
| Kích thước |
120 × 85 × 30 mm |
| Lắp đặt |
DIN Rail |
Tài liệu
Datasheet
Thông tin đặt hàng
2 * Profinet, 1 * RJ45, 1 * RS485
