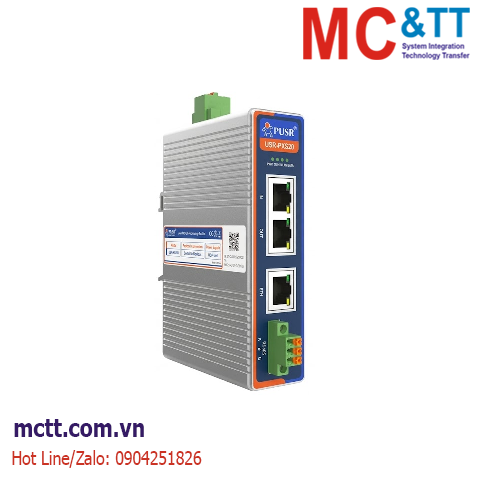

USR-PX520 là bộ chuyển đổi giao thức công nghiệp, được sử dụng để kết nối các thiết bị Modbus RTU/TCP vào hệ thống điều khiển sử dụng EtherCAT. Thiết bị hoạt động ở phía EtherCAT với vai trò Slave, đồng thời đóng vai trò Modbus Master để giao tiếp, đọc và ghi dữ liệu với các thiết bị Modbus trong hệ thống.
USR-PX520 cho phép hệ thống EtherCAT trao đổi dữ liệu với nhiều thiết bị sử dụng giao thức Modbus mà không cần thay thế các thiết bị hiện có. Thiết bị hỗ trợ kết nối Modbus RTU qua RS485 và Modbus TCP qua Ethernet, phù hợp với các thiết bị đo lường, biến tần, bộ điều khiển và các thiết bị tự động hóa công nghiệp.
Với thiết kế dạng module công nghiệp, hỗ trợ 2 cổng EtherCAT IN/OUT, 1 cổng RS485 và nguồn cấp 9–36VDC, USR-PX520 thuận tiện cho việc tích hợp trong tủ điện và các hệ thống điều khiển tự động hóa. Đây là giải pháp phù hợp khi cần kết nối các thiết bị Modbus vào mạng EtherCAT mà không phải thay đổi toàn bộ kiến trúc hệ thống.
Đặc điểm nổi bật của USR-PX520:
- Chuyển đổi giao thức EtherCAT Slave sang Modbus RTU/TCP Master.
- Hỗ trợ kết nối thiết bị Modbus RTU qua RS485 và thiết bị Modbus TCP qua Ethernet.
- Hỗ trợ tối đa 32 thiết bị Modbus RTU Slave và 8 thiết bị Modbus TCP Slave.
- Hỗ trợ 2 cổng EtherCAT IN/OUT, thuận tiện kết nối trong mạng EtherCAT.
- Nguồn cấp 9–36 VDC, thiết kế dạng module công nghiệp, lắp đặt trên DIN Rail 35 mm.
- Hoạt động trong dải nhiệt độ -40 đến 85°C, phù hợp cho môi trường công nghiệp.
Thông số kỹ thuật:
| Parameter |
Specification |
| Cổng EtherCAT |
2 × EtherCAT IN/OUT, 10/100 Mbps |
| Cổng Ethernet |
1 × RJ45, 10/100 Mbps |
| Cổng RS485 |
1 × RS485, A/B/GND |
| Nguồn cấp |
DC 9-36V |
| Tốc độ Baud RS485 |
600 – 230,4 Kbps |
| Data bit |
8 bit |
| Stop bit |
1,2 |
| Parity |
None, Odd, Even |
| Nhiệt độ hoạt động |
-40 – 85°C |
| Kích thước |
120 × 85 × 30 mm |
| Lắp đặt |
DIN Rail |
Tài liệu
Datasheet
Thông tin đặt hàng
2 * EtherCAT, 1 * RJ45, 1 * RS485
