Mô tả

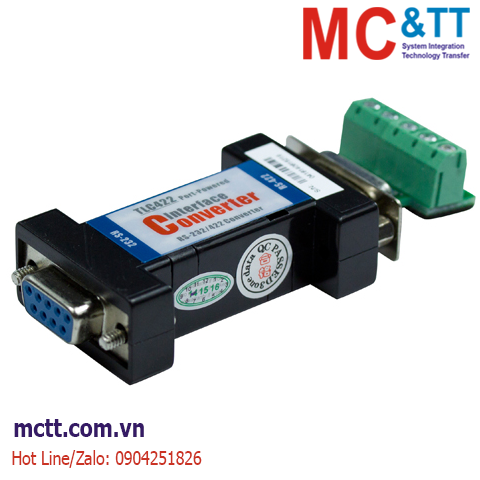

TLC422 là bộ chuyển đổi tín hiệu giao diện RS-232 sang RS-422 nhỏ gọn của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.  TLC422 có thể thực hiện chuyển đổi dữ liệu hai chiều giữa cổng nối tiếp RS-232 và RS-422 và không cần nguồn điện bên ngoài. Dòng sản phẩm này có hai loại sản phẩm và cung cấp cổng nối tiếp RS-232 và RS-422 hỗ trợ kết nối DB9 và DB25 tùy chọn, có thể đáp ứng yêu cầu khác nhau.

Cổng RS-232 của TLC422 có thể kết nối trực tiếp với PC và lấy điện từ cổng nối tiếp PC thông qua đường tín hiệu TXD, RTS và DTR. Cổng nối tiếp RS-422 DB9M được trang bị các khối thiết bị đầu cuối có thể cắm được dễ dàng và thuận tiệnsử dụng. Sản phẩm được sử dụng rộng rãi trong hệ thống công nghiệp, POS, ngân hàng, an ninh, hệ thống thu phí giao thông, PLC, đồng hồ đo, v.v.

Tính năng

  • Hỗ trợ chuyển đổi dữ liệu hai chiều giữa cổng RS-232 và cổng RS-422
  • Không cần nguồn điện bên ngoài
  • Mức tiêu thụ điện năng thấp
  • Tự động phát hiện tốc độ tín hiệu cổng nối tiếp, hỗ trợ tốc độ truyền 0 ~ 115200bps
  • Áp dụng công nghệ kiểm soát luồng dữ liệu tự động, có thể phát hiện và kiểm soát hướng truyền dữ liệu
  • Kích thước nhỏ gọn và dễ dàng cài đặt

Thông số kỹ thuật

Serial Port

Standard: EIA RS-232C, RS-422
Serial port quantity: 1 RS-232 serial port, 1 RS-422 serial port
Baud rate: 0~115200bps
RS-232 signal: TXD, RXD, GND
RS-422 signal: T+, T-, GND, R+, R-
Interface type: RS-232 serial port, adopts DB9 or DB25, Female;
RS-422 serial port, adopts DB9 (equipped with 5-pin terminal blocks) or DB25M
Transmission distance:

RS-232 serial port, 15m
RS-422 serial port, 1200m
Interface protection: 15kV electrostatic protection

Power Requirement

No external power supply required

Obtain power from TXD, RTS, DTR signals of RS-232 serial port

Power Consumption Static power consumption: ≤10mADynamic power consumption(mean): ≤40mA
Environmental Limit

Operating temperature: -20~60℃

Storage temperature: -25~85℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic Housing: plasticDimension (W x H x D): 90mm×33mm×16.5mm(DB9,with terminal blocks)

65mm×55mm×16.5mm (DB25)

Weight: 40g

Certification CE, FCC, RoHS
Warranty 3 years

Thông tin đặt hàng

  • TLC422

RS-232 to RS-422 converter, 15KV ESD protection

Tài liệu

Datasheet
