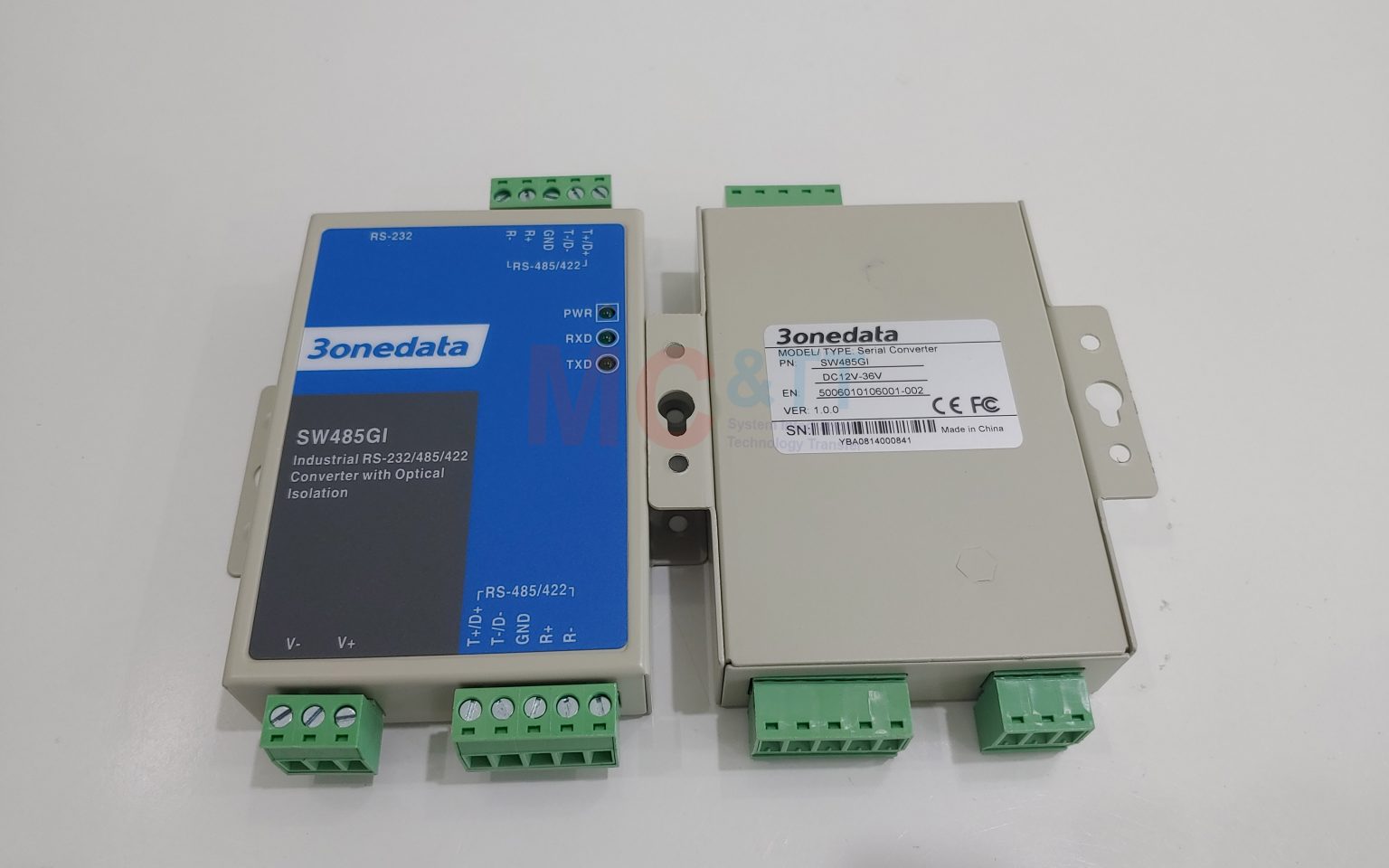

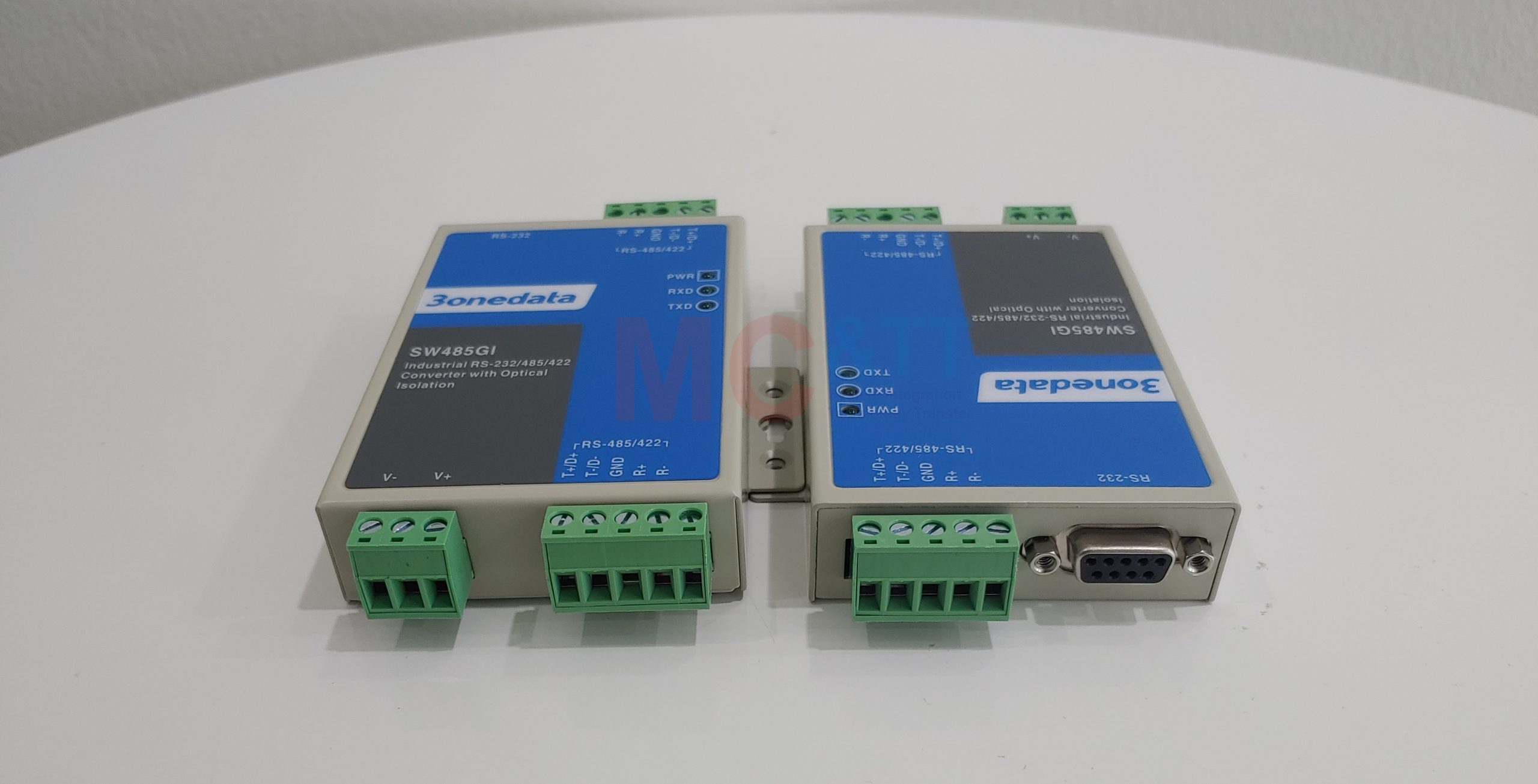

Bộ chuyển đổi RS-232 và RS-485/422 tích hợp bộ lặp RS-485/422 3onedata SW485GI

Chia sẻ:
Mã sản phẩm: SW485GI
Thương hiệu: 3onedata
Tình trạng:

Industrial RS-232/485/422 Converter and RS-485/422 Repeater

Liên hệ
Mô tả

SW485GI là bộ chuyển đổi tín hiệu công nghiệp hai chiều giữa RS-232 và RS-485/422 và tích hợp bộ lặp RS-485/422 của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam. SW485GI có thể thực hiện chuyển đổi dữ liệu hai chiều giữa cổng nối tiếp RS-232 và RS-485/422, hoặc là bộ lặp tín hiệu truyền RS-485 và RS-422.

Sản phẩm cung cấp 1 cổng nối tiếp RS-232 và 2 cổng nối tiếp RS-485/422. RS-485/422 hỗ trợ công nghệ tự điều chỉnh cổng nối tiếp có thể tự động xác định cổng nối tiếp RS-485/422 mà không cần cài đặt công tắc. Các cổng nối tiếp được trang bị tính năng chống sét lan truyền 1500W, bảo vệ tĩnh điện 15kV và bảo vệ cách ly quang điện 3kV, có thể ngăn ngừa thiết bị bị hư hỏng một cách hiệu quả.

Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh, …

Tính năng

  • Hỗ trợ chuyển đổi dữ liệu hai chiều giữa cổng RS-232 và cổng RS-485/422
  • Hỗ trợ chức năng bộ lặp RS-485/422
  • Một cổng RS-485/422 sử dụng nguồn điện độc lập bên ngoài, một cổng khác sử dụng biến đổi cách ly DC / DC để cung cấp nguồn điện và cung cấp tín hiệu cách ly quang điện 3kV
  • Áp dụng công nghệ pre-emphasis, khoảng cách truyền thông lên đến 3000m (9600bps)
  • Cổng nối tiếp cung cấp bảo vệ chống sét lan truyền 1500W và bảo vệ tĩnh điện 15kV
  • Hỗ trợ đầu vào điện áp rộng 12 ~ 36VDC

Thông số kỹ thuật

Serial Port Standard: EIA RS-232C, RS-485, RS-422

Serial port quantity: 1 RS-232 serial port, 2 RS-485/422 serial port

Conversion mode: RS-232 and RS-485/422 data conversion, RS-485/422 repeater (two modes cannot operate simultaneously)

RS-232 signal: TXD, RXD, GND

RS-485 signal: D+, D-, GND

RS-422 signal: T+, T-, R+, R-, GND

Baud rate: 300bps ~115200bps

Interface type: RS-232 serial port, adopts DB9, Female;
RS-485/422 serial port, adopt 5-pin 5.08mm pitch terminal blocks

Transmission distance: RS-232 serial port, 15m;

RS-485/422 serial port, 3000m (9600nps)

Direction control: RS-485 adopts automatic data flow control technology which can detect and control data transmission direction automatically

Load capacity: RS-485 supports 32-point polling environment (128-point could be customized)

Interface protection: 1500W surge protection, 15kV electrostatic protection

Photoelectric isolation: 3000V

LED Indicator Power supply indicator, serial port data sending/receiving indicator
Power Requirement 12~36VDC, 3-pin 5.08mm pitch terminal blocks
Power Consumption Static power consumption: ≤150mA

Dynamic power consumption: ≤350mA

Environmental Limit Operating temperature: -10~75℃

Storage temperature: -40~75℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic Housing: metal, IP30 protection

Installation: wall mounting

Dimension (W x H x D): 69mm×22mm×100mm

Weight: 170g

Certification CE, FCC, RoHS
Warranty 3 years

Thông tin đặt hàng

  • SW485GI

2-in-1 RS-232 to RS-485/422 converter, RS-485/422 repeater, 3000V isolation, 1500W surge protection, 15KV ESD protection, 9-36VDC
