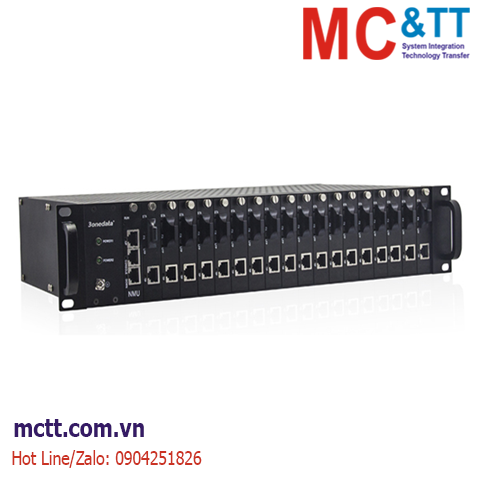

RACK2100 là Khung giá công nghiệp hỗ trợ 18 khe cắm card chuyển đổi quang điện hỗ trợ tính năng quản lý của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
RACK2100 hỗ trợ nhiều loại card khác nhau của bộ chuyển đổi phương tiện, chẳng hạn như cổng đồng 100M, cổng cáp quang 100M, cổng đồng Gigabit, cổng cáp quang Gigabit hoặc khe cắm Gigabit SFP. Nó sử dụng giá treo 2U có thể đáp ứng yêu cầu của các lĩnh vực ứng dụng khác nhau.
Card quản lý có thể thực hiện chức năng quản lý mạng, chẳng hạn như cấu hình thẻ từ xa và thẻ cục bộ, quản lý băng thông, cấu hình chế độ tốc độ và song công, cấu hình cảnh báo liên kết từ xa, cấu hình cảnh báo, cấu hình chế độ khung jumbo, một- cấu hình Vlan chính, cấu hình chế độ truyền, v.v. hỗ trợ cảnh báo khe cắm, cảnh báo nguồn, cảnh báo thư, quản lý nhật ký và quản lý người dùng, v.v., hỗ trợ các chế độ truy cập như CLI, WEB, Telnet và SNMP. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khung gầm hỗ trợ hai sơ đồ cung cấp điện, cung cấp điện phía trước hoặc phía sau, có thể đáp ứng nhu cầu cung cấp điện tại chỗ. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 18 khe cắm, có thể thực hiện chức năng quản lý tập trung
- Hỗ trợ thẻ quản lý để quản lý cấu hình SNMP, Telnet, WEB và CLI
- Hỗ trợ nguồn kép, điện áp đầu vào: 85~264VAC/DC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control |
| Management Function (management card) |
SNMP v1/v2c centralized device management, bandwidth management, mail Alarm, port alarm, power alarm, DHCP client, SNTP and file management |
| Interface |
Copper port: 10/100Base-T(X) or 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX or 1000Base-X, optional SC/ST/FC
SFP slot: 1000Base-X, SFP slot
Console port: CLI command line management port (RS-232), RJ45 |
| Indicator |
Power supply indicator, LFP indicator, running indicator, interface indicator |
| Switch Property |
Transmission mode: store and forward
Switch time delay: <10μs
100M daughter card:
- MAC address: 2K
- Packet buffer size: 0.75Mbit
- Backplane bandwidth: 0.8G
Gigabit daughter card:
- MAC address: 8K
- Packet buffer size: 1Mbit
- Backplane bandwidth: 14G
|
| Power Supply |
Input voltage: 85~264VAC/DC
Output voltage: 5VDC
Dual power supply redundancy, AC socket with switch |
| Power Consumption |
Full-load: 34.46W@220VAC |
| Working Environment |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95%(no condensation) |
| Physical Characteristic |
Shell: aluminum shell
Installation: 2U rack mounting
Dimension (W x H x D): 432.04mm×88.1mm×278mm
Weight: 5.07kg |
| Authentication |
CE, FCC, RoHS |
| Warranty |
3 years |
Thông tin đặt hàng
| Type |
Model |
Description |
Power Supply |
| Rack |
RACK2100 - F-2AC |
Can plug in 18 daughter cards and 1 management card, redundant power is on the front while power supply indicator is on the rear |
85~264VAC/DC dual power supply |
| RACK2100 - R-2AC |
Can plug in 18 daughter cards and 1 management card, power supply indicator is on the front while redundant power is on the rear |
Card phụ kiện
| Type |
Available Models |
Description |
Power supply |
| Unmanaged daughter card |
ECU100-1T1F |
1 100M fiber port and 1 100M copper port |
5VDC |
| ECU100-2T1F |
1 100M fiber port and 2 100M copper ports |
| ECU100-1GT1GF |
1 Gigabit fiber port and 1 Gigabit copper port |
| ECU100-2GT1GF |
1 Gigabit fiber port and 2 Gigabit copper ports |
| ECU100-1GT2GS |
2 Gigabit SFP slots and 1 Gigabit copper port |
| Managed daughter card |
ECU100M-1T1F |
1 100M fiber port and 1 100M copper port |
| ECU100M-2T1F |
1 100M fiber port and 2 100M copper ports |
| ECU100M-1GT1GF |
1 Gigabit fiber port and 1 Gigabit copper ports |
| ECU100M-2GT1GF |
1 Gigabit fiber port and 2 Gigabit copper ports |
| ECU100M-1GT2GS |
2 Gigabit SFP slots and 1 Gigabit copper port |
| Management card |
NMU |
1 CONSOLE and 2 100M copper ports |
