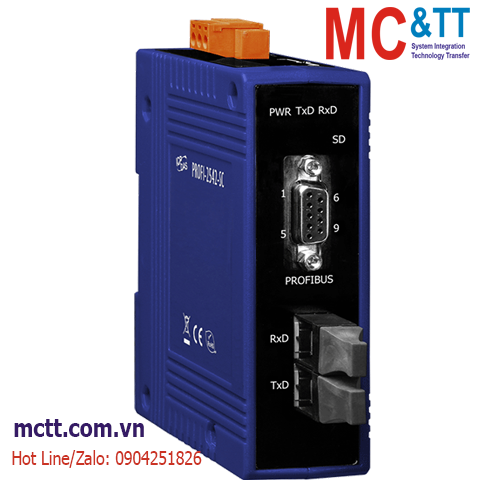

Bộ chuyển đổi Profibus sang Quang (Dual Fiber, Single Mode, SC, 1310 nm, 10 KM) ICP DAS PROFI-2542-SC CR

Chia sẻ:
Mã sản phẩm: PROFI-2542-SC
Thương hiệu: ICP DAS
Tình trạng:

PROFIBUS to Single-mode Fiber Converter

Liên hệ
Mô tả

Bộ chuyển đổi Profibus sang Quang (Dual Fiber, Single Mode, SC, 1310 nm, 10 KM) ICP DAS PROFI-2542-SC CR

Cáp quang là vật liệu tốt để bảo vệ việc truyền dữ liệu khỏi nhiễu EMI / RFI và đã được sử dụng rộng rãi trong môi trường khắc nghiệt. Mặt khác, PROFIBUS nổi tiếng trong ứng dụng công nghiệp. Để giải quyết vấn đề giữa các phương tiện truyền dẫn khác nhau, PROFI-2542-SC được thiết kế đặc biệt để chuyển đổi tín hiệu PROFIBUS sang cáp quang. PROFI-2542-SC hỗ trợ khoảng cách có thể lên đến 10km (Single-mode, Dual fiber, SC). PROFI-2542-SC là giải pháp kinh tế cho các ứng dụng yêu cầu bảo vệ việc truyền dữ liệu khỏi tiếp xúc với điện, nước, sét hoặc ăn mòn hóa học.

Tính năng

  • Hỗ trợ giao thức PROFIBUS DP
  • Tự động phát hiện tốc độ truyền (Tối đa 12Mbps)
  • Tính minh bạch của cả hai bên
  • Lên đến 32 trạm trên mỗi đoạn ở phía PROFIBUS
  • Bước sóng: 1310 nm
  • Bảo vệ cách ly mạng
  • Bảo vệ cách ly 3000VDC ở phía PROFIBUS
  • Bảo vệ ESD 4KV (liên hệ với bất kỳ thiết bị đầu cuối nào)

Thông số kỹ thuật

LED Indicators
Status PWR LED, TxD LED, RxD LED
Fiber
Fiber Cable 9 / 125 μm recommended
Wavelength 1310 nm
PROFIBUS
Transceiver ADI ADM2486
Baud Rate 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M set by DIP switch
Isolation 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
Power
Consumption 1 W
Mechanical
Dimensions (mm) 33.0 x 126.8 x 104.5 (W x L x H)
Installation DIN-Rail
Environment
Operating Temperature -25 ~ +75℃
Storage Temperature -30 ~ +85 ℃
Humidity 5 ~ 95% RH, Non-condensing

Download

Datasheet

Documents

Ordering Information

PROFI-2542-SC CR  PROFIBUS to Single-mode Fiber Converter (SC type) (RoHS)
