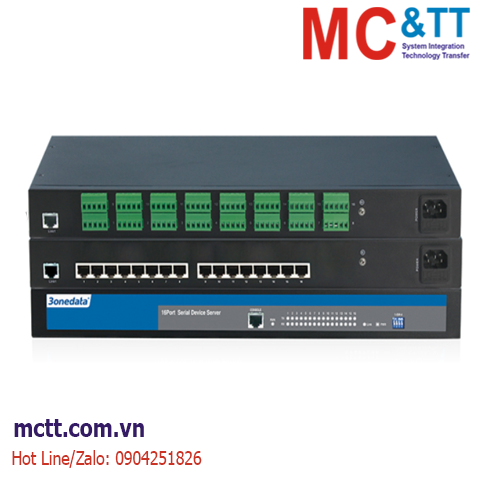

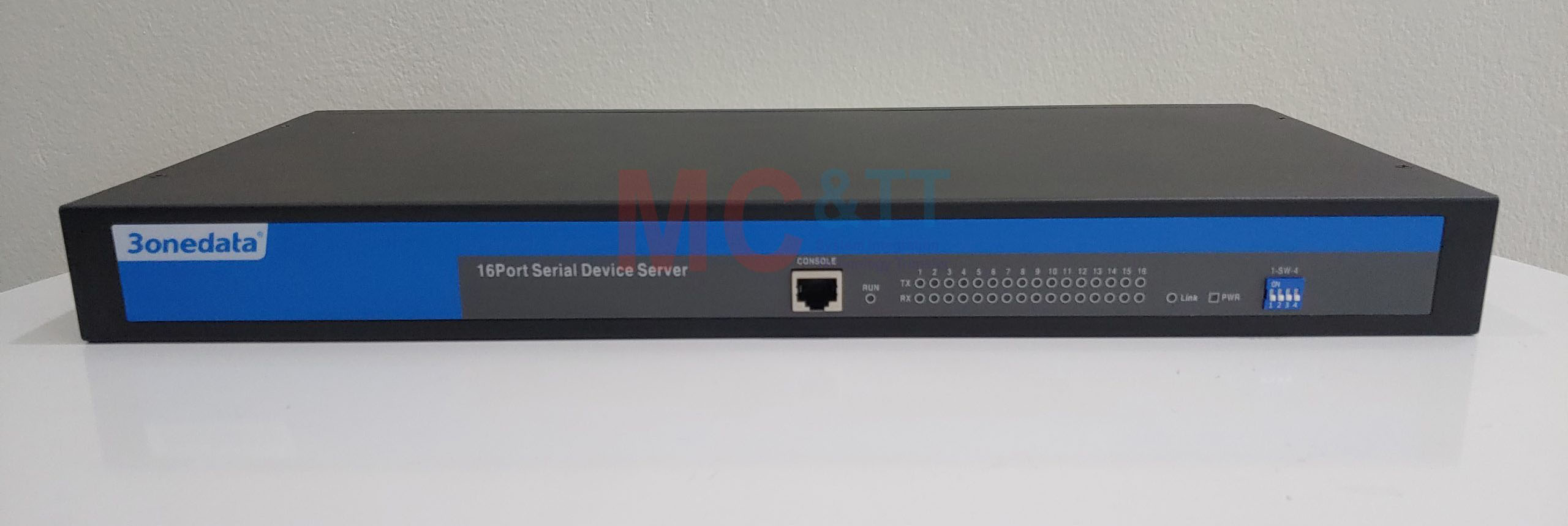

Bộ chuyển đổi 16 cổng RS-232/485/422 sang Ethernet 3onedata NP3016T-16D(3IN1)

Chia sẻ:
Mã sản phẩm: NP3016T-16D(3IN1)
Thương hiệu: 3onedata
Tình trạng: Còn hàng

16-port 3IN1 or RS-485/422 Serial Device Server

Liên hệ
Mô tả

Chúng tôi – MC&TT đại diện phân phối sản phẩm hãng 3Onedata tại Việt Nam, xin thông báo:

NP3016T-16D(3IN1) đã dừng sản xuất và được nâng cấp thay thế bằng NP3116T-16D(3IN1)-RJ-2P(85-265VAC)

NP3016T-16D(3IN1) – Serial Device Server là Bộ chuyển đổi 16 cổng RS-232/485/422 sang 1 cổng Ethernet dạng Rackmount của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.

NP3016T series hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, ARP, ICMP, HTTP, DNS và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP và nó cũng hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB.

Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và định cấu hình thiết bị, đạt được kết nối mạng thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Công tắc DIP có thể khôi phục mặc định ban đầu của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được thiết theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, vi xử lý, máy tính nhúng…vv. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông minh, hệ thống kiểm soát an ninh,…

Tính năng

  • Hỗ trợ 16 cổng nối tiếp RS-232/485/422 và 1 cổng Ethernet 10/ 100Base-T(X)
  • Hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ hoạt động khác
  • Hỗ trợ quản lý mạng SNMP
  • Hỗ trợ truy cập ứng dụng TCP / IP SOCKET tiêu chuẩn
  • Hỗ trợ địa chỉ IP và lọc địa chỉ MAC
  • Hỗ trợ RTS / CTS, DTR / DSR và XON / XOFF flow control
  • Hỗ trợ dải điện áp đầu vào rộng 85 ~ 265VAC
  • Hỗ trợ dải nhiệt độ hoạt động rộng

Thông số kỹ thuật

Ethernet Standard: 10Base-T, 100Base-TX

Protocol: TCP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS

Rate: 10/100M automatic flow control, MDI/MDI-X autotunning

Interface form: RJ45

Interface quantity: 1 or 2

Duplex mode: full/half duplex mode self-adaption

Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes

Serial Port Standard: EIA RS-232C, RS-485, RS-422

Quantity of serial port: 16 RS-485/422 or 3IN1 serial port

RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD

RS-485 signal: D+, D-, GND

RS-422 signal: T+, T-, GND, R+, R-

Baud rate: 300-115200bps

Data bit: 5bit, 6bit, 7bit, 8bit

Parity bit: None, Even, Odd, Space, Mark

Stop bit: 1bit, 2bit

Interface form: RS-485/422 serial port with isolation, adopt 5 pins 5.08mm pitch terminal blocks

3IN1 serial port, adopt RJ45

Flow control: RTS/CTS, DTR/DSR, XON/XOFF

Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)

Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points)

Transmission distance: RS-232, 15m; RS-485/422, 1200m

Pull high/low resistor for RS-485: 4.7kΩ

Electromagnetic isolation strength: RS-485/422 serial port (terminal block), 1.2kVAC

Configuration WEB configuration management, TELNET configuration, Windows configuration tool
Security Classification of User Permissions, IP address filtering, MAC address filtering, WEB console, TELNET console
Indicator Power supply indicator, Ethernet port indicator, serial port indicator, running indicator
Power Requirement Power supply: 85~265VAC

Single power supply: NP3016T-16D(RS-232), NP3016T-16D(3IN1), NP3016T-16DI(RS-485)

Dual power supply: NP3116T-16D(3IN1)

Power Consumption
Model No-load (@220VAC) Full-load (@220VAC)
NP3016T-16D(RS-232) 6.7W 7.3W
NP3016T-16DI(RS-485) 7.1W 7.9W
NP3016T-16D(3IN1) 6.7W 7.3W
NP3116T-16D(3IN1) 5.4W 5.7W
Environmental Limit NP3016T-16DI(RS-485)
  • Operating temperature: -25~55℃
  • Storage temperature: -30~85℃
  • Relative humidity: 5%~95%(no condensation)

NP3016T-16D(RS-232), NP3016T-16D(3IN1), NP3116T-16D(3IN1)

  • Operating temperature: -25~55℃
  • Storage temperature: -40~85℃
  • Relative humidity: 5%~95%(no condensation)
Physical Characteristic Housing: IP30 protection, metal

Installation: rack mounting

Dimension (W x H x D): 441.6mm×44.6mm×207.9mm

Weight: ≤2500g

Industrial Standard IEC 61000-4-2 (ESD, Electro-static Discharge) ,Level 3
  • Air discharge: ±8kV
  • Contact discharge: ±6kV

EC 61000-4-4 (EFT/B, Electrical Fast Transient/Burst), Level 3

  • Power supply: ±2kV
  • Signal: ±2kV

EC 61000-4-5 (Surge), Level 2

  • Power supply: common mode ±1kV, differential mode ±1kV
  • Signal: common mode ±1kV, differential mode ±1kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS

Thông tin đặt hàng

  • NP3016T-16D(3IN1)

16*RS-232/485/422+1*10/100Baes-T(X), single power supply 85~265VAC, 1U 19″ rackmount
