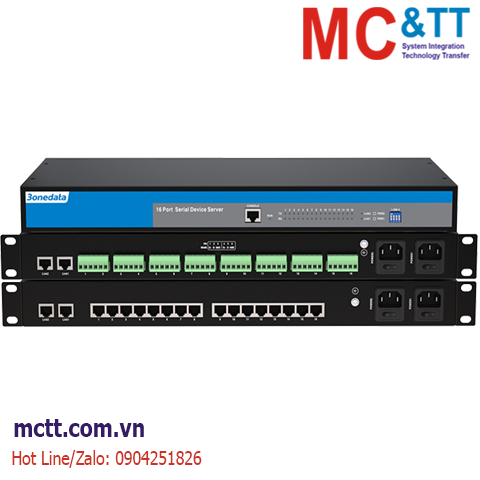

NP3116T-16D(3IN1)-RJ-2P(85-265VAC) là bộ chuyển đổi tín hiệu 16 cổng RS-232/485/422 sang 2 cổng Ethernet – Serial device server dạng Rackmount của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.
NP3116T series cung cấp 2 tùy chọn 16 cổng 3IN1 hoặc RS-485 sang 2 cổng đồng Ethernet 100M. Máy chủ thiết bị nối tiếp hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, BOOTP và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP và nó cũng hỗ trợ các chế độ vận hành RealCom, TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB, SSHD
Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và định cấu hình thiết bị, đạt được kết nối mạng thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Công tắc DIP có thể khôi phục mặc định ban đầu của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được thiết theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, vi xử lý, máy tính nhúng…vv. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông minh, hệ thống kiểm soát an ninh,…
Tính năng
- Support 16 3IN1 or RS-485 serial ports to 2 10/100Base-T(X) self-adaptive Ethernet interfaces
- Support network modes such as redundant mode, switching mode and dual IP mode
- Support multiple operating modes like RealCom, TCP Server, TCP Client, UDP Server, UDP Client, UDP Rang and UDP Multicast
- Support redundant power input, the input range of power is 85~265VAC
- Support -40~75℃ wide temperature operation
Thông số kỹ thuật
| Ethernet |
Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, HTTPS, TELNET, ICMP, SMTP, SNTP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface form: RJ45
Interface quantity: 2
Duplex mode: Full/Half Duplex Mode Self-adaption
Work mode: Each serial port can simultaneously establish up to 4 TCP/UDP session connections. Support multiple operating modes like RealCom, TCP Server, TCP Client, UDP Server, UDP Client, UDP Rangand UDP Multicast |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 16 3IN1 or RS-485
3IN1 signal: DSR, RTS/R-, GND, TXD/R+, RXD, DCD/T-/D-, CTS, DTR/T+/D+
RS-485 signal: D+, D-, GND
Baud rate: 110bps-15200bps (customizable110bps-921600bps)
Data bit: 5bit, 6bit, 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 1.5bit, 2bit
Interface form: 3IN1 serial port adopts RJ45; RS-485 serial port adopts 6-pin 5.08mm pitch terminal blocks (each serial port occupies 3 pins)
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485 supports 32 points polling (customizable 256 points)
Transmission distance: RS-232, 15m; RS-485/422, 1200m
Pull up/down resistance for RS-485: 4.7kΩ |
| Console port |
CLI command line management port (RS-232), RJ45 |
| Configuration |
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration |
| Management |
Free ARP, system log, SNMP, serial port status statistics, system network status |
| Routing/Switching |
Static routing, single IP mode (dual port redundancy, switching mode), dual IP mode |
| Security |
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control |
| Troubleshooting |
Ping, Traceroute, packet capture diagnosis |
| Time Management |
Time Zone, NTP Client |
| Indicator |
Power indicator, running indicator, Ethernet port indicator, serial port transmission and receiving data indicator |
| Power Requirement |
85~265VAC dual power supply redundancy, AC power supply socket with switch |
| Power Consumption |
| Available Models |
No-load |
Full-load |
| NP3116T-16D(3IN1)-RJ-2P(85-265VAC) |
3.1W |
5.7W |
| NP3116T-16DI(RS-485)-TB-2P(85-265VAC) |
3.2W |
4.1W |
|
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95%（no condensation） |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: 1U rack mounting
Dimension (W x H x D): 441.6mm×44.6mm×207.9mm (lugs are not included)
Weight: 2.6kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4
Power supply: ±4kV
Ethernet port: ±2kV
Serial port: ±2kV
IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Signal: common mode ±4kV, differential mode ±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
| Available Models |
100M Copper port |
3IN1 |
RS-485 |
Power Supply |
| NP3116T-16D(3IN1)-RJ-2P(85-265VAC) |
2 |
16 |
- |
85~265VACdual power supply |
| NP3116T-16DI(RS-485)-TB-2P(85-265VAC) |
2 |
- |
16 |
Tài liệu
Datasheet
