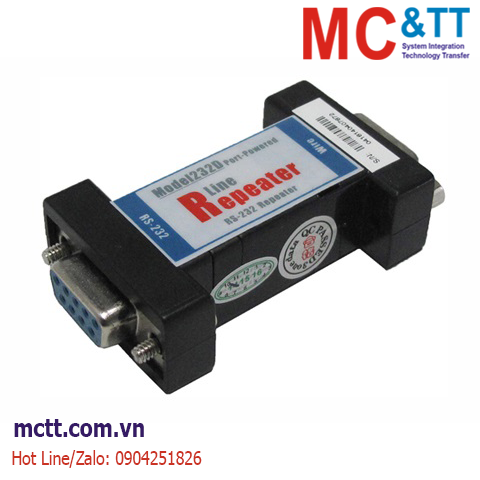

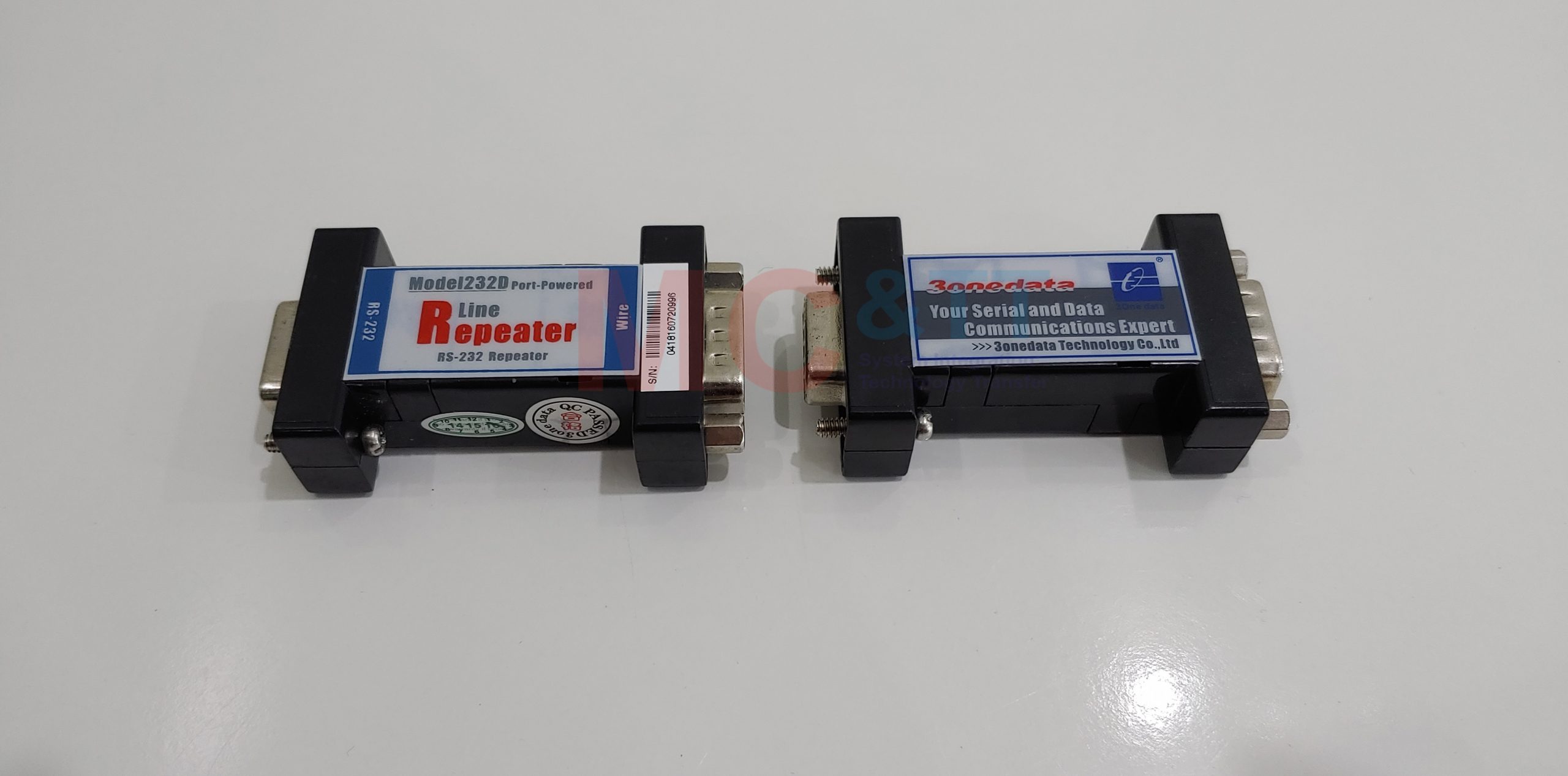

Bộ lặp tín hiệu RS-232 3Onedata MODEL232D/9

Chia sẻ:
Mã sản phẩm: MODEL232D/9
Thương hiệu: 3onedata
Tình trạng:

RS-232 Line Repeater with Photoelectric Isolation

Liên hệ
Mô tả

MODEL232D/9 là bộ lặp tín hiệu RS-232 cấp công nghiệp nhỏ gọn với khả năng cách ly quang điện, có thể mở rộng khoảng cách truyền thông cổng RS-232 lên 2km của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.

MODEL232D/9 lấy nguồn từ tín hiệu TXD, RTS và DTR của cổng RS-232 và không cần nguồn điện bên ngoài. Các cổng nối tiếp được trang bị chống sét lan truyền 600w và bảo vệ tĩnh điện 15KV, có thể ngăn ngừa thiết bị bị hư hỏng một cách hiệu quả. So sánh với các công nghệ mở rộng khác, đây là một trong những giải pháp tốt nhất để mở rộng khoảng cách RS-232 vì khả năng truyền xa, hiệu suất ổn định, khả năng chống nhiễu mạnh và hiệu ứng cách ly quang điện.

Thiết kế của MODEL232D/9 tuân thủ các yêu cầu của tiêu chuẩn công nghiệp. Nó có thể được sử dụng rộng rãi trong các lĩnh vực ứng dụng như hệ thống điện, điều khiển tự động hóa công nghiệp, hệ thống điều khiển từ xa RS-232 và thiết bị đầu cuối, v.v.

Tính năng

  • Chuyển đổi tín hiệu RS-232 thành tín hiệu dòng điện, cho khả năng mở rộng khoảng cách truyền thông lên đến 2km
  • Hỗ trợ cách ly quang điện 2500V
  • Không cần nguồn điện bên ngoài
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40 ~ 80 ℃
  • Kích thước nhỏ gọn, cắm và chạy

Thông số kỹ thuật

Serial Port Standard: EIA RS-232C

RS-232 signal (7-wire): RXD、TXD、RTS、CTS、DTR、DSR、GND, 5-wire (RXD, TXD, RTS, CTS, GND) and 3-wire (RXD, TXD, GND)could be customized

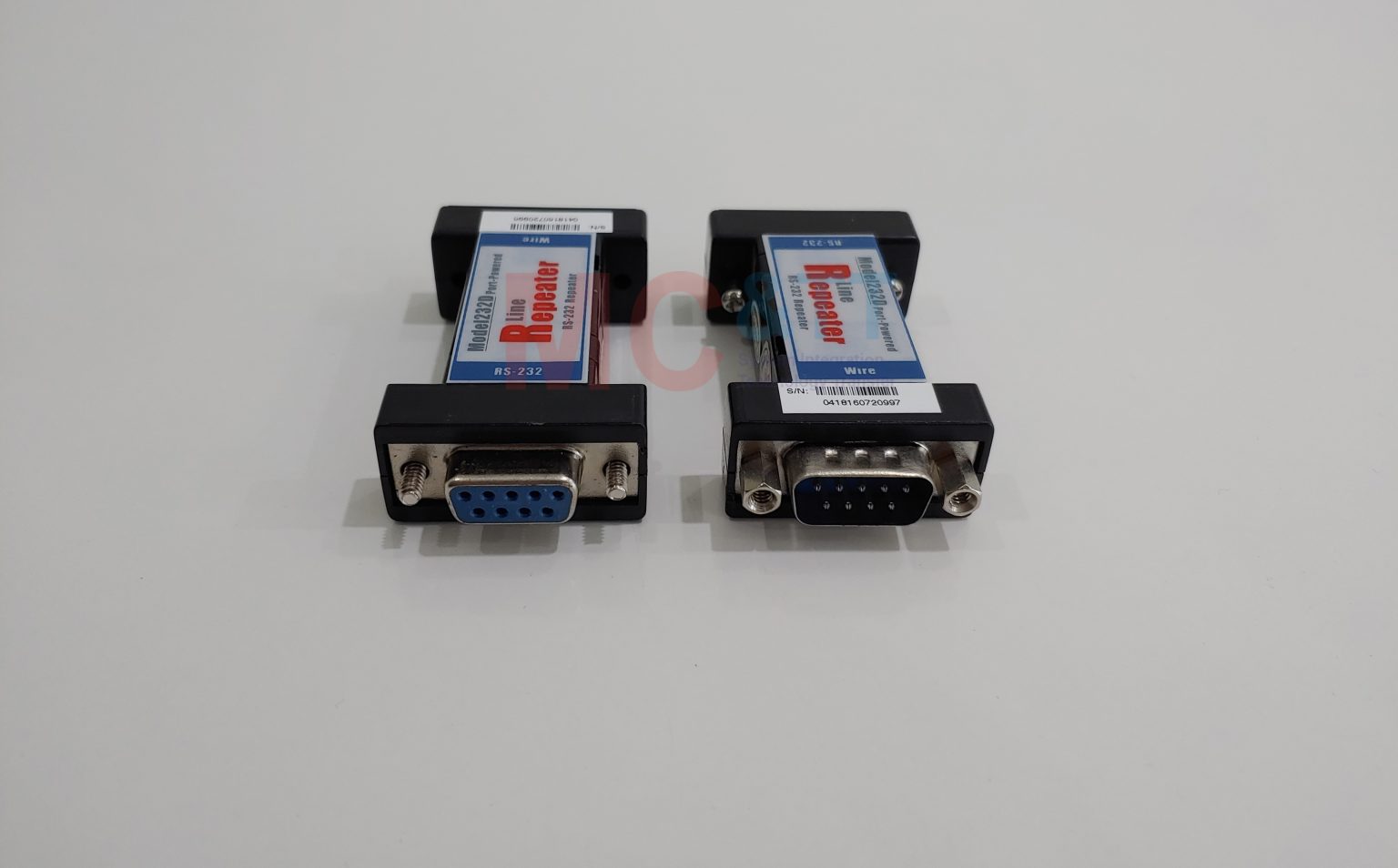

Interface type: RS-232 serial port adopts DB9 Female (DB9 Male is customizable). Extension cord end (Wire) is DB9 Male.

Baud rate: 300~115200bps, detect serial port signal rate automatically

Transmission distance: 2km (9600bps)

Interface protection: 600W surge protection, 15kV electrostatic protection

Photoelectric isolation: 2500V

Power Requirement Need no external power supply;

Obtain power from TXD, RTS, DTR signals of RS-232 serial port

Power Consumption Static power consumption: ≤10mA

Dynamic power consumption: ≤40mA

Environmental Limit Operating temperature: -40~80℃

Storage temperature: -40~85℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic Housing: plastic

Dimension (W x H x D): 72mm×33mm×16.5mm

Weight: 30g

Certification CE, FCC, RoHS

Thông tin đặt hàng

Available Models RS-232 DB9 Female RS-232 (extension end) DB9 Male RS-232 Signal
MODEL232D/9 1 1 7-wire. 3-wire and 5-wire are customizable

Tài liệu

Datasheet
