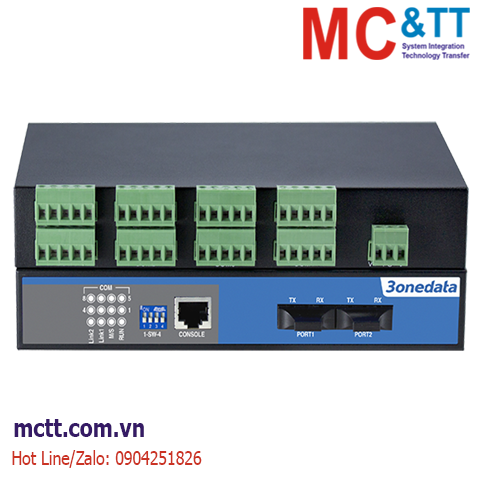

Bộ chuyển đổi 8 cổng RS-485 sang quang 3onedata IMF208-2F
IMF208-2F là bộ chuyển đổi tín hiệu nối tiếp COM RS-485 sang quang không được quản lý hiệu suất cao được thiết kế cho ứng dụng công nghiệp. Nó hỗ trợ sao lưu điểm-điểm lẫn nhau của hai cổng cáp quang hoặc dự phòng mạng vòng của nhiều thiết bị. Nó cung cấp 8 cổng nối tiếp RS-485 và 2 cổng cáp quang, đồng thời sử dụng giá treo tường, có thể đáp ứng các yêu cầu của các cảnh khác nhau.
Công tắc DIP có thể thực hiện cấu hình chủ-tớ của thiết bị. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong tự động hóa phân phối điện, tự động hóa công nghiệp, giao thông vận tải và viễn thông, v.v.
Tính năng
- Support 8 RS-485 serial ports to 2 fiber ports
- Fiber ports support ring network and automatic recovery time of network failure < 20ms
- Support 0-115200bps linear speed non-blocking communication
- Support 12~48VDC wide voltage input
Thông số kỹ thuật
| Fiber port |
Interface quantity: 2 (support ring network redundancy)
Interface type: SC/ST/FC optional
Transmission speed: 100Mbps
Transmission distance:
Multimode: 2km
Single mode: 20km
Transmission wavelength:
Multimode: 1310nm
Single mode: 1310nm or 1550nm |
| Serial port |
Standard: EIA RS-485
Serial port quantity: 4 RS-485 serial ports
RS-485 signal: D+, D-, GND
Baud rate: 0-115200bps
Data bit: 5bit, 6bit, 7bit, 8bit
Check bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 1.5bit, 2bit
Interface type: 5-pin 5.08mm pitch terminal blocks
Direction control: RS-485 adopts automatic data flow control technology
Load capacity: RS-485/422 port supports 32-point polling environment (128-point could be customized)
Interface protection: 1.5kVAC isolation protection |
| Indicator |
Running Indicator, master/slave device status indicator, fiber port indicator, serial port indicator |
| Power supply |
12~48VDC, 3-pin 5.08 pitch terminal blocks
Non-polar power supply |
| Power Consumption |
No-load: 3.7W@24VDC
Full-load: 3.8W@24VDC |
| Environmental Limits |
Operating temperature: -10～70℃
Storage temperature: -10～70℃
Relative humidity: 5%~95% (no condensation) |
| Mechanical structure |
Housing: IP30 protection, metal
Installation: wall mounting
Dimension (W x H x D): 200mm×35mm×120mm
Weight: 647g |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
8-port RS-485 to 2-port optic fiber converter, redundancy, 2-48VDC, SC/ST optional
