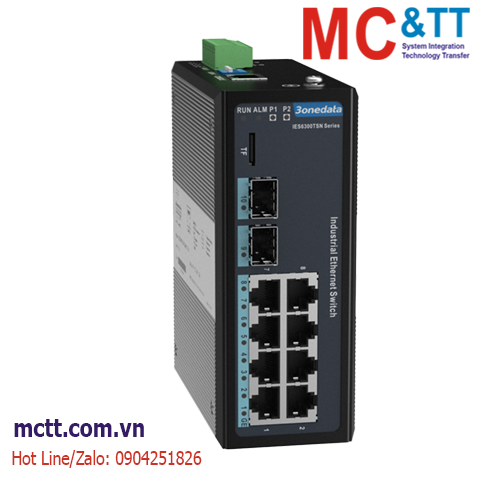

Switch công nghiệp TSN quản lý 8 cổng Gigabit Ethernet + 2 cổng Gigabit SFP 3Onedata IES6300TSN-8GT2GS-2LV
IES6300TSN-8GT2GS-2LV là thiết bị chuyển mạch - Switch Ethernet công nghiệp được quản lý 10 cổng Gigabit layer 2. Sản phẩm này cung cấp các cổng đồng Gigabit và khe cắm Gigabit SFP, đồng thời nó sử dụng kiểu lắp DIN-Rail có thể đáp ứng các yêu cầu của các cảnh khác nhau.
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như PTP, TSN, STP/RSTP/MSTP, ERPS, 802.1Q VLAN, QoS, IGMP Snooping, LLDP, DHCP Server, DHCP-Snooping, Port Trunking, Port Mirroring. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Cách ly cổng, Thống kê cổng, Kiểm soát truy cập, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương thức truy cập khác. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc của thiết bị. Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khi nguồn điện, cổng hoặc sự kiện có thể định cấu hình khác bị lỗi hoặc báo động, đèn báo ALM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng.
Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong thành phố thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Support 8 Gigabit copper ports and 2 Gigabit SFP slots
- Support Precision Time Protocol (PTP), provide sub-microsecond synchronization accuracy to meet requirements for high-precision time synchronization
- Support TSN (time sensitive networking) protocol standards such as IEEE802.1Qbv, IEEE802.1Qav and IEEE802.1AS
- Adopt SW-Ring patented technology, support single ring, coupling ring, chain, Dual-homing, automatic recovery time of network failure < 20ms
- Support dual power supply, input voltage: 9~60VDC
- Support -40~75℃ wide operating temperature range
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
IEEE 1588 for PTP
IEEE 802.1AS for gPTP
IEEE802.1Qbv, IEEE 802.1Qav for TSN |
| Management |
SNMP v1/v2c/v3 Centralized Management of Equipment, DHCP Server, Port Mirroring(TX,RX,TX&RX), QoS, LLDP, File Management, Log Management, Syslog Server, Port Statistics |
| Security |
Classification of User Permissions, Access Control, Port Alarm, Temperature Alarm, Power Supply Alarm, Network Load Alarm, Error Frame Alarm, Discarded Frame Alarm, Trap Alarm, Relay Alarm, E-mail Alarm, SSH Configuration, Telnet Configuration, HTTP Configuration, HTTPS Configuration, DHCP-Snooping, Loop Detection |
| Switch Function |
802.1Q VLAN, Port Static/Dynamic Aggregation, Bandwidth Management, Flow Control, Port Rate Limit, Port Isolation |
| Redundancy Protocol |
Ring, STP/RSTP/MSTP, ERPS |
| Time Management |
NTP server, NTP client, PTP, TSN |
| Troubleshooting |
Ping, Traceroute, Cable Diagnosis, SFP DDM |
| Interface |
Gigabit copper port: self-adaptive 10/100/1000Base-T(X) RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Gigabit SFP: 1000Base-X SFP slot
TF card slot (reserved): 1 TF(Micro SD) card slot, reserved
Alarm port: 1 relay alarm output, 6-pin 5.08mm pitch terminal blocks, relay occupies the right 2 pins, current carrying capacity is 1A@30VDC or 0.3A@125VAC
Console port: CLI command line management port(RS-232), RJ45 |
| LED Indicator |
RUN indicator, ALM indicator, power supply indicator, interface indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 16K
Packet buffer size: 2Mbit
Backplane bandwidth: 20G
Switch time delay: <10μs |
| Power Supply |
9~60VDC, support dual power supply redundancy, non-polarity, using 6-pin 5.08mm pitch terminals (the power supply occupies the left 4 pins) |
| Power Consumption |
No-load: 4.3W@48VDC (normal temperature), 4.9W@48VDC (high temperature)
Full-load: 6.8W@48VDC (normal temperature), 7.8W@48VDC (high temperature) |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: DIN-Rail or wall mounting
Weight: ≤ 0.6kg
Dimension (W x H x D): 53mm×138mm×110mm |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
IEC 61000-4-5 (Surge), Level 3
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
| Warranty |
3 years |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
Layer 2, 8*10/100/1000Base-T(X) RJ45 + 2*1000M SFP, dual power supply: 12~48VDC, DIN-Rail mounting, TSN-specific
