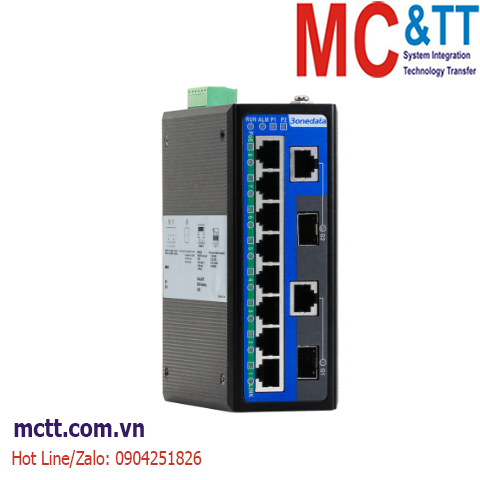

Switch công nghiệp 8 cổng PoE + 2 cổng Gigabit Combo 3Onedata IES2210-8P2GC-2P48-120W

Chia sẻ:
Mã sản phẩm: IES2210-8P2GC-2P48-120W
Thương hiệu: 3onedata
Tình trạng:

6/10-port 100M/Gigabit Unmanaged Industrial Ethernet Switch (PoE Optional)

Liên hệ
Mô tả

Switch công nghiệp 8 cổng PoE + 2 cổng Gigabit Combo 3Onedata IES2210-8P2GC-2P48-120W

Series IES2210 là thiết bị chuyển mạch Ethernet công nghiệp không được quản lý lớp 2 với tùy chọn 6/10 cổng 100M/Gigabit. Sê-ri này cung cấp cổng đồng 100M (PoE tùy chọn) và cổng Gigabit Combo (khe cắm SFP hoặc RJ45) và nguồn điện PoE tuân theo tiêu chuẩn giao thức của IEEE802.3af/at. Họ cũng áp dụng DIN-Rail hoặc gắn tường, có thể đáp ứng các yêu cầu của các cảnh khác nhau. Sản phẩm hỗ trợ gắn DIN-Rail và gắn tường, có thể đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.

Sản phẩm hỗ trợ nguồn điện AC/DC tùy chọn. Và nguồn điện đầu vào là hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Thiết kế của công tắc DIP có thể thực hiện kiểm soát dòng chảy, cổng với tốc độ được chỉ định là 10M và báo động. Khi lỗi liên kết của cổng xảy ra, đèn báo ALM sẽ sáng lên và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 2 cổng Gigabit Combo (khe SFP hoặc RJ45) và 4/8 cổng đồng 100M (PoE tùy chọn)
  • Công suất tối đa của một cổng PoE là 30W
  • Hỗ trợ nguồn điện AC/DC tùy chọn, dự phòng nguồn điện kép DC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃

Thông số kỹ thuật

Standard

&Protocol

IEEE 802.3 for 10Base-T

IEEE 802.3u for 100Base-TX

IEEE 802.3ab for 1000Base-T

IEEE 802.3z for 1000Base-X

IEEE 802.3x for Flow Control

IEEE 802.3af for PoE

IEEE 802.3at for PoE+

PoE

The maximum power of single PoE port: 30W

The power supply pin of PoE: V+, V-, V+, V- correspond to Pin 1, 2, 3, 6

Interface

100M copper port: 10/100Base-T(X), RJ45, Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Combo port: 10/100/1000Base-T(X) or 1000Base-X

Console port: CLI command line management port (RS-232), RJ45

Alarm port: 6-pin 5.08mm pitch terminal blocks, including 2-pin alarm terminal blocks, support 1 relay alarm output, current carrying capacity is 1A@30VDC or 0.3A@125VAC

LED Indicator

Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator, PoE Indicator (only for PoE products)

Switch

Property

Transmission mode: store and forward

MAC address: 8K

Packet buffer size: 1Mbit

Backplane bandwidth: 7.6G

Switch time delay: <10μs

Power

Requirement

Optional 24VDC, 48VDC or 220VAC, 6 pins 5.08mm pitch terminal blocks, including 4 pins power supply terminal blocks

DC dual power supply redundancy, anti-reverse connection

Power

Consumption

No-load: ≤4.9W@48VDC

Full-load: ≤122.8W@48VDC

Environmental

Limit

Operating temperature range: -40~75℃

Storage temperature range: -40~85℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic

Housing: IP40 protection, metal

Installation: DIN-Rail or wall mounting

Dimension (W x H x D): 53mm×138mm×110mm

Weight: ≤0.62kg

Industrial

Standard

IEC 61000-4-2 (ESD), Level 3

Air discharge: ±8kV

Contact discharge: ±6kV

IEC 61000-4-4 (EFT), Level 3

Power supply:±2kV

Ethernet port: ±1kV

Relay: ±2kV

IEC 61000-4-5 (Surge), Level 3

Power supply: common mode±2kV, differential mode±1kV

Ethernet port: common mode±2kV, differential mode±1kV

Relay: common mode±2kV, differential mode±1kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Certification

CE, FCC, RoHS

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models Gigabit Combo Port  100M Copper Port 100M PoE Port PoE Power Power Supply
IES2210-8T2GC-2P48 2 8 12~48VDC

dual power supply

IES2210-8T2GC-P220 2 8 85~264VAC

single power supply

IES2210-4T2GC-2P48 2 4 12~48VDC

dual power supply

IES2210-4T2GC-P220 2 4 85~264VAC

single power supply

IES2210-8P2GC-2P24-120W 2 8 120W 24VDC

dual power supply

IES2210-8P2GC-2P48-120W 2 8 120W 48VDC

dual power supply

IES2210-8P2GC-2P48-240W 2 8 240W 48VDC

dual power supply

IES2210-4P2GC-2P24-60W 2 4 60W 24VDC

dual power supply

IES2210-4P2GC-2P24-120W 2 4 120W 24VDC

dual power supply

IES2210-4P2GC-2P48-120W 2 4 120W 48VDC

dual power supply
