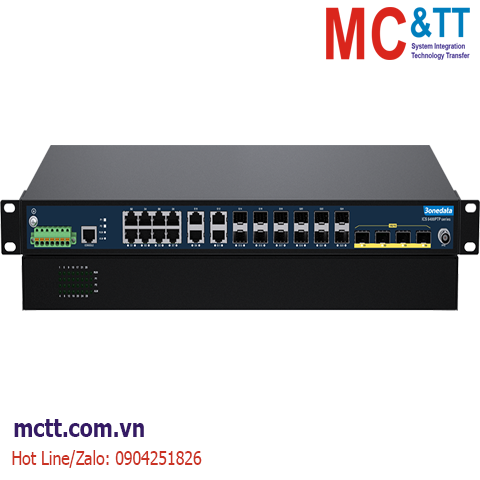

Switch công nghiệp quản lý Layer 3 với 12 cổng Gigabit Ethernet + 4 cổng 10Gb SFP + 12 cổng Gigabit SFP 3Onedata ICS5400PTP-12GT12GS4XS

Chia sẻ:
Mã sản phẩm: ICS5400PTP-12GT12GS4XS
Thương hiệu: 3onedata
Tình trạng:

28-port Gigabit /10Gigabit Layer 3 PTP Industrial Ethernet Switch

Liên hệ
Mô tả

Switch công nghiệp quản lý Layer 3 với 12 cổng Gigabit Ethernet + 4 cổng 10Gb SFP + 12 cổng Gigabit SFP 3Onedata ICS5400PTP-12GT12GS4XS

ICS5400PTP-12GT12GS4XS là thiết bị chuyển mạch Ethernet công nghiệp 28 cổng Gigabit/10 Gigabit lớp 3 được tích hợp tính năng PTP (Precision Time Protocol). Sản phảm cung cấp các khe cắm 10Gigabit SFP+, khe cắm Gigabit SFP và cổng đồng Gigabit. ICS5400PTP có thiết kế dạng rack mount, 19 inch, 1U với số lượng cổng giao diện dồi dào, băng thông kết hợp Gigabit/10Gigabit và khả năng truyền lượng lớn video, thoại và dữ liệu với hiệu suất cao và tốc độ cao đáp ứng các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.

Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như PTP, MRP, STP/RSTP, DHCP, VLAN, chức năng QoS, IGMP Snooping, LLDP, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Kiểm soát truy cập, Mạng Chẩn đoán, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.

Nguồn điện đầu vào là hai mạch cấp điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong vùng phủ sóng AP, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, lưới điện thông minh, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 12 cổng đồng Gigabit + 12 khe cắm Gigabit SFP + 4 khe cắm 10Gigabit SFP+
  • Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain ring, Dual-homing ring, thời gian phục hồi tự động khi lỗi mạng <20ms
  • Hỗ trợ Precision Time Protocol (PTP), cung cấp độ chính xác đồng bộ hóa dưới micro giây để đáp ứng các yêu cầu về đồng bộ hóa thời gian có độ chính xác cao
  • Hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp, chẳng hạn như STP/RSTP, DHCP, VLAN, chức năng QoS, chức năng IGMP Snooping, LLDP, v.v.
  • Hỗ trợ dự phòng nguồn kép, điện áp đầu vào: 12~48VDC, tương thích với 90~264VACHỗ trợ dải nhiệt độ hoạt động rộng -40~60℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE1588 for PTP
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEC 62439--2 for MRP
ITU-T G.8032 for ERPS
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP

Management PTP Time Synchronization, SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Snooping, DHCP relay, user password, login method, link OAM, Loop Protection, File Management, Log Management, Port Statistics
Security User Privilege Classification, Authentication Method Configuration, SSH Configuration, HTTPS Configuration, Access Control, SNMP, RMON, NAS, ARP, IP Source Guard, ARP Inspection, AAA, Radius Server Authentication, TACACS + Server Authentication, ACL, Port Alarm, Power Supply Alarm
Switch Function 802.1Q Vlan, Private VLAN, VCL, Port Static/Dynamic Aggregation, LACP, sFlow, UPnP
Unicast / Multicast GVRP, IGMP-Snooping, IPMC, MVR, MLD Snooping
Redundancy Technology MRP(Master/Client), STP/RSTP, ERPS
Troubleshooting Ping(IP v4), Ping(IP v6), Traceroute, Retrieve OAM MIB, VeriPHY Cable Diagnostics
Time Management NTP Client Configuration, Time Zone Configuration
Interface

Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning

Gigabit SFP: 100/1000Base-X self-adaptive SFP slot

10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot

Console port: CLI command line management port (RS-232), RJ45

PPS port: support 1 PPS signal input; adopt BNC interface for connecting an external time source

LED Indicator Running Indicator, Alarm Indicator, Power Supply Indicator, Interface Indicator
Switch Property

Transmission mode: store and forward
Packet forwarding rate: 130.944Mpps
MAC address: 32K
Buffer: 32Mbit
Backplane bandwidth: 128G
Switch time delay: <10μs

Power Supply

12~48VDC (compatible with 90~264VAC), dual power supply redundancy, 7-Pin 5.08mm, power supply occupies 5 pins

Power Consumption

No-load: 28.2W@48VDC (normal temperature),
34.0W@48VDC (high temperature)

Full-load: 33.1W@48VDC (normal temperature),
38.5W@48VDC(high temperature)

Environmental Limit Operating temperature range: -40~60℃
Storage temperature range: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristic Housing: IP40 protection, metal
Installation: rack mounting
Weight: About 4000g
Dimension (W x H x D): 441.6 (exclude lugs) mm×43.8mm×309.3mm
Industrial Standard

IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge:± 8kV
Contact discharge: ±6kV

IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Ethernet port: ±1kV

IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet port: common mode±2kV, differential mode±1kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS
MTBF 382,614 hours

Download

Datasheet

Quick Guide

Thông tin đặt hàng

Available Models Gigabit Copper Port Gigabit SFP 10Gigabit SFP+ Power Supply
ICS5400PTP-12GT12GS4XS 12 12 4

Dual power supply 12~48VDC Compatible with 90~264VAC
