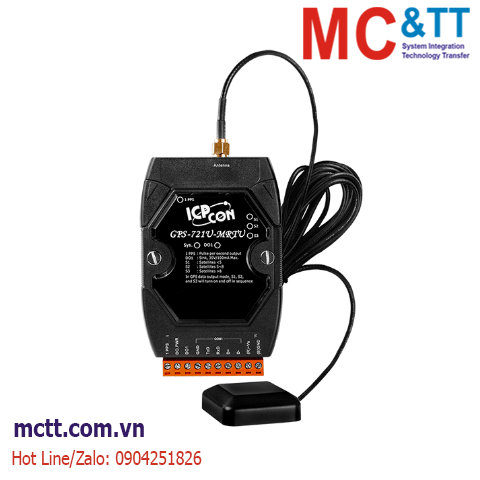

Module thu tín hiệu GPS + RS-232 NMEA + RS-485 Modbus RTU ICP DAS GPS-721U-MRTU CR
GPS-721U-MRTU à một giải pháp GPS mới cho module bộ thu GPS từ xa của hãng ICP DAS, có độ nhạy cao, tiêu thụ điện năng thấp và hỗ trợ các giao thức DCON, Modbus RTU và GPS. Ngoài ra, GPS-721U-MRTU cung cấp thêm 1 kênh DO và 1 kênh PPS cho người dùng. Tín hiệu PPS có thể được sử dụng để đo thời gian và hiện hành chính xác. Người dùng có thể kết hợp chức năng PPS với một chức năng khác làm nguồn đồng bộ hóa thời gian. Sản phẩm được áp dụng trong các ứng dụng như: Định vị, điều hướng ô tô, cá nhân, hàng hải, Chỉnh thời gian vệ tinh và v.v.
Tính năng
- Hỗ trợ GPS 56 kênh và NMEA v0183 (Baudrate 9600 bps)
- RS-485 hỗ trợ giao thức DCON và Modbus RTU
- RS-232 hỗ trợ định dạng NMEA v0183, giao thức DCON hoặc Modbus RTU
- Tích hợp 1 kênh DO, 1 kênh PPS (1 xung mỗi giây), 1 cổng RS-485, 1 cổng RS-232
- PPS: đầu ra xung 100 ms/ giây để đo thời gian và hiện hành chính xác
- 10 ~ 30 VDC – (Bảo vệ phân cực ngược nguồn)
- Với các chỉ báo LED hệ thống khác nhau
Thông số kỹ thuật
| LED Indicators |
| Status |
1 x Power/Communication
3 x GPS |
| GPS |
| Acquisition Time |
Cold Start (Open Sky) = 29 s (typical) |
| Chip |
u-Blox solution |
| Frequency |
L1 1575.42 MHz, C/A code |
| Max. Altitude |
<50,000 m |
| Max. Velocity |
<500 m/s |
| Position Accuracy |
Autonomous: 2.5 m
SBAS: 2.0 m |
| Protocol |
NMEA 0183 (9600 bps, N81 Fixed) |
| Sensitivity |
Tracking: Up to -161 dBm
Cold start: Up to -148 dBm |
| Support Channels |
56 |
| 1 PPS |
Pulse per second output (Default 100 ms pulse/sec) |
| Digital Output |
| Channels |
1 (Sink) |
| Type |
Non-isolated Open Collector |
| Load Voltage |
+5 VDC~ +30 VDC |
| Load Current |
100 mA |
| COM Ports |
| Ports |
1x RS-232, 1x RS-485 |
| Baud Rate |
1200 ~ 115200 bps |
| Data Format |
N81, N82, E81, O81 |
| Protocol |
RS-232: DCON, Modbus RTU or NMEA 0183 (9600bps,N81 fixed)
RS-485: DCON or Modbus RTU |
| Power |
| Input Range |
+10 VDC ~ +30 VDC (Non-regulated) |
| Consumption |
2.5 W |
| Mechanical |
| Casing |
Plastic |
| Dimensions (mm) |
72 x 117 x 35 (W x L x D) |
| Weight |
200 g |
| Environment |
| Operating Temperature |
-25 ~ +75°C |
| Storage Temperature |
-40 ~ +80°C |
| Humidity |
5 ~ 95% RH, Non-condensing |
Thông tin đặt hàng
GPS Receiver Module with RS-485, supports NEMA, DCON and Modbus/RTU protocols (RoHS). Includes a 5 m GPS antenna (ANT-115-03).
