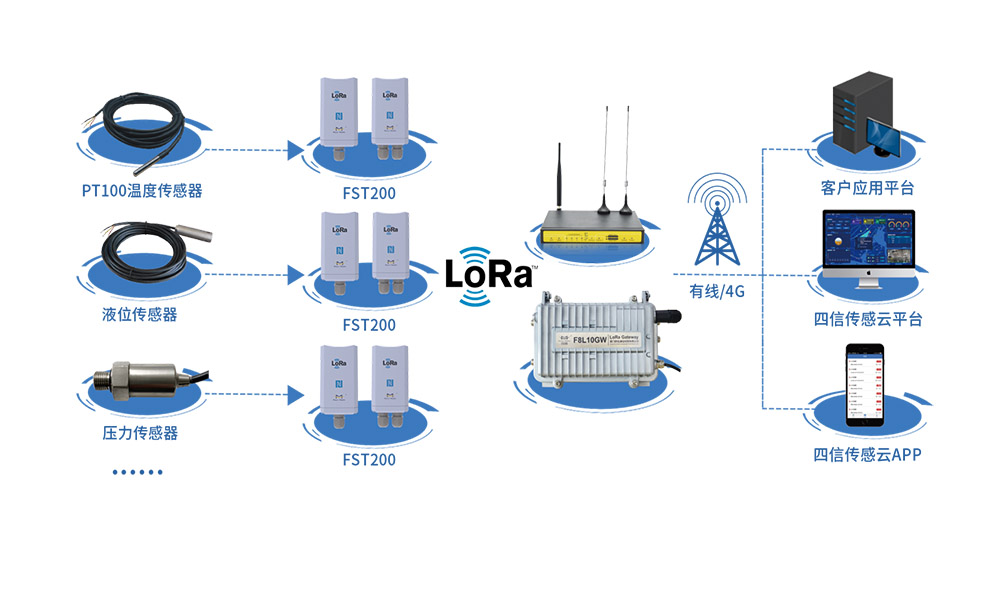

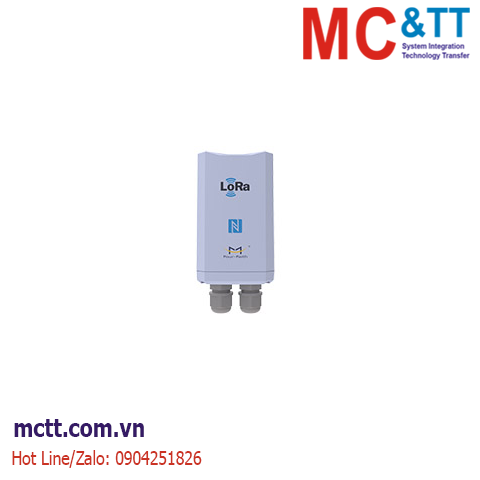

FST200 là thiết bị đầu cuối truyền dữ liệu không dây dựa trên công nghệ trải phổ LoRa, có thể đáp ứng các yêu cầu của tất cả các loại thiết bị đầu cuối truyền dữ liệu truy cập giao diện cảm biến. Thiết bị đầu cuối sử dụng mô-đun LoRa do Four-Faith tự phát triển với thiết kế tiêu thụ điện năng cực thấp và pin lithium dung lượng cao tích hợp, có thể sử dụng trong nhiều năm. Nó sử dụng cấp bảo vệ cao IP67, chống thấm nước và chống bụi, được thiết kế cho các ứng dụng giám sát môi trường khắc nghiệt. Thiết bị đầu cuối hỗ trợ giao thức riêng Four-Faith và giao thức LoRaWAN tiêu chuẩn. Cảm biến LoRaWAN được trang bị nền tảng đám mây cảm biến LoRaWAN Four-Faith và APP đám mây cảm biến, cho phép bạn xem dữ liệu cảm biến, phân tích dữ liệu, cảnh báo dữ liệu, quản lý thiết bị, v.v. bất cứ lúc nào.
Tính năng
- High-performance industrial-grade chip and wireless LoRa module
- Adopt high precision sensor chip
- Using ABS+PC, anti-UV, flame retardant materials
- Protection level up to IP67
- Ultra-low power design, built-in 19000mA ultra-large capacity lithium battery
- Support Four-Faith private protocol and standard LoRaWAN protocol
- Quick NFC configuration and TYPE C interface configuration, easy to use
- Equipped with Four-Faith sensor cloud platform and sensor cloud APP
- Support NFC upgrade, local serial port upgrade, and remote upgrade
- Support wall mount, din-rail, pole-mounted installation
Thông số kỹ thuật
| Characteristics |
|
| Items |
Contents |
| Frequency |
433/470/868/915MHz |
| Protocol |
Private protocol, LoRaWAN® protocol * |
| Indoor Communication Distance |
Penetrates 10 floors |
| Outdoor Communication Distance |
5 Km |
| Operating Temperature |
FST100-00XA: -20~+60℃（-4~+140℉） |
| |
FST200-00XC :-35~+75℃（-31～+167℉） |
| Power Supply Method |
FST100-00xa: Built-in 3.6V/19000mAh lithium battery (Disposable) |
| |
FST200-00xc: Supplies power from the DC power adapter. The default value is 12V/1.5A |
| Receiving Current |
≤10.5mA, (SF=9@20dBm) |
| Note: FST200-00XA/FST200-00XC, where X represents frequency band L and H, FST200-00XA low-power consumption product, FST200-00XC normal power consumption product; * means under development |
| Power Consumption |
|
| Items |
Contents |
| Transmitting Current |
FST200-00XA:<142mA@3.6V |
| |
FST200-00XC:<69mA@12V |
| Receiving Current |
FST200-00XA:<14.9mA@3.6V |
| |
FST200-00XC:<7.2mA@12V |
| Sleep Mode Current |
FST200-00XA:<14uA@3.6V |
| 3.3V Output Load |
FST200-00XA:<100mA@3.6V |
| 12V Output Load |
FST200-00XA:<80mA@3.6V |
Note:
1, FST200-00 XA/FST200-00XC, where X represents the bandwidth H and L, FST200-00XA is low-power consumption product, FST200-00XC normal power consumption product.
2, 3.3V and 12V output load is single channel output load
3, Power test is without sensor test power consumption |
| Interfaces |
|
| No. |
Content |
Description |
| 1 |
RX |
RS232 Input |
| 2 |
TX |
RS232 Output |
| 3 |
GND |
Ground |
| 4 |
B |
RS485 Native |
| 5 |
A |
RS485 Positive |
| 6 |
D2 |
Digital signal input and output (0-3.3V) |
| 7 |
D1 |
Digital signal input and output (0-3.3V) |
| 8 |
A2 |
Current acquisition analog signal input (0-20mA), maximum 5V input |
| 9 |
A1 |
Voltage acquisition analog signal input (0-5V) |
| 10 |
V3.3 |
Output DC is 3.3V and the maximum current is 100mA |
| 11 |
GND |
Ground |
| 12 |
V12 |
Output DC 12V, maximum current 80mA |
| 13 |
GND |
Ground |
| 14 |
CHARGE |
The positive terminal of the adapter connects to this pin. The voltage range is 5 to 36V, 12V is recommended. Only applicable to FST200-00XC series product |
| Note: PT100 interface is optional |
| Hardware |
|
| Item |
Content |
| CPU |
Industrial grade 32-bit communication processor |
| Flash |
128KB |
| SRAM |
16KB0 |
| Other |
|
| Item |
Content |
| Shell |
PC+ABS material, anti-exposure, anti UV, anti-aging, impact resistance, protection grade IP67 |
| Dimension |
130x64x64mm
(Excluding antenna and mounting parts) |
| Installation |
Wall mount (Default), din-rail and pole-mount (Optional) |
| Flame Resistance |
UL94V-0 |
| Weight |
FST200-00XA：280g |
| FST200-00XC：180g |
Thông tin đặt hàng
| Products |
Frequency |
Description |
| FST200-00LA |
410-510 MHz |
Battery Power Supply |
| FST200-00HA |
863-928 MHz |
Battery Power Supply |
| FST200-00LC |
410-510 MHz |
DC Power Supply |
| FST200-00HC |
863-928 MHz |
DC Power Supply |
