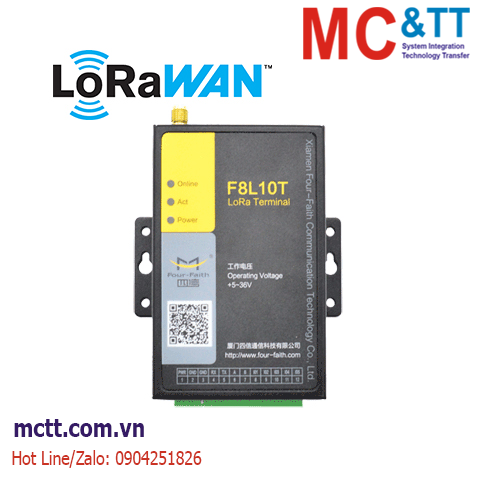

Thiết bị đầu cuối LoRa Four-Faith F8L10T
F8L10T LoRa Terminal là thiết bị đầu cuối truyền dữ liệu không dây dựa trên công nghệ LoRa Spread Spectrum Communication. Nó đang sử dụng mạng LoRa để cung cấp chức năng truyền dữ liệu không dây cho người dùng
Sản phẩm sử dụng giải pháp LoRa cấp công nghiệp hiệu suất cao với hệ điều hành thời gian thực được nhúng làm nền tảng hỗ trợ phần mềm. Nó cung cấp giao diện RS-232 và RS-485 (hoặc RS-422) cùng một lúc, có thể được kết nối trực tiếp với các thiết bị nối tiếp để đạt được chức năng truyền dữ liệu. Thiết bị đầu cuối có thiết kế công suất thấp, mức tiêu thụ điện tối thiểu dưới 5mA @ 12VDC.. Cung cấp 5 kênh I/ O, tương thích 2 đầu vào/ ra kỹ thuật số, 3 đầu vào tương tự, 2 đếm xung, v.v.
Sản phẩm được sử dụng rộng rãi trên các lĩnh vực M2M, chẳng hạn như giao thông thông minh, lưới điện thông minh, tự động hóa công nghiệp, đo xa, POS, quan trắc, giám sát môi trường, v.v.
Tính năng
- Tiêu thụ ít điện năng
- Tiết kiệm chi phí
- Vùng phủ sóng rộng
- Tính năng chống nhiễu tuyệt vời
- Độ nhạy máy thu siêu cao -140dBm
Thông số kỹ thuật
| Item |
Content |
| LORA COMMUNICATION |
| Standard and Band |
Support various frequency bands in most of the countries (433/470/780/868/915 MHz) |
| Indoor/ urban Communication Distance |
F8L10T-N: 1 km
F8L10T-E: 2 km |
Outdoor/ line-of-sight
Communication
Distance |
F8L10T-N: 3.5 km
F8L10T-E: 11.5 km |
| Transmit Power |
F8L10T-N: 20dBm(100mW), F8L10T-E: 30dBm(1W) |
Communication Rate
(Theoretically) |
6 levels adjustable (0.3, 0.6, 1.0, 1.8, 3.1, 5.5 Kbps) |
| Sensitivity |
140 dBm |
| CPU |
Industrial-grade 32-bit processor |
| FLASH |
128 KB |
| SRAM |
16 KB |
| Serial |
1 RS232 and 1 RS485 (RS422) interface with built-in 15KV ESD
Data bits: 8 bits
Stop bits: 1 or 2 bits
Error detection: none, even parity, odd parity |
| Indicator |
“Power”, “ACT”, “Online” |
| Antenna |
Standard SMA female antenna interface, characteristic impedance: 50 Ω |
| Power Input |
Standard Power: DC 12V/0.5A
Power Range: DC 5~36V
Terminal block interface with built-in phase-reversal and over-voltage protection |
| Power Consumption |
F8L10T-N
- Sleeping: 3.1～3.2mA@12 VDC
- Receiving Data: 13.2～13.4mA@12 VDC
- Sending Data: 60.3～61.2mA@12 VDC
- Sleeping: 7.3～7.4mA@5 VDC
- Receiving Data: 26.1～26.2mA@5 VDC
- Sending Data: 107.3～115.1mA@5 VDC
F8L10T-E
- Sleeping: 3.1～3.3mA@12 VDC
- Receiving Data: 13.2～13.4mA@12 VDC
- Sending Data: 110-125mA@12 VDC
- Sleeping: 7.2～7.4mA@5 VDC
- Receiving Data: 26.3～26.5mA@5 VDC
- Sending Data: 210～213mA@5 VDC
|
| Physical Characteristic |
Metal casing, IP30 protection level, suitable for most industrial control applications
Weight : 205g
Dimension (W x H x D): 91 x 58.5 x 22 mm (excluding antennas and mountings) |
| Environmental Limits |
Operating Temperature: -40~+85ºC
Storage Temperature: -40~+125ºC
Operating Humidity: 95% ( unfreezing) |
Thông tin đặt hàng
| Model |
Description |
| F8L10T-N |
LoRa data transmission terminal |
| F8L10T-E |
LoRa data transmission terminal (With PA*)
*PA = Power Amplifier |
