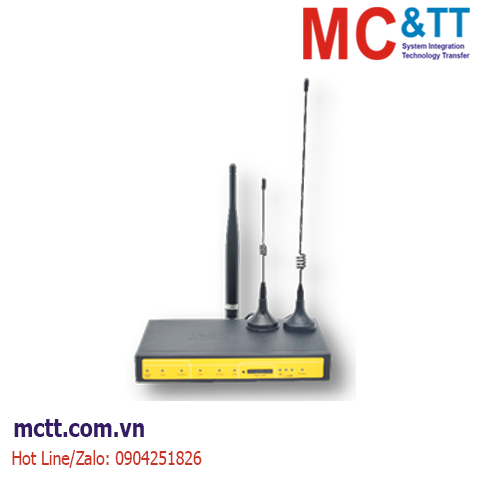

F8L10GW là gateway truyền dữ liệu không dây dựa trên giao thức LoRaWAN tiêu chuẩn và nó áp dụng cho thiết bị đầu cuối và NS đáp ứng giao thức LoRaWan tiêu chuẩn. Nó có thể được kết nối với thiết bị đầu cuối LoRaWAN ở các nút ứng dụng khác nhau, thu thập thông tin và gửi dữ liệu lên cloud server thông qua mạng di động 3G/ 4G hoặc cổng ethernet có dây.

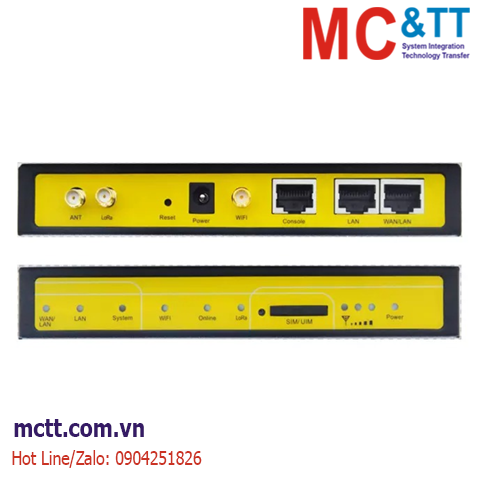

Sản phẩm sử dụng CPU 32 bit cấp công nghiệp hiệu suất cao, với hệ điều hành thời gian thực được nhúng làm nền tảng hỗ trợ phần mềm. Sản phẩm cung cấp 1 cổng LAN ( có thể cấu hình thành cổng WAN), 1 cổng LAN, 1 cổng Console, 1 WIFI, 1 thẻ USIM, 3 anten. Hỗ trợ cấu hình không dây, quản lý và cập nhật trực tuyến.
Sản phẩm được sử dụng rộng rãi trên các lĩnh vực M2M, chẳng hạn như giao thông thông minh, lưới điện thông minh, tự động hóa công nghiệp, đo xa, POS, quan trắc, giám sát môi trường, v.v.
Tính năng
- High-performance industrial-grade CPU and wireless module
- High-performance industrial-grade multi-channels LoRaWAN gateway RF chip
- Aluminum shell, IP30 protection
- DC 9-36V, standard: 12V/1.5A
- Provide wired Ethernet and dhcp-4G (default) connection modes
- LoRaWAN indoor gateway support LoRaWAN protocol: Class A, Class B* and Class C
- WIFI standard: 802.11 b/g/n
- WIFI encryption: WEP, WPA and WPA2 encryption. Support MAC address filtering
- LoRaWAN indoor gateway support wireless data transmission by LoRaWAN protocol
Thông số kỹ thuật
| Network Structure |
Simple star network topology and support repeater mode |
| Protocol |
LoRaWANTM |
| Class |
Class A, Class C |
| Band |
EU433, CN470-510, CN779-787, EU863-870, US902-928, AU915-928, AS923, KR920-923 |
Urban
Communication Distance |
3.5km |
| Output Power |
23±2dBm |
| Sensitivity |
-142dBm@LoRa |
| Bandwidth |
125kHz \ 250kHz \ 500kHz |
| Upstream Channel |
8 |
| Downstream Channel |
1 |
| Data Rate |
ADR |
| Working Mode |
Support full-duplex and half-duplex |
| Server Report Method |
Support 3G/4G or wired-ethernet |
| ANTENNA |
| Cellular |
1*Standard SMA female antenna interface, characteristic impedance: 50Ω |
| LoRa |
1*Standard SMA female antenna interface, characteristic impedance: 50Ω |
| WIFI |
1*Standard SMA male antenna interface, characteristic impedance: 50Ω |
| POWER SUPPLY |
| Standard |
12V/1.5A |
| Range |
DC 9~36V |
| POWER CONSUMPTION |
| Stand By |
Average Current ≤145mA@12V |
| Communication |
TXD ≤ 450mA@12V
RXD ≤ 390mA@12V |
| PHYSICAL PROPERTIES |
| Dimensions |
157x97x25mm |
| Weight |
510g |
| Shell |
IP30 |
| OTHERS |
| Operating Temperature |
-35~+75ºC |
| Storage Temperature |
-40~+85ºC |
| Relative Humidity |
95% (non-condensing) |
| Certifications |
CE |
Thông tin đặt hàng
| Model |
Description |
| F8926-GW-L-433 |
LORA+LTE WIFI GATEWAY |
| F8926-GW-L-470 |
LORA+LTE WIFI GATEWAY |
| F8926-GW-L-868 |
LORA+LTE WIFI GATEWAY |
| F8926-GW-L-915 |
LORA+LTE WIFI GATEWAY |
| F8926-GW-W-433 |
LORA+WCDMA WIFI GATEWAY |
| F8926-GW-W-470 |
LORA+WCDMA WIFI GATEWAY |
| F8926-GW-W-868 |
LORA+WCDMA WIFI GATEWAY |
| F8926-GW-W-915 |
LORA+WCDMA WIFI GATEWAY |
