Phần mềm eLogger

eLogger là gì?

eLogger là phần mềm để triển khai HMI, web HMI và trình ghi dữ liệu data logger trên Windows PC và PAC để theo dõi I/ O và điều khiển hệ thống đơn giản. eLogger miễn phí cho 30 tags trong PC Veriosn và 50 tags trong phiên bản PAC.

eLogger có thể phát triển một dự án với cấu hình I / O linh hoạt một cách nhanh chóng và dễ dàng. Việc thiết lập có thể được hoàn thành chỉ trong 5 bước:

• Cấu hình mô-đun I / O,
• Cấu hình bộ ghi dữ liệu,
• Thiết kế các trang layout HMI và web,
• Tải dự án và các trang web lên PAC
• Chạy dự án.

Tính năng

• Hỗ trợ PAC

Driver Support

• Module on slot
  • I-8K series: I-8017HW, I-8024W, và all I-8K DIO modules. (support list)
  • I-87K series: DI, DO, AI, AO, counter, frequency, DI with latch function. (support list)
• Modbus serial master (support Modbus RTU/ Modbus ASCII)
  • M-7000 series.
  • Modbus RTU/ASCII devices.
• Modbus TCP master
  • ET-7000 series.
  • PET-7000 series.
  • Modbus TCP devices.
• MQTT Client
  • MQ-7200 series.

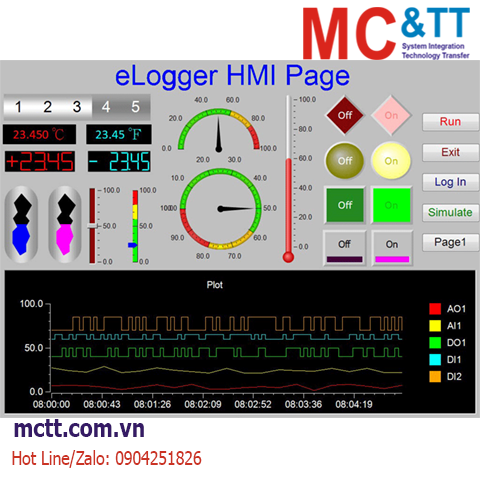

• HMI

Pages: Tối đa là 32 pages
Các phần tử: Button, Text Box, Linear Gauge, Angular Gauge, LED, Switch, Tank, Label, Plot, Seven Segment, Thermometer, Slider, Odometer.

• Công cụ chuyển đổi trang web

Hỗ trợ đăng nhập quản trị viên.
Các phần tử: Text Box, Seven Segment, Label, Button, Picture Toggle, Chart, Linear Gauge and Radial Gauge.

Hỗ trợ trình duyệt: Google Chrome, Internet Explorer, Firefox, Safari và Opera.

• Xu hướng dữ liệu thời gian thực

Tối đa 5 đường xu hướng trong một ô.

• Value Scaling

Đặt Gain và Offset có thể chia tỷ lệ các giá trị tương tự từ đơn vị volt hoặc amp sang đơn vị vật lý khác. Ví dụ: rpm đối với vòng quay, kg đối với trọng lượng.

• Bảo trì từ xa

Chức năng điều khiển từ xa của eLogger Developer có thể được sử dụng để Tải lên dự án và các trang web, Chạy / Dừng dự án thông qua Ethernet.

• Data Log

Nhật ký dữ liệu cục bộ: Hỗ trợ tệp định dạng csv.
Cơ sở dữ liệu từ xa:

• • Microsoft SQL Server 2005 trở lên trên nền tảng Windows.
  • Máy chủ MySQL.
• Lập trình điều khiển logic

Thông qua “Bộ nhớ dùng chung”, bạn có thể chọn Win-GRAF, ISaGRAF hoặc Visual Studio.Net để phát triển chương trình điều khiển logic và hợp tác với elogger. Các chương trình của bạn có thể truy cập dữ liệu của mô-đun I/ O và trao đổi dữ liệu tạm thời khác thông qua “Bộ nhớ dùng chung”. Bạn có thể tập trung vào lập trình điều khiển logic.

• • Win-GRAF (Ngôn ngữ PLC tiêu chuẩn IEC61131-3)
  • ISaGRAF (Ngôn ngữ PLC tiêu chuẩn IEC61131-3)
  • Visual Studio .NET (C #, VB.NET): demo cho điều khiển logic

• Hỗ trợ Modbus TCP Server

Bạn có thể đọc / ghi dữ liệu bằng Giao thức Modbus TCP.

• Hỗ trợ thời gian chạy thực thi trong chế độ nền

eLogger Runtime có thể chạy trong background mà không cần thiết kế bố cục HMI.

eLogger License

Gói eLogger bao gồm eLogger Developer, PC runtime và WinCE/WES PAC runtime. eLogger phiên bản miễn phí cung cấp quyền truy cập giới hạn 30 tags cho PC runtime hoặc 50 tags cho PAC runtime. Nhấp vào liên kết bên dưới để đăng ký trực tuyến lấy key bản quyền đáp ứng nhu cầu ứng dụng của bạn.

Hardkey là một chip được đóng gói phải được kết nối vật lý với cổng USB của máy tính cục bộ trên phiên bản PC Runtime chạy eLogger được cài đặt.

License Options

For Runtime PC Version (PC Windows7/Windows10)

Hardkey là một con chip được đóng gói phải được kết nối vật lý với Cổng USB của máy tính cục bộ trên phiên bản PC thời gian chạy eLogger được cài đặt. Bạn có thể chạy phiên bản dùng thử trong 24 giờ. Sau 24 giờ, bạn cần khởi động lại eLogger để chạy.

For Runtime PAC Version (WinCE7)

For Runtime PAC Version (IoT/WES7)
