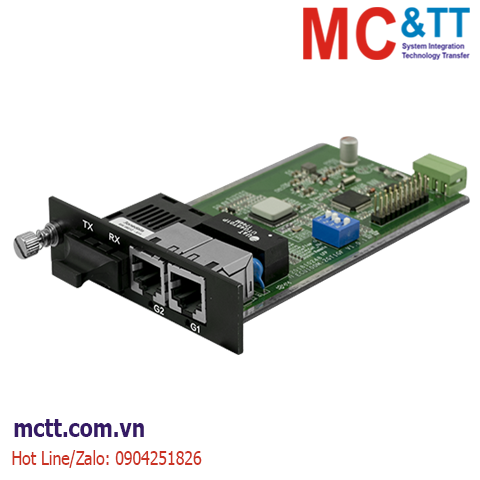

Card chuyển đổi quang điện quản lý 1 cổng Ethernet + 1 cổng quang 3Onedata ECU100M-1T1F

Chia sẻ:
Mã sản phẩm: ECU100M-1T1F
Thương hiệu: 3onedata
Tình trạng: Còn hàng

Industrial Media Converter Card

Liên hệ
Mô tả

Card chuyển đổi quang điện quản lý 1 cổng Ethernet + 1 cổng quang 3Onedata ECU100M-1T1F

ECU100M series là card được quản lý của bộ chuyển đổi quang điện công nghiệp 100M/Gigabit. Sê-ri bao gồm năm loại sản phẩm và cung cấp cổng đồng 100M, cổng cáp quang 100M, cổng đồng Gigabit, cổng cáp quang Gigabit và khe cắm Gigabit SFP. Nó thông qua lắp trượt.

Công tắc DIP có thể thực hiện các chức năng như điều khiển từ xa và cục bộ cũng như điều khiển luồng. Các sản phẩm 1 cổng đồng + 1 cổng cáp quang cũng hỗ trợ LFP. Khi chức năng LFP được bật và cổng có lỗi liên kết, chỉ báo LFP sẽ được bật để gửi cảnh báo, đưa ra cách khắc phục sự cố nhanh chóng tại hiện trường.

Phần cứng áp dụng mức tiêu thụ điện năng thấp, thiết kế nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.

Tính năng

  • Support up to 1 100M copper port, 1 100M fiber port, 2 Gigabit copper ports or 2 Gigabit fiber ports
  • Input voltage 5VDC
  • Support -40~75℃ wide operating temperature range

Thông số kỹ thuật

Standard & Protocol IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
Interface

Copper port: 10/100Base-T(X) or 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Fiber port: 100Base-FX or 1000Base-FX

SFP slot: 1000Base-X, SFP slot

Indicator STA Running Indicator, Port Indicator, LFP Indicator (1 copper port 1 fiber port product only)
Switch Property

Transmission mode: store and forward
Switch time delay: <10μs

100M Products:
MAC address: 2K
Packet buffer size: 0.75M
Backplane bandwidth: 0.8G

Gigabit Products:
MAC address: 8K
Packet buffer size: 1M
Backplane bandwidth: 14G

Power Supply Input voltage: 5VDC
Power Consumption No-load: ≤1.5W@5VDC
Full-load: ≤2W@5VDC
Working Environment Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%~95%(no condensation)
Physical Characteristic Installation: slide-in mounting
Weight: ≤80g
Dimension (W x H x D): 84.5mm×20.0mm×122.5mm
Industrial Standard

IEC 61000-4-2 (ESD, electrostatic discharge)
Air discharge: ±8kV
Contact discharge: ±6kV

IEC 61000-4-4 (EFT, electrical fast transient pulses)
Power supply: ±2kV
Signal: ±1kV

IEC 61000-4-5 (Surge)
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±1kV, differential mode ±1kV

Authentication CE, FCC, RoHS

Thông tin đặt hàng

Available Models 100M Copper Port Gigabit Copper Port 100M Fiber Port Gigabit Fiber Port Gigabit SFP Power Supply
ECU100M-1T1F 1 1 5VDC
ECU100M-2T1F 2 1
ECU100M-1GT1GF 1 1
ECU100M-2GT1GF 2 1
ECU100M-1GT2GS 1 2

Tài liệu

Datasheet
