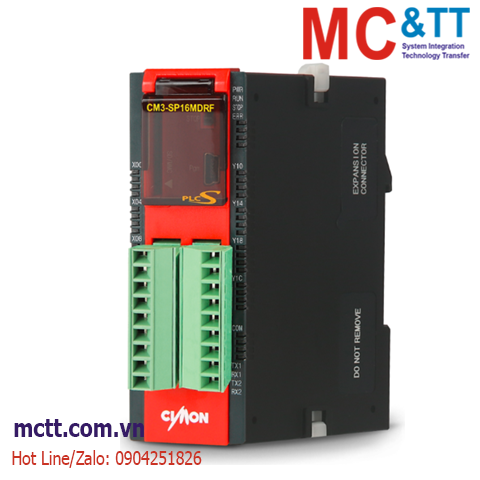

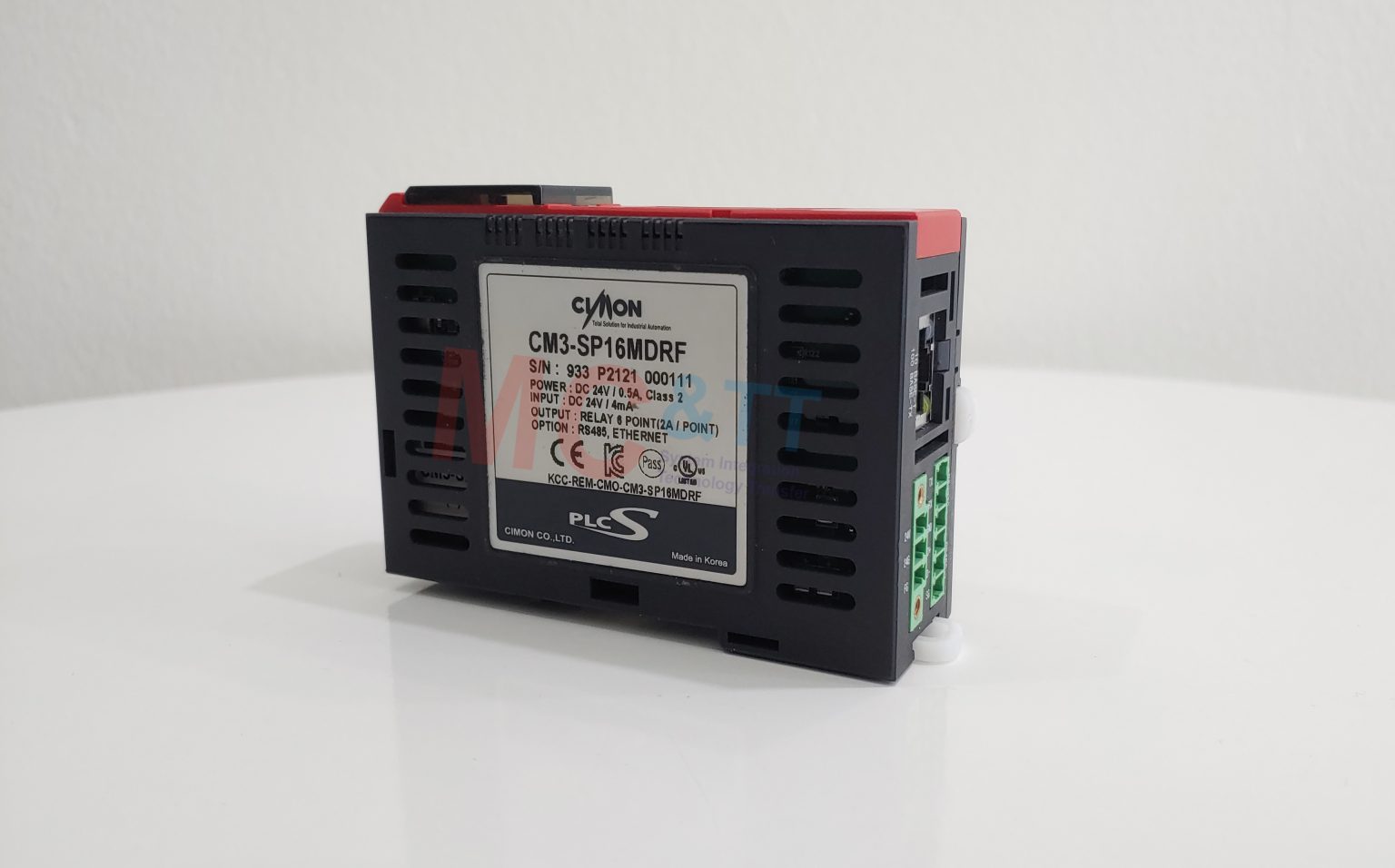

Bộ lập trình PLC Cimon CM3-SP16MDRF

Chia sẻ:
Mã sản phẩm: CM3-SP16MDRF
Thương hiệu: Cimon
Tình trạng: Còn hàng

DI 8/DO 6, USB Loader, RS232C 1ch, Ethernet1ch, RS485 1ch, Relay Output

Liên hệ
Mô tả

Bộ lập trình PLC Cimon CM3-SP16MDRF

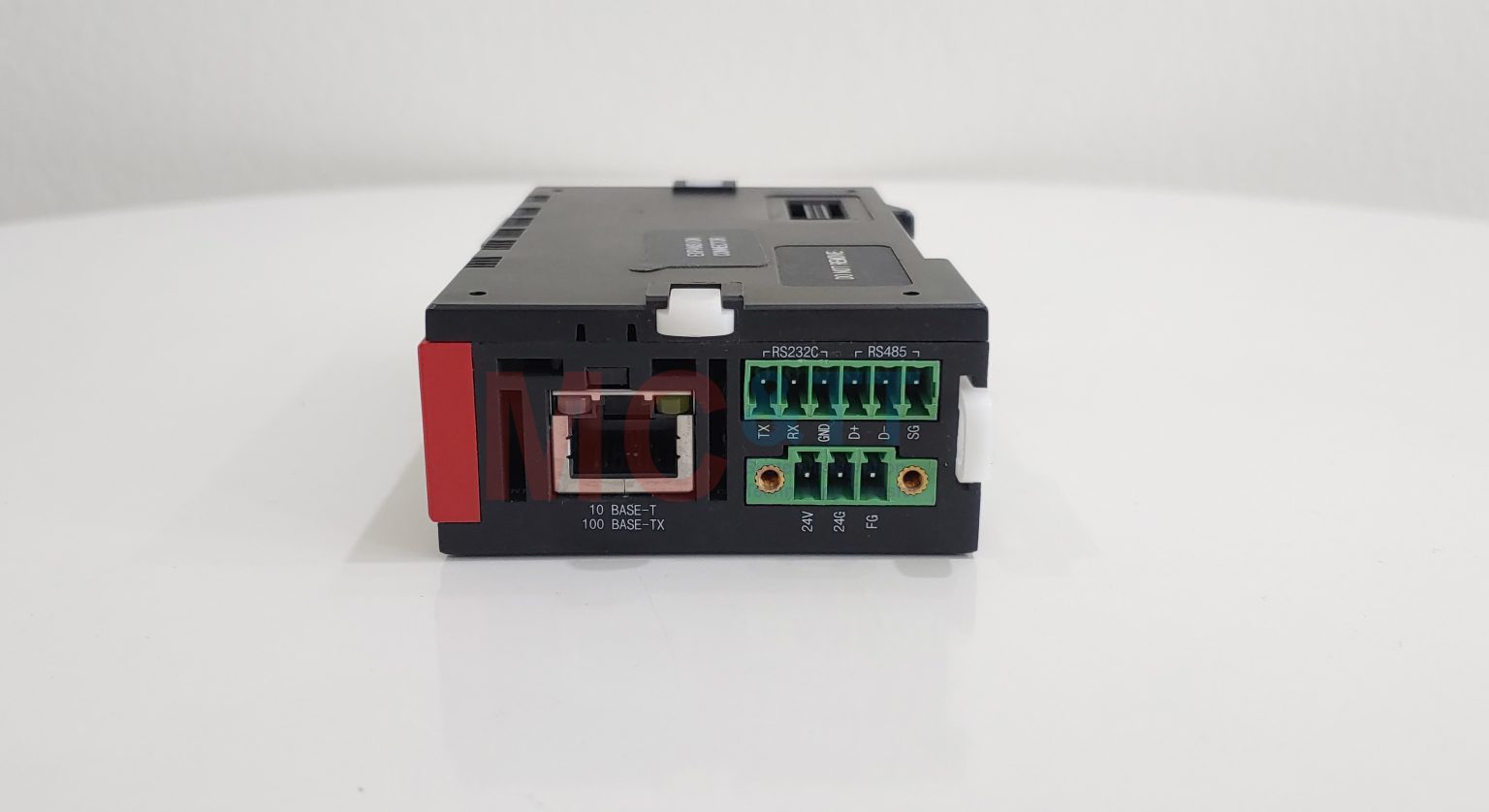

8 kênh đầu vào số (DI) + 6 kênh đầu ra Relay, Truyền thông 1 cổng RS-232, 1 cổng RS-485, 1 cổng Ethernet

Tính năng

  • Điều khiển PID có thể được thực thi mà không cần thêm module PID.
  • Đọc thời gian từ module RTC và lưu giá trị tại vị trí bộ nhớ của thanh ghi F.
  • I/O reservation - Kiểm tra chính xác một thẻ đã được gắn vào Slot được chỉ định chưa. Ngoài ra, khi mở rộng hoặc trao đổi các bộ phận, việc đặt trước để viết chương trình có thể được thực hiện mà không cần thay đổi I / O.
  • Sửa đổi chương trình trong chế độ RUN

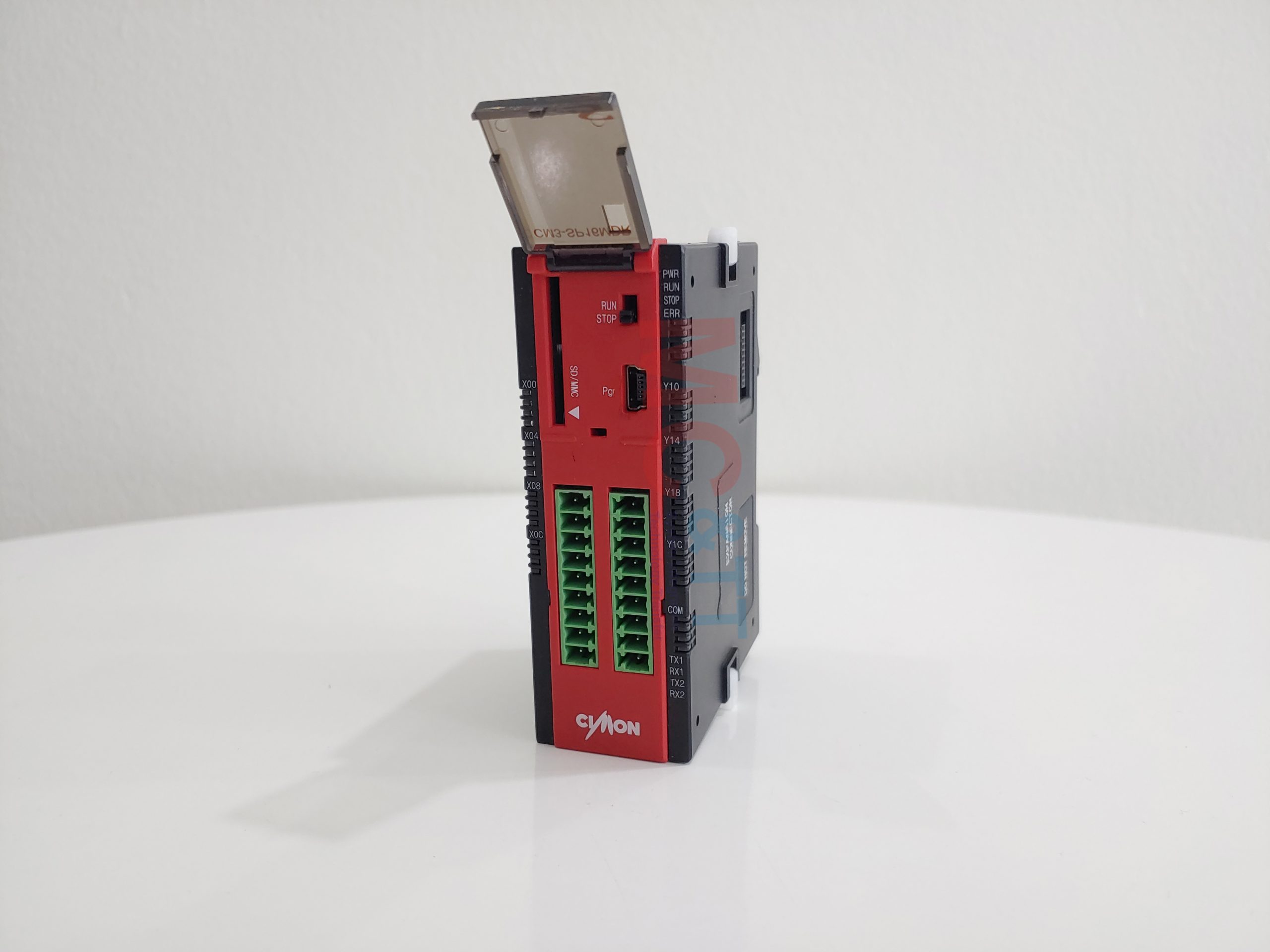

  • Chức năng bộ nhớ SD / MMC đã được nhúng – Chương trình quét và nâng cấp firmware có sẵn thông qua thẻ nhớ SD. ( Sau khi cài đặt thẻ nhớ, đặt công tắc chế độ hoạt động thành STOP. Chuyển công tắc chế độ hoạt động sang RUN trong vòng 5 giây sau khi bật nguồn. Quá trình nâng cấp firmware sẽ diễn ra trong 20 giây và sẽ cho biết hoàn thành khi đèn LED (RUN, STOP và ERR) được bật. Tháo thẻ nhớ SD và khôi phục nguồn.)
  • Có 2 kênh tốc bộ đếm tốc độ cao
  • Điều khiển vị trí 2 trục với tốc độ phát xung 100kpps
  • Giao tiếp đồng thời qua cổng Ethernet và cổng nối tiếp (RS232, RS485)
  • Hỗ trợ các giao thức khác nhau như CIMON HMI, MODBUS RTU / TCP, PLC Link, giao thức người dùng và giao thức Loader.

  • Tải lên / tải xuống chương trình và truy cập từ xa có sẵn.

  • Dung lượng lớn cho dữ liệu chương trình
  • Bảo quản dữ liệu khi mất điện

Thông số kỹ thuật

Model Input Output RS-232 RS-485 Ethernet Note
CM3-SP32MDT 16pts TR Sink type 16pts Y N N SD/MMC (Optional)
CM3-SP32MDTV Y Y N
CM3-SP32MDTE Y N Y
CM3-SP32MDTF Y Y N
CM3-SP32MDC 16pts TR Source type 16pts Y N N SD/MMC (Optional)
CM3-SP32MDCV Y Y N
CM3-SP32MDCE Y N Y
CM3-SP32MDCF Y Y Y
CM3-SP16MDR 8pts Relay type 8pts Y N N
CM3-SP16MDRV Y Y N
CM3-SP16MDRE Relay type 6pts Y N Y
CM3-SP16MDRF Y Y Y

Operating Temperature

-10°C – 60°

Ambient Temperature

-25°C – 80°C

Power

DC 12 – 24 V

Program Control

Repetitive operation, Time-driven interrupt

Method for Controlling Input/Output

Indirect method, Direct method by instruction

Program Language

IL (Instruction List), LD (Ladder Diagram), SFC (Sequential Function Chart), FB (Function Block)

Data Processing

32-bit

Instruction Library

Basic

60 Instructions

Advanced

480 Instructions

Execution Processing Speed (Basic Instruction)

300 ns/Step



Program Memory

10k Step



Number of I/O Points

384 pts



Operating Modes

Remote Run, Remote Stop



Data Preservation Against Power  Failure

Data storage and conservation (Latch) in K device



Number of Program Blocks

128



Type of Program

Scan

5 types including standard scan program, Subroutine, COLD / HOT initialization, periodic interrupts



Periodic Interrupts

Ability to register up to 15
(Minimum period: 10 ms)



Special Configuration

6 types including PID control program



High-Speed Counter,
Positioning control,
Input module filtering,
Initializing special card



Communication

8 types including user protocol (Serial) communication



Modbus RTU Master/Slave, Modbus TCP Slave, User Protocol (Ethernet), High Speed PLC Link, Security, Web Server



Etc.

SFC program, FBD (Function Block Diagram), FBD Extension



Self-diagnosis

Processing delays, memory issues, I/O / Battery / Power error



Restarting

COLD, HOT Restart



Timer

Cycle: 0.01-6553.5 s (Either 10 or 100 ms)
On Delay, Addition, Monostable, Retriggerable
TC (Current Value), TS (Setting Value)



Counter

Counter range: -32,768 – 32,767
Up Counter, Down Counter, Up-Down Counter, Ring Counter
CC (Current Value), CS (Setting Value)



PID

32 Channels, auto-tuning



Communication Channels

USB:
USB 2.0: For Loader Protocol



Serial:
RS-232C (Max 115200 bps), RS-485 (Max 57600 bps)
CICON Loader, CIMON-HMI, MODBUS RTU Master/Slave, User Protocol



Ethernet:
10/100 Base-T/TX
CICON Loader, CIMON-HMI, MODBUS TCP Slave

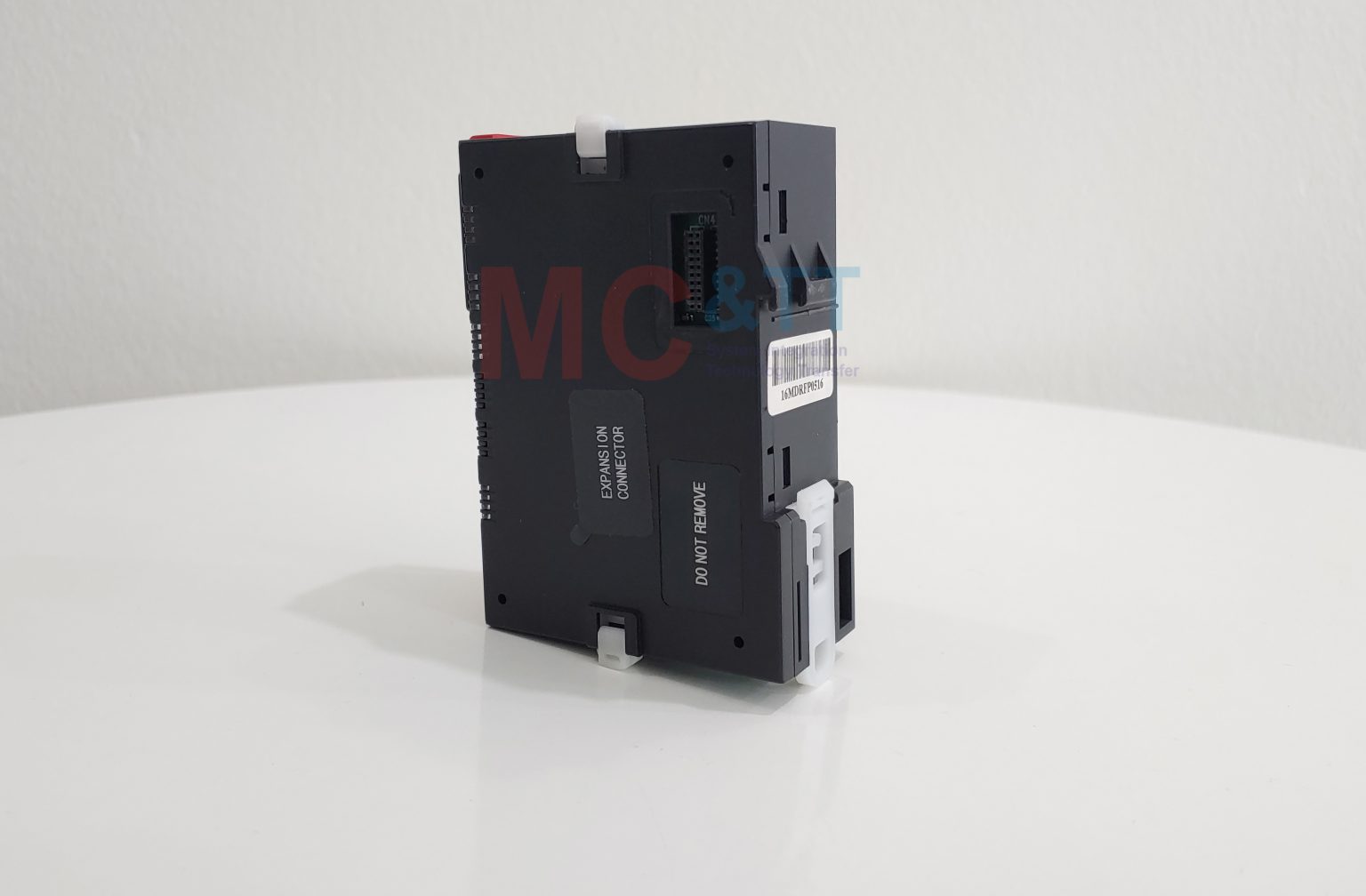

Expansion

1 CPU block + Maximum 11 expansion blocks



Max. Counting Speed

1 Phase: 20 kHz (kpps), 2 Phase: 10 kHz (kpps)



Positioning

X-axis: Position/Speed control 100 kHz (kpps)
Y-axis: Position control 5 kHz (kpps), Speed control 100 kHz (kpps)



Miscellaneous

I/O Reservation, RTC, Online Edit
Option: SD/MMC Slot



Memory Card Specification

SD Memory Card: FAT32, 32 GB



Memory Card Function

Firmware up/downgrade, Program download



Memory Type

X

1024 pts (X0000-X063F)

Bit

Y

1024 pts (Y0000-Y063F)

Bit

M

8192 pts (M0000-M511F)

Bit

L

4096 pts (L0000-L255F)

Bit

K

4096 pts (K0000-K255F)

Bit

F

2048 pts (F0000-F127F)

Bit

T

512 pts (T0000-T0511)

Word

C

512 pts (C0000-C0511)

Word

S

100 states x 100 set (00.00-99.99)

D

10000 words (D0000-D9999)

Word

Z

1,024 words
(Call Stack: Z0000-Z0063, Z1000-Z1063)

Word

Q

8192 pts
(Q0000-Q511F)

Bit

R

16 words (Index)

-

Thông tin đặt hàng

  • CM3-SP16MDRF

DI 8/DO 6, USB Loader, RS232C 1ch, Ethernet1ch, RS485 1ch, Relay Output
