Mô tả

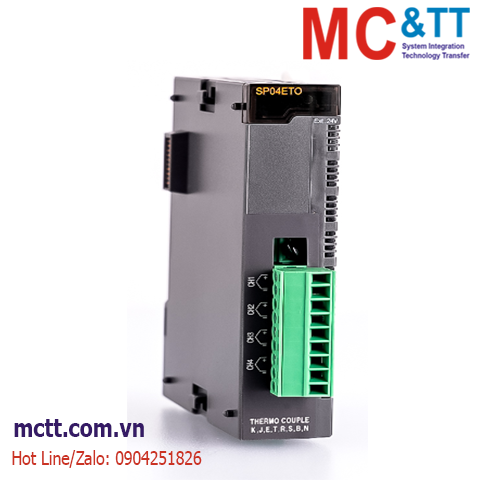

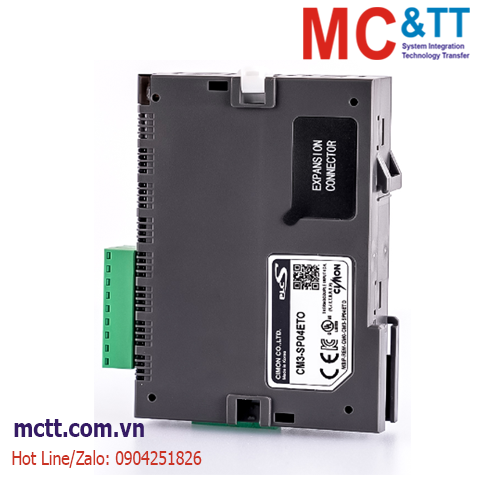

Module 4 kênh đầu vào nhiệt độ TC Cimon CM3-SP04ETO-A

Tính năng

  • CM3-SP04ETO là module TC kết nối trực tiếp cặp nhiệt điện (K, J, E, T, B, R, S và N) và chuyển đổi nhiệt độ (℃, oF) thành 14 bit dữ liệu nhị phân cho giá trị kỹ thuật số. Module này chuyển đổi giá trị tối thiểu và tối đa thành 0 ~ 16000 (-8000 ~ 8000)
  • Nếu người dùng đặt nhiệt độ tối thiểu và tối đa, mô-đun này chuyển đổi giá trị tối thiểu thành 0 (-8000) và giá trị tối đa thành 16000 (8000)
  • Module này có chức năng phát hiện cặp nhiệt điện, ngắn mạch trong cáp và vượt quá phạm vi đo cho mỗi kênh. Module có 4 kênh để kết nối cặp nhiệt điện.
  • Không có giới hạn số lượng module TC trong một cơ sở.
  • Bù tham chiếu (RJC) được thực hiện tự động bằng cảm biến nhiệt độ được gắn vào thiết bị đầu cuối.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Available TC

Type K,J,E,T,B,R,S,N

Digital Conversion

Converted digital value:
0 – 16,000 (-8000 – 8000) / -192 – 16191 (-8192 – 8191)

Converted temperature value:
Range of measured temperature (1 digit after the decimal point * 10)

Detecting  of Broken Wires

3 wires per each channel

Accuracy

±[(Full Scale) x 0.3 % +1°C]

(Error for base compensation)

Maximum Conversion Speed

50 ms / 4 Channels

Compensation Type

Automatic compensation

Number of Input Channels

4 channels / 1 module

Insulation Method

Photocoupler between input terminal and PLC
(No insulation between channels)

Power Supply

24 VDC

Internal Current Consumption (mA)

+24 V

60

External Current Consumption
(mA)

+5 V

30

Thông tin đặt hàng

  • CM3-SP04ETO-A

AI 4 chanel TC

’-A’ notation may or may not be included in the model name at the time of sale.
‘-A’ notation does not affect the product features.

Tài liệu

Catalog + Manual
