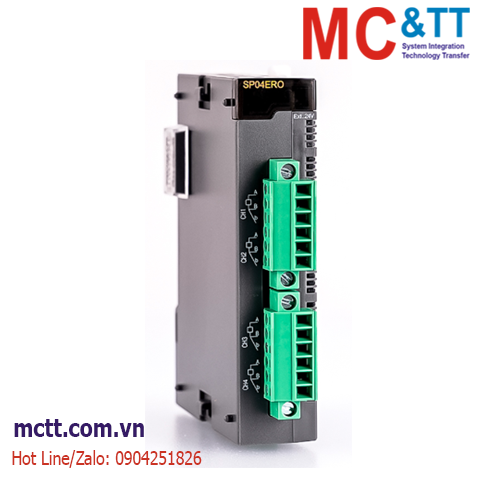

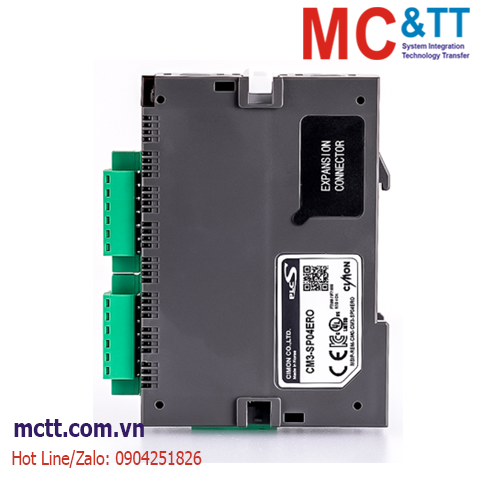

Module 4 kênh đầu vào nhiệt độ RTD Cimon CM3-SP04ERO-A

Tính năng

  • Module RTD chuyển đổi nhiệt độ của PT100, JPT100, PT1000, NI1000 trong dải (℃, ° F) thành giá trị kỹ thuật số 14 bit.
  • Nó được sử dụng để chuyển đổi nhiệt độ từ PT100, JPT100, PT1000, Ni1000 thành số có một chữ số sau dấu thập phân. Nó có thể xuất 0 ~ 16000 giá trị kỹ thuật số.
  • Module RTD chuyển đổi nhiệt độ từ -200 ℃ ~ 600 ℃ (PT00 / PT1000 / JPT100) hoặc -50 ℃ ~ 160 ℃ (Ni1000) thành giá trị kỹ thuật số 0 ~ 16000 (-8000 ~ 8000).
  • Nó có thể hiển thị nhiệt độ -250 ℃ ~ 650 ℃ (PT00 / PT1000 / JPT100) hoặc -60 ℃ ~ 170 ℃ (Ni1000). Trong trường hợp giá trị kỹ thuật số, nó có thể hiển thị -192 ~ 16191 (-8192 ~ 8191)
  • Nếu người dùng thiết lập giá trị nhiệt độ tối đa và tối thiểu, nó sẽ chuyển đổi giá trị đó thành tối thiểu 0 (-8000) và tối đa 16000 (8000).
  • Có một chức năng có thể phát hiện cặp nhiệt điện, cáp bị hỏng và vượt quá phạm vi đo theo các kênh. Có 4 kênh (PT100, JPT100, PT1000, Ni1000) trong mô-đun RTD.
  • Trong trường hợp trạng thái bình thường của mô-đun RTD, đèn LED được Bật. Trong trường hợp có Lỗi, nó sẽ nhấp nháy 0,3 giây.
  • Nhiệt điện trở PT100 và JPT100 tạo ra 100.0Ω ở 0℃. PT1000 xuất 1000.00Ω ở 0℃. Điện trở nhiệt Ni1000 tạo ra 1000.00Ω ở 0℃.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Available RTD

PT100, JPT100, PT1000, NI1000 (DIN 43760), NI1000 (TCR 5000)

Range of Temperature Input

PT100: -200.0°C to 600°C (18.52 to 313.71 Ω)

JPT100: -200.0°C to 600°C (17.14 to 317.31 Ω)

PT1000: -200.0°C to 600°C (185.2 to 3137.1 Ω)

NI1000 (DIN 43760): -50.0°C to 160°C (742.6 to 2065.9 Ω)

NI1000 (TCR 5000): -50.0°C to 160°C (790.9 to 1863.6 Ω)

Digital Conversion

Digital converted value (14-bit): -192–16191 (-8192–8191, 0–16000, -8000–8000)
Digital converted value (16-bit): 0–65000 (-32768–32767, 0–64000, -32000–32000)
Detected Temp. value (°C): -2000–6000
(First decimal place value * 10) or -500–1600 (First decimal place value * 10)

Detecting Broken Wires

3 wires for each channel

Accuracy

± 0.1 % (full scale)

Max. Conversion Speed

40 ms / 4 Channels

Number of Temperature Inputs

4 channels

Insulation Method

Photocoupler between input terminal and PLC
(No insulation between channels)

Power Supply

24 VDC

Internal Current Consumption (mA)

+24 V

60

External Current Consumption (mA)

+5 V

30

Thông tin đặt hàng

  • CM3-SP04ERO-A

AI 4 chanel RTD

’-A’ notation may or may not be included in the model name at the time of sale.
‘-A’ notation does not affect the product features.

Tài liệu

Catalog + Manual
