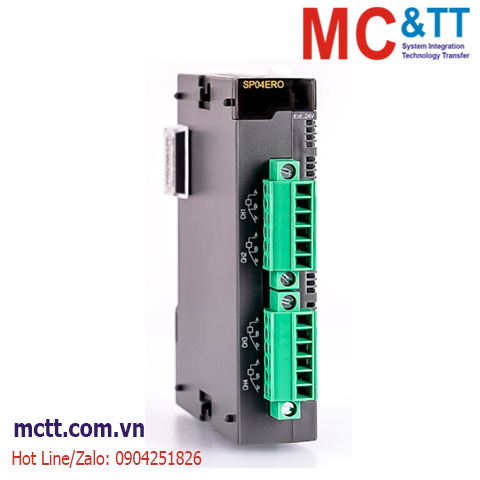

Module 4 kênh đầu vào nhiệt độ RTD Cimon CM3-SP04ERO

Mã sản phẩm: CM3-SP04ERO

Thương hiệu: Cimon

Tình trạng: Còn hàng

AI 4 chanel RTD

Liên hệ

Chính sách cửa hàng

Khi mua hàng tại website của chúng tôi, quý khách sẽ được:

Thanh toán dễ dàng và bảo mật

Miễn phí vận chuyển với đơn hàng từ 10.000.000đ

Bảo hành 1 năm do lỗi nhà sản xuất

Cam kết 100% chính hãng

Module 4 kênh đầu vào nhiệt độ RTD Cimon CM3-SP04ERO

Tính năng

Module RTD chuyển đổi nhiệt độ của PT100, JPT100, PT1000, NI1000 trong dải (℃, ° F) thành giá trị kỹ thuật số 14 bit.
Nó được sử dụng để chuyển đổi nhiệt độ từ PT100, JPT100, PT1000, Ni1000 thành số có một chữ số sau dấu thập phân. Nó có thể xuất 0 ~ 16000 giá trị kỹ thuật số.
Module RTD chuyển đổi nhiệt độ từ -200 ℃ ~ 600 ℃ (PT00 / PT1000 / JPT100) hoặc -50 ℃ ~ 160 ℃ (Ni1000) thành giá trị kỹ thuật số 0 ~ 16000 (-8000 ~ 8000).
Nó có thể hiển thị nhiệt độ -250 ℃ ~ 650 ℃ (PT00 / PT1000 / JPT100) hoặc -60 ℃ ~ 170 ℃ (Ni1000). Trong trường hợp giá trị kỹ thuật số, nó có thể hiển thị -192 ~ 16191 (-8192 ~ 8191)
Nếu người dùng thiết lập giá trị nhiệt độ tối đa và tối thiểu, nó sẽ chuyển đổi giá trị đó thành tối thiểu 0 (-8000) và tối đa 16000 (8000).
Có một chức năng có thể phát hiện cặp nhiệt điện, cáp bị hỏng và vượt quá phạm vi đo theo các kênh. Có 4 kênh (PT100, JPT100, PT1000, Ni1000) trong mô-đun RTD.
Trong trường hợp trạng thái bình thường của mô-đun RTD, đèn LED được Bật. Trong trường hợp có Lỗi, nó sẽ nhấp nháy 0,3 giây.
Nhiệt điện trở PT100 và JPT100 tạo ra 100.0Ω ở 0℃. PT1000 xuất 1000.00Ω ở 0℃. Điện trở nhiệt Ni1000 tạo ra 1000.00Ω ở 0℃.

Thông số kỹ thuật

Operating Temperature	-10°C – 65°C
Storage Temperature	-25°C – 80°C
Available RTD	PT100, JPT100, PT1000, NI1000 (DIN 43760), NI1000 (TCR 5000)
Range of Temperature Input	PT100: -200.0°C to 600°C (18.52 to 313.71 Ω) JPT100: -200.0°C to 600°C (17.14 to 317.31 Ω) PT1000: -200.0°C to 600°C (185.2 to 3137.1 Ω) NI1000 (DIN 43760): -50.0°C to 160°C (742.6 to 2065.9 Ω) NI1000 (TCR 5000): -50.0°C to 160°C (790.9 to 1863.6 Ω)
Digital Conversion	Digital converted value (14-bit): -192–16191 (-8192–8191, 0–16000, -8000–8000) Digital converted value (16-bit): 0–65000 (-32768–32767, 0–64000, -32000–32000) Detected Temp. value (°C): -2000–6000 (First decimal place value * 10) or -500–1600 (First decimal place value * 10)
Detecting Broken Wires	3 wires for each channel
Accuracy	± 0.1 % (full scale)
Max. Conversion Speed	40 ms / 4 Channels
Number of Temperature Inputs	4 channels
Insulation Method	Photocoupler between input terminal and PLC (No insulation between channels)
Power Supply	24 VDC
Internal Current Consumption (mA)	+24 V	60
External Current Consumption (mA)	+5 V	30
