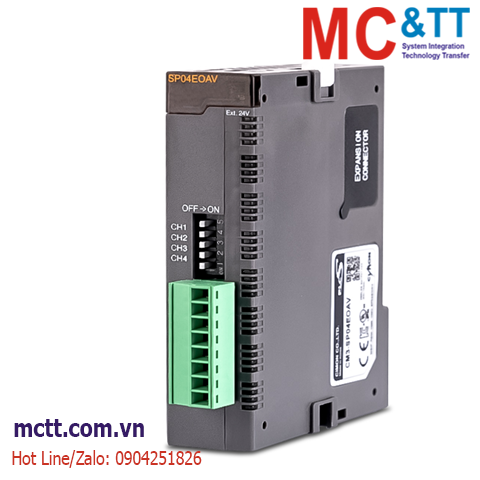

Module 4 kênh đầu ra điện áp Cimon CM3-SP04EOAV

Chia sẻ:
Mã sản phẩm: CM3-SP04EOAV
Thương hiệu: Cimon
Tình trạng: Còn hàng

Analog Output 4ch voltage, 14bit

Liên hệ
Mô tả

Module 4 kênh đầu ra điện áp Cimon CM3-SP04EOAV

Tính năng

  • Module D/ A được sử dụng để chuyển đổi giá trị kỹ thuật số thành tín hiệu tương tự (đầu ra điện áp hoặc dòng điện). Nó chuyển đổi giá trị kỹ thuật số 0 ~ 16000 (-8000 ~ 8000) / 0 ~ 64000 (-32000 ~ 32000) thành giá trị tương tự 0 ~ 20mA, 4 ~ 20mA, -10 ~ 10V, 0 ~ 5V, 0 ~ 10V và 1 ~ 5V.
  • Với cài đặt Hold/ Clear, người dùng có thể chọn những gì sẽ xảy ra khi các chế độ hoạt động thay đổi từ chế độ RUN sang STOP. Lựa chọn Clear sẽ thay đổi tín hiệu đầu ra của tín hiệu 4mA hoặc 10V thành giá trị bù của nó. Lựa chọn Hold sẽ duy trì tín hiệu 4mA hoặc 10V đến giá trị đã biết cuối cùng.
  • Không có giới hạn số lượng để sử dụng trong một hệ thống. Mở rộng tối đa với một CPU là 11 module trừ CPU)
  • Đèn LED ở trạng thái bình thường và nhấp nháy ở các khoảng 0,5 giây trong điều kiện lỗi.

Thông số kỹ thuật

Operating Temperature

-10°C – 60°

Storage Temperature

-25°C – 80°C

Number of Analog Output

4 channels

Analog Output

-10–10 V / 0–10 V (Selection with DIP switch)

Output Setting Method

Switch OFF: 0–10 V
Switch ON: -10–10 V
CICON

Digital Conversion

14 bit (0–16000)

Accuracy

±0.1 % (Full Scale)

Conversion Speed

Less than 2 ms/4 Ch

Absolute Max. Input

Voltage : ±12 V

Insulation Method

Photocoupler between input terminal

Power Supply

External DC 24 V

I/O Occupation

16 points

I/O Terminal

8-point terminal

Current Consumption (mA)

Inner: @DC 3.3 V, 40 mA
External: @DC 24 V, 50 mA

Thông tin đặt hàng

  • CM3-SP04EOAV

Analog Output 4ch voltage, 14bit

Tài liệu

Catalog + Manual
