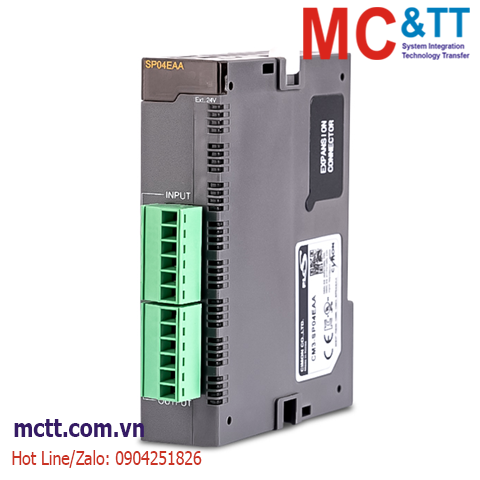

Module 2 kênh đầu vào + 2 kênh đầu ra tương tự Cimon CM3-SP04EAA-A
Tính năng
- Module D/ A được sử dụng để chuyển đổi giá trị kỹ thuật số thành tín hiệu tương tự (đầu ra điện áp hoặc dòng điện). Nó chuyển đổi giá trị kỹ thuật số 0 ~ 16000 (-8000 ~ 8000) / 0 ~ 64000 (-32000 ~ 32000) thành giá trị tương tự 0 ~ 20mA, 4 ~ 20mA, -10 ~ 10V, 0 ~ 5V, 0 ~ 10V và 1 ~ 5V.
- Với cài đặt Hold/ Clear, người dùng có thể chọn những gì sẽ xảy ra khi các chế độ hoạt động thay đổi từ chế độ RUN sang STOP. Lựa chọn Clear sẽ thay đổi tín hiệu đầu ra của tín hiệu 4mA hoặc 10V thành giá trị bù của nó. Lựa chọn Hold sẽ duy trì tín hiệu 4mA hoặc 10V đến giá trị đã biết cuối cùng.
- Không có giới hạn số lượng để sử dụng trong một hệ thống. Mở rộng tối đa với một CPU là 11 module trừ CPU)
- Đèn LED ở trạng thái bình thường và nhấp nháy ở các khoảng 0,5 giây trong điều kiện lỗi.
Thông số kỹ thuật
|
Operating Temperature |
-10°C – 65°C |
|
Storage Temperature |
-25°C – 80°C |
|
Analog Input Points |
2 points |
|
Analog Input |
Voltage: 0 – 5 V, 1 – 5 V, 0 – 10 V, -10 – 10 V
Current: 0 – 20 mA, 4 – 20 mA |
|
Resolution (Analog) |
14-bit/16-bit |
|
Analog Output Points |
2 points |
|
Analog Output |
Voltage: 0 – 5 V, 1 – 5 V, 0 – 10 V, -10 – 10 V
Current: 0 – 20 mA, 4 – 20 mA |
|
Input/Output Setting Mode |
Setting via CICON software |
|
Digital Conversion |
14-bit: 0-16,000
16-bit: 0-64,000
Setting via CICON software) |
|
Accuracy |
±0.05% (Full Scale) |
|
Conversion Speed |
< 2 ms/4 Ch |
|
Absolute Max. Input |
Voltage: ±12 V
Current: ±24 mA |
|
Insulation |
Between input terminal and PLC: Photocoupler
(No insulation between channels) |
|
I/O points occupied |
16 points |
|
Power Supply |
External DC 24 V |
|
Connection Terminal |
12-point terminal block |
|
Current Consumption (mA) |
Internal: @DC 3.3 V, 45 mA |
|
External: @DC 24 V, 75 mA |
Thông tin đặt hàng
Analog Input 8ch voltage and current
’-A’ notation may or may not be included in the model name at the time of sale.
‘-A’ notation does not affect the product features.
