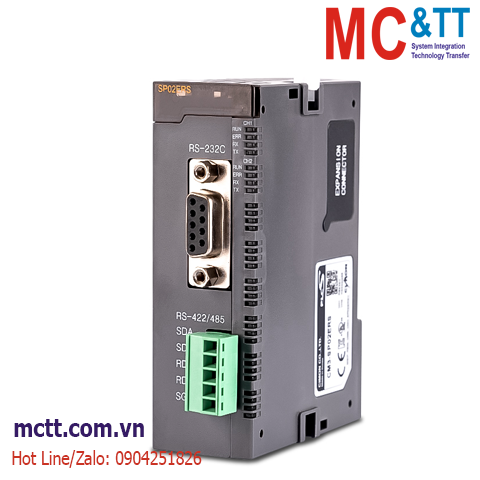

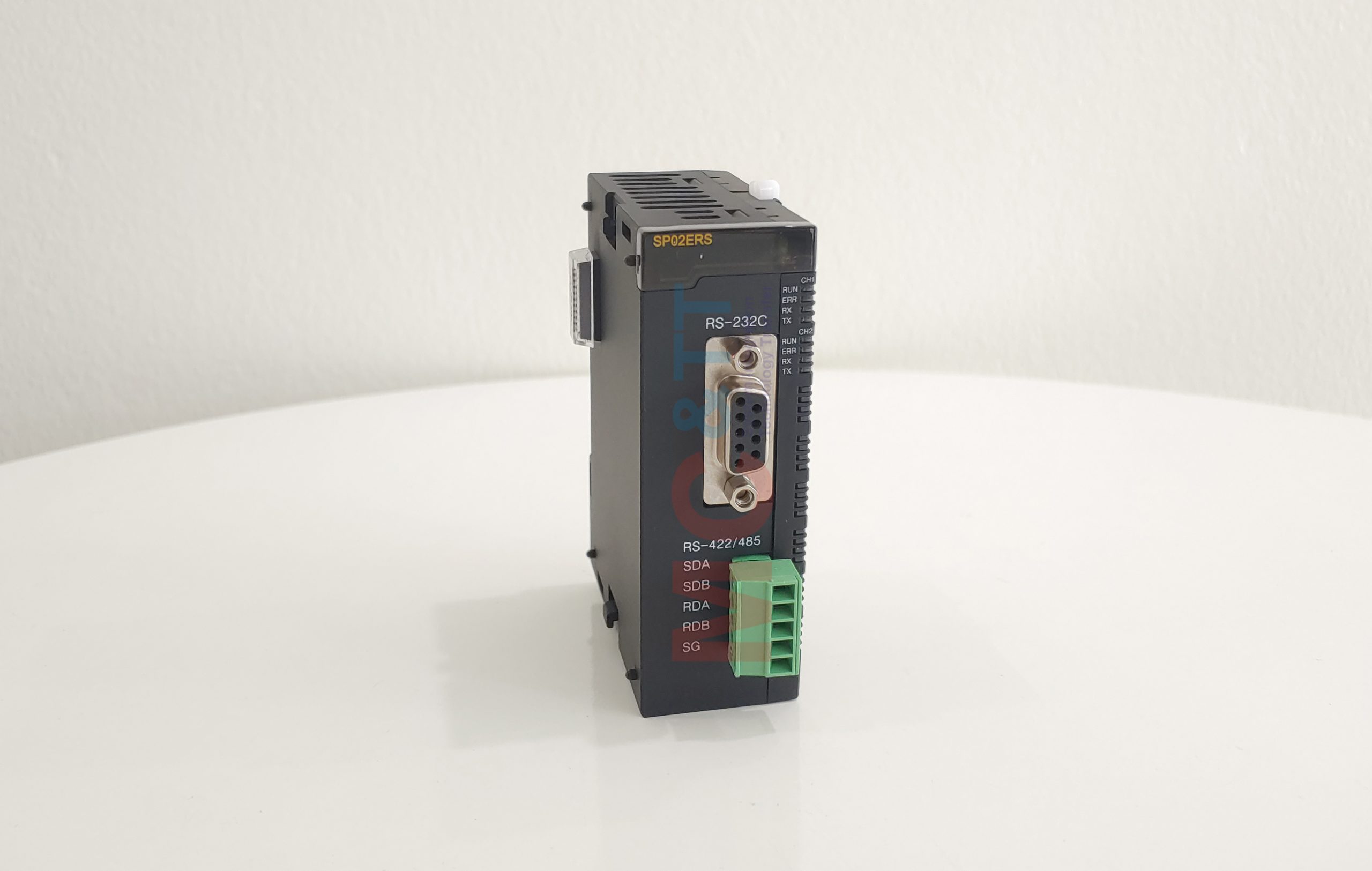

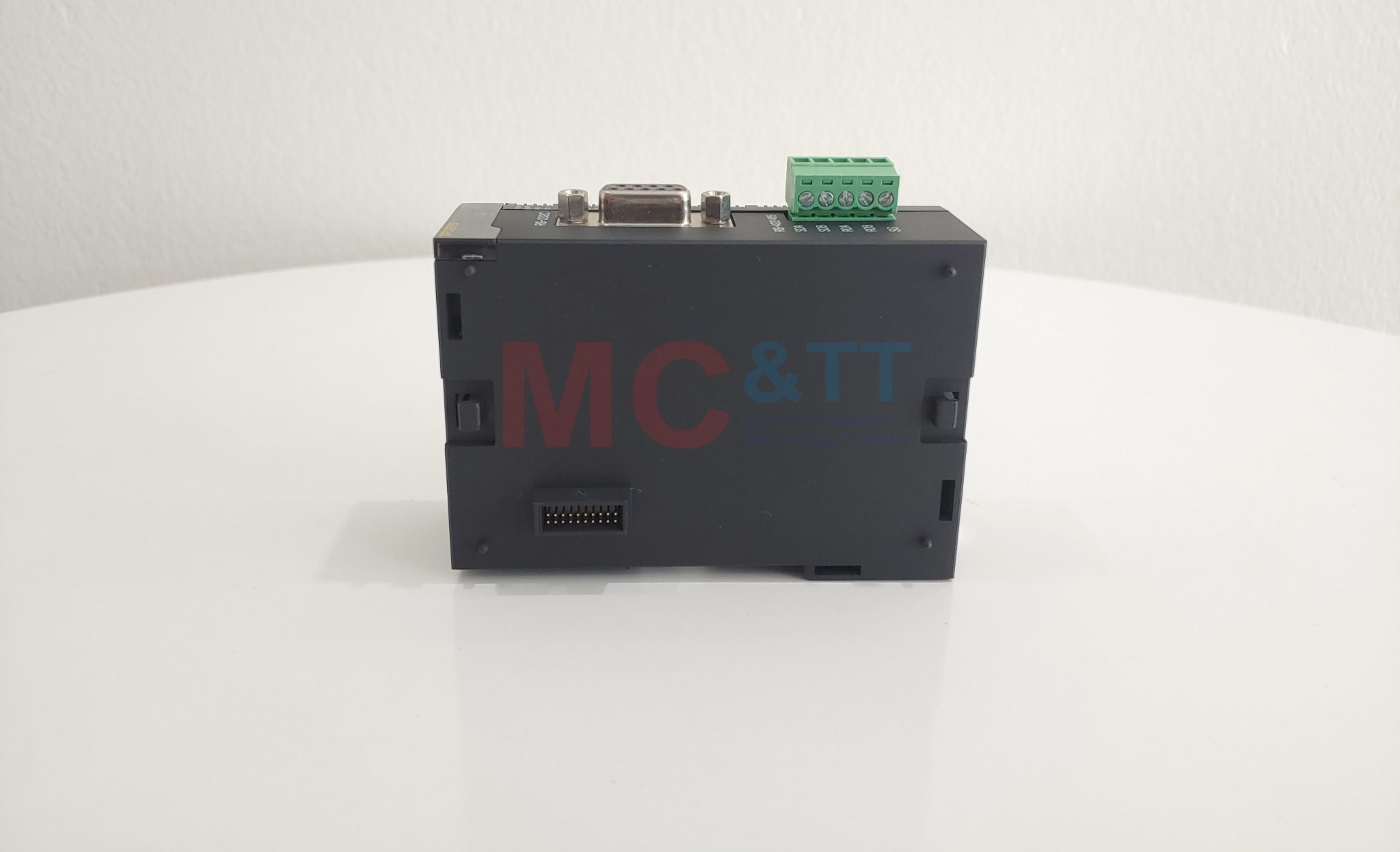

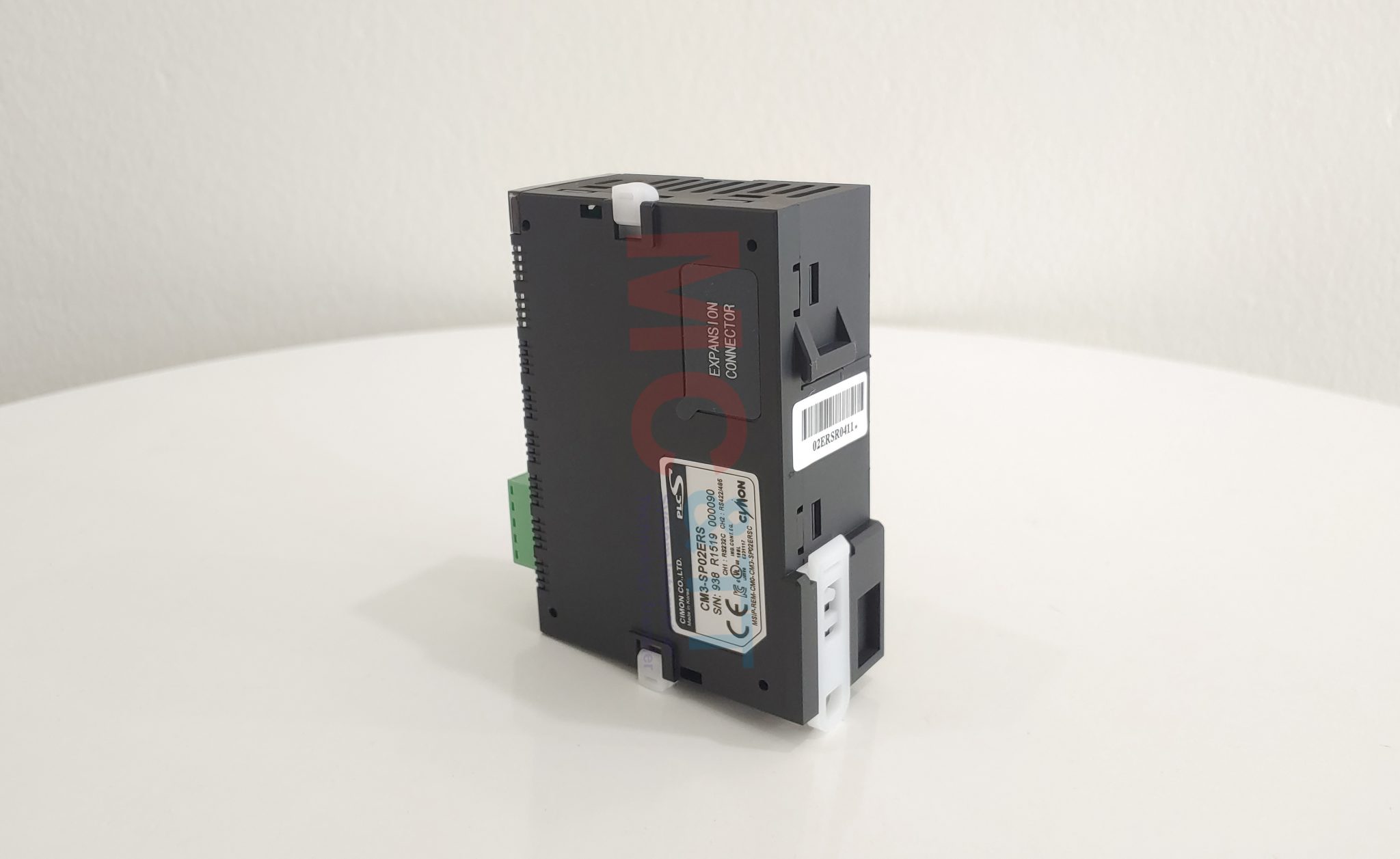

Module truyền thông 1 cổng RS-232 + 1 cổng RS-485/422 Cimon CM3-SP02ERS

Chia sẻ:
Mã sản phẩm: CM3-SP02ERS
Thương hiệu: Cimon
Tình trạng: Còn hàng

RS232C 1CH, RS422/485  1CH, MODBUS RTU Master

Liên hệ
Mô tả

Module truyền thông 1 cổng RS-232 + 1 cổng RS-485/422 Cimon CM3-SP02ERS

Tính năng

  • Mỗi kênh có thể hoạt động độc lập bằng cách tạo giao thức của bên thứ ba cho các kênh RS-232C và RS422/ 485.
  • Dữ liệu có thể được đọc hoặc ghi thông qua giao thức HMI.
  • Hỗ trợ tối đa 32 đơn vị cho truyền thông HMI (RS422/ 485)
  • Giao tiếp modem được tích hợp vào một số module nối tiếp để điều khiển PLC từ xa.
  • Cung cấp một phạm vi tốc độ truyền thông rộng (1200bps ~ 38400bps)
  • Cổng giao tiếp RS232C và RS422 / 485 có thể được sử dụng làm kênh độc lập hoặc kênh được liên kết.
  • 1: 1/ 1: N/ n: M (trong trường hợp truyền thông RS422 / 485) khả dụng.
  • RS422 hỗ trợ Full-duplex và RS485 hỗ trợ Half-duplex (RS485).
  • Thiết RS485 như mặc định sẽ cho phép một kênh truyền thông multi-drop.
  • Các module hỗ trợ các giao thức phổ biến.
  • Chức năng MODBUS RTU Master giúp thu thập dữ liệu từ thiết bị của bên thứ ba (MODBUS Slave).
  • Các kênh RS422 / 485 được cách ly với mạch bên trong để ngăn chặn sự suy giảm chất lượng truyền thông do nhiễu.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Interface

CH1: RS-232C

CH2: RS-422/485

Comm. Method

Null Modem: Yes
Leased Line Modem: Yes
CDMA Modem: No

Comm. Mode

HMI: Yes
Loader: Yes
MODBUS Ms.: Yes
MODBUS Sl.: Yes
User-defined Protocol: Yes

Data Bit

8 bits

Stop Bit

1 or 2 bits

Parity

Even/Odd/None

Synchronous

Asynchronous

Transmission speed (bps)

1200/2400/4800/9600/19200/38400

Insulation Type

RS-232C: N/A
RS-422/485: Photocoupler

Thông tin đặt hàng

  • CM3-SP02ERS

RS232C 1CH, RS422/485  1CH, MODBUS RTU Master

Tài liệu

Catalog + Manual
