Mô tả

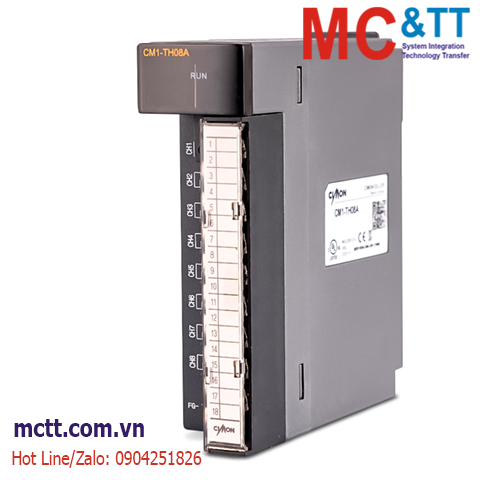

Module 8 đầu vào Điện trở nhiệt Thermistor Cimon CM1-TH08A

Tính năng

  • Một mô-đun duy nhất cung cấp tối đa 8 kênh nhiệt kế đo NTC (Hệ số nhiệt độ âm).
  • Dữ liệu nhiệt độ (℃) có thể được đo xuống vị trí thập phân đầu tiên.
  • Mỗi kênh có thể phát hiện sự ngắt kết nối dây cáp và vượt quá phạm vi đo.
  • Khi sử dụng bảng kháng nhiệt độ nhiệt điện trở, nhiệt độ tối thiểu, trung bình và tối đa mong muốn (℃) và điện trở (Ω) có thể được thiết lập để đo.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Range of Thermistor Input

NTC TYPE

Range of Thermistor Input Resistance

0~1 MΩ

Resolving Power of Thermistor
Input Resistance

0 Ω – 40 kΩ : 1 Ω

40 kΩ – 400 kΩ : 10 Ω

400 kΩ – 1 MΩ : 30 Ω

Conversion Range

Temp. Conversion value

℃, ℉ (0.1℃ Resolution)

Digital value

0~16000, -8000 – 8000

Resistance-Temperature Calculation

Steinhart-Hart thermistor polynomial

Accuracy

±0.3 % (Full Scale)

Max. Conversion Speed

4 sec (8 ch)

Number of Temp. Input

8

Insulation Type

Between CPU and analog arithmetic: Photo-coupler

Between Channels: None

Connection Terminal

18-point Terminal Block

Thông tin đặt hàng

  • CM1-TH08A

8 Channel (NTC type Thermistor)

Tài liệu

Catalog + Manual
