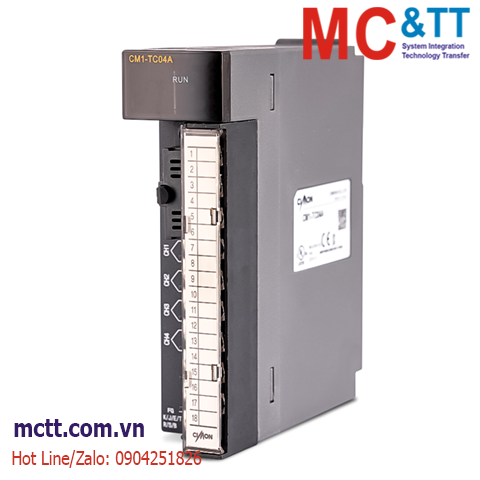

Module 4 đầu vào nhiệt độ TC Cimon CM1-TC04A
Tính năng
- Mô-đun TC có thể kết nối trực tiếp 8 loại cặp nhiệt điện (K, J, E, T, R, S, B, N) và biểu thị nhiệt độ chuyển đổi là Celsius hoặc Fahrenheit (̊C, ̊F).
- Nó có thể chuyển đổi giá trị nhiệt độ thành giá trị kỹ thuật số đến vị trí thập phân đầu tiên.
- Mô-đun TC chuyển đổi dữ liệu nhiệt độ thành giá trị kỹ thuật số nhị phân 16 bit. Nó chuyển đổi giá trị tối đa và tối thiểu của cặp nhiệt điện thành 0 ~ 16.000 (-8.000 ~ 8.000).
- Nó chỉ ra nhiệt độ từ tối thiểu -50 C đến tối đa +50 C và giá trị kỹ thuật số -192 ~ 16191.
- Nếu giá trị tối thiểu và tối đa được thiết lập, mô-đun TC chuyển đổi giá trị tối thiểu thành 0 (-8.000) và giá trị tối đa thành 16.000 (8.000).
- Mỗi kênh của mô-đun TC có thể phát hiện sự ngắt kết nối Cặp nhiệt điện, cáp và vượt quá phạm vi đo.
- TC04A có 4 kênh cho cặp nhiệt điện.
- Không giới hạn số lượng mô-đun TC được cài đặt trên một Base.
- Đèn LED được bật sáng ở trạng thái bình thường và nhấp nháy trong khoảng thời gian 0,3 giây ở trạng thái lỗi.
Thông số kỹ thuật
Items |
CM1-TC04A |
Available Thermocouple |
Type K, J, E, T, B, R, S, N |
Digital Output |
Digitally converted value: 0 ~ 16000(-8000~8000),
Converted temperature value:(Range of measured temp.X10) |
Range of Temperature |
Type |
Code |
Range of Measured Temperature (°C) |
Range of Measured Voltage (μV) |
K |
KS C1602 |
-200.0~1200.0 |
-5891~48828 |
J |
-200.0~800.0 |
-7890~45498 |
E |
-200.0~600.0 |
-8824~45085 |
T |
-200.0~400.0 |
-5602~20869 |
B |
400.0~1800.0 |
786~13585 |
R |
0.0~1750.0 |
0~21006 |
S |
0.0~1750.0 |
0~18612 |
N |
-200.0~1250.0 |
-3990~43846 |
|
RJC |
Automatic |
Detecting the breaking of wires |
Each channel |
Accuracy |
±[ Full Scale]x0.3%+1°C(RJC Error)] |
Max. Converted Rate |
50ms / 1 Channel |
No. of Input Channels |
4 channels /module |
Insulation |
Between input terminal and PLC: Photo- Couple, Between output channels: No |
Connection Terminal |
18 points Terminal Block |
Consumption
current
(mA) |
+5V |
60 |
+15V |
30 |
-15V |
10 |
Thông tin đặt hàng
4 Channel Thermocouple (K,J,E,T,B,R,S,N)
