Mô tả

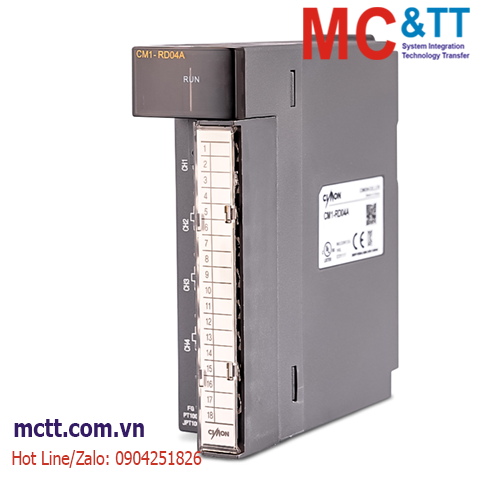

Module 4 đầu vào nhiệt độ RTD Cimon CM1-RD04A

Tính năng

  • Nhiệt độ được chuyển đổi bằng bộ phát hiện thay đổi nhiệt độ  Pt100 hoặc Jpt100 có thể được hiển thị theo ℃ hoặc ℉ và các giá trị nhiệt độ có thể được xử lý dưới dạng giá trị kỹ thuật số đến vị trí thập phân đầu tiên.
  • Dữ liệu nhiệt độ được chuyển đổi thành dữ liệu nhị phân 16 bit, có thể được xử lý dưới dạng giá trị kỹ thuật số.
  • Mỗi kênh có thể phát hiện sự hỏng nhiệt  điện trở, đứt dây cáp và vượt quá phạm vi đo.
  • Có 4 kênh để kết nối PT100, JPT100
  • Số lượng mô-đun được sử dụng trên một cơ sở không bị giới hạn.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Available RTD

Pt100

(JIS C1640-1989, DIN 43760-1980)

JPt100

(KS C1603-1991, JIS C1604-1981)

Range of Temperature Input

Pt100:-200.0°C to 600°C

(18.48 to 319.59Ω)

JPt100:-200.0°C to 600°C

(17.14 to 317.28Ω)

Digital Output

Digital converted value (14-bit):
-192–16191 (-8192–8192, 0–16000, -8000–8000)
Digital converted value (16-bit):
0–65000 (-32768–32767, 0–64000, -32000–32000)
(First decimal place value*10)

Detection of Broken Wires

3 wires for each channel

Accuracy

±0.1% [Full Scale]

Max. Conversion Speed

50 ms / 1 channel

Number of Temperature Input

4 Ch. / 1 module

Insulation Type

Between input terminal and PLC power: Photo-coupler

Between channels: None

Connection Terminal

18-point Terminal Block

Occupied I/O Inputs

16

Current Consumption (mA)

+5 V

50

+15 V

30

-15 V

10

Thông tin đặt hàng

  • CM1-RD04A

4 Channel (PT100, JPT100)

Tài liệu

Catalog + Manual
