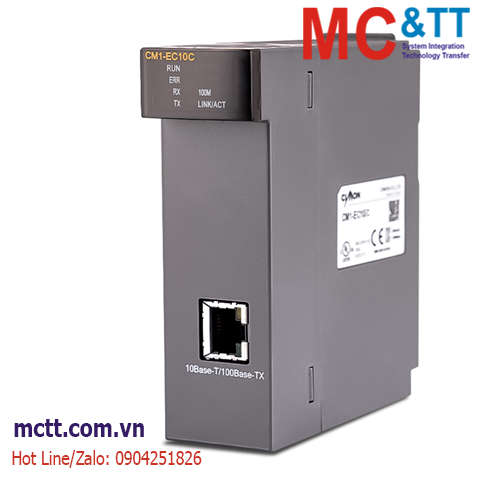

Module truyền thông 1 cổng Ethernet Cimon CM1-EC10C
Tính năng
- Theo tiêu chuẩn IEE802.3.
- Hỗ trợ các giao thức ARP, ICMP, IP, TCP, UDP.
- Hỗ trợ DHCP bằng cách sử dụng với CIMON-SCADA (CM1-EC10C).
- Cung cấp tính năng Modbus/ TCP Master, cho phép kết nối tuyệt vời với thiết bị thương hiệu khác.
- Hỗ trợ PLC Link để liên lạc tốc độ cao giữa các PLC CIMON và có thể giao tiếp với Max.64 trạm .
- Đối với PLC Link, Max.4 module Ethernet có thể được sử dụng trên một Base PLC.
- High-speed linkage để liên lạc đồng thời dọc theo PLC CIMON, và lên đến 64 trạm giao thức DNP 3.0 (CM1-EC01DNP, CM1-EC04DNP)
Thông số kỹ thuật
| Model |
CM1-EC01A |
CM1-EC10A |
CM1-EC10B |
CM1-EC10C |
| Interface |
10BASE-T |
10BASE-T
100BASE-TX |
100BASE-FX |
10BASE-T
100BASE-TX |
| Data Transmit Speed |
10Mbps |
10/100Mbps |
100Mbps |
10/100Mbps |
| Max.Distance(Node) |
100m |
100m |
2km |
100m |
| Service Capacity |
UDP 9 Services
TCP 9 Services |
UDP 16 Services
TCP 16 Services |
UDP 16 Services
TCP 16 Services |
UDP 16 Services
TCP 16 Services |
| Transmission Media |
UTP/STP
Category5 |
UTP/STP
Category5
Auto MDIX |
SC, Multi-Mode
(1310mm) |
UTP/STP
Category5
Auto MDIX |
| SERVICE |
Loader |
Yes(UDP) |
| HMI Protocol |
Yes(TCP,UDP) |
| MODBUS/TCP Sl. |
Yes |
| MODBUS/TCP Ms. |
No |
Yes |
Yes |
No |
| PLC Link(Private Net) |
Yes |
No |
No |
No |
| PLC Link(public Net ) |
Yes |
Yes |
Yes |
No |
| High Speed PLC Link |
No |
Yes |
Yes |
No |
| DHCP |
No |
No |
No |
Yes |
| DNP3.0 |
No |
No |
No |
No |
Thông tin đặt hàng
10/100Mbps, UDP/TCP, DHCP
Tài liệu
Catalog + Manual
