Mô tả

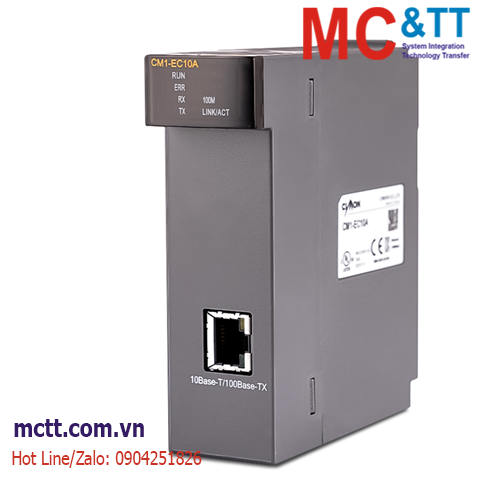

Module truyền thông 1 cổng Ethernet Cimon CM1-EC10A

Tính năng

  • Theo tiêu chuẩn IEE802.3.
  • Hỗ trợ các giao thức ARP, ICMP, IP, TCP, UDP.
  • Hỗ trợ DHCP bằng cách sử dụng với CIMON-SCADA (CM1-EC10C).
  • Cung cấp tính năng Modbus/ TCP Master, cho phép kết nối tuyệt vời với thiết bị thương hiệu khác.
  • Hỗ trợ PLC Link để liên lạc tốc độ cao giữa các PLC CIMON và có thể giao tiếp với Max.64 trạm .
  • Đối với PLC Link, Max.4 module Ethernet có thể được sử dụng trên một Base PLC.
  • High-speed linkage để liên lạc đồng thời dọc theo PLC CIMON, và lên đến 64 trạm giao thức DNP 3.0 (CM1-EC01DNP, CM1-EC04DNP)

Thông số kỹ thuật

Model CM1-EC01A CM1-EC10A CM1-EC10B CM1-EC10C
Interface 10BASE-T 10BASE-T
100BASE-TX
100BASE-FX 10BASE-T
100BASE-TX
Data Transmit Speed 10Mbps 10/100Mbps 100Mbps 10/100Mbps
Max.Distance(Node) 100m 100m 2km 100m
Service Capacity UDP 9 Services

TCP 9 Services

UDP 16 Services
TCP 16 Services
UDP 16 Services
TCP 16 Services
UDP 16 Services
TCP 16 Services
Transmission Media UTP/STP
Category5
UTP/STP
Category5
Auto MDIX
SC, Multi-Mode
(1310mm)
UTP/STP
Category5
Auto MDIX
SERVICE Loader Yes(UDP)
HMI Protocol Yes(TCP,UDP)
MODBUS/TCP Sl. Yes
MODBUS/TCP Ms. No Yes Yes No
PLC Link(Private Net) Yes No No No
PLC Link(public Net ) Yes Yes Yes No
High Speed PLC Link No Yes Yes No
DHCP No No No Yes
DNP3.0 No No No No

Thông tin đặt hàng

  • CM1-EC10A

10/100Mbps, UDP/TCP, MODBUS TCP Master

Tài liệu

Catalog + Manual
