Mô tả

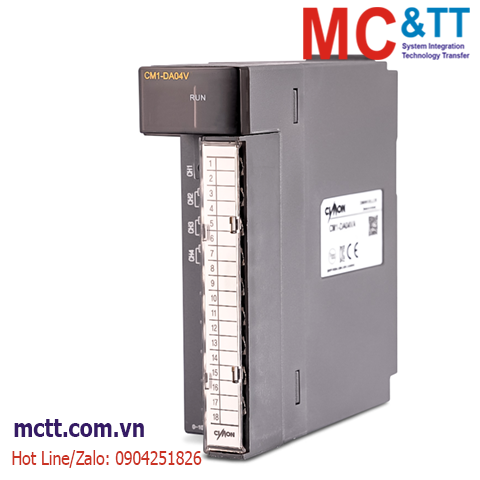

Module 4 đầu ra điện áp tương tự Cimon CM1-DA04V

Tính năng

  • DA08I có 8 kênh đầu ra tương tự cho dòng điện (4 ~ 20mA).
  • DA04I có 4 kênh đầu ra tương tự cho dòng điện (4 ~ 20mA).
  • DA08V có 8 kênh đầu ra analog cho điện áp (-10 ~ 10V).
  • DA04V có 4 kênh đầu ra analog cho điện áp (-10 ~ 10V).
  • DA08VA có 8 kênh đầu ra analog cho điện áp (0 ~ 10V).
  • DA04VA có 4 kênh đầu ra tương tự cho điện áp (0 ~ 10V).
  • Nếu bạn chọn giá trị kỹ thuật số thay đổi thành 1/16000, nó có thể được chuyển đổi thành giá trị tương tự độ phân giải cao.
  • Mô-đun DA được sử dụng để chuyển đổi giá trị kỹ thuật số (Dữ liệu nhị phân 16 bit đã ký) thành tín hiệu tương tự (điện áp hoặc dòng điện). Nó chuyển đổi giá trị kỹ thuật số từ 0 ~ 160000 (-8000 ~ 8000) thành giá trị tương tự 4 ~ 20mA (-10 ~ 10V).
  • Thông qua cài đặt Hold/Clear, người dùng có thể chọn một trong các trạng thái hiển thị bên dưới:
  • Khi chế độ RUN được chuyển sang chế độ STOP, nó sẽ xuất giá trị bù (4mA, -10V). Mặc dù chế độ RUN được chuyển sang chế độ STOP, nó vẫn duy trì cùng một giá trị.

  • Kênh mà chuyển đổi bị cấm xuất ra giá trị bù (4mA, -10V).
  • Giá trị offset / gain có thể được đặt đơn giản trong phần mềm CICON.
  • Không có giới hạn về số lượng mô-đun có thể được cài đặt trên một cơ sở duy nhất.
  • Đèn LED bật sáng trong điều kiện bình thường và nhấp nháy trong khoảng 0,3 giây trong điều kiện lỗi.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Number of Analog Input

4

Analog Output

-10 – +10 V

Digital Conversion

-192 – 16191 (-8192 – 8191)

Accuracy

No more than ±0.1%

Conversion Speed

10 ms

Absolute Max. Input

Voltage : ±15 V

Insulation Type

Between Input terminal and PLC: Photo-coupler

No insulation between output channels

No insulation between power and analog output

Power Supply

None

Occupied I/O points

16

Connection Terminal

18-point Terminal Block

Current Consumption (mA)

+5 V

50

+15 V

50

-15 V

30

24 V

Thông tin đặt hàng

  • CM1-DA04V

DA 4CH, 14Bit, Voltage Output -10~+10V

Tài liệu

Catalog + Manual

Phần mềm lập trình PLC
