Mô tả

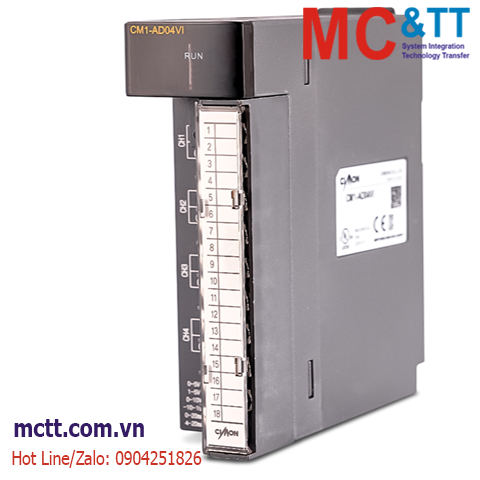

Module 4 đầu vào tương tự Cimon CM1-AD04VI

Tính năng

  • CM1-AD04VI / CM1-AD04W là mô-đun AD được sử dụng để chuyển đổi 4 kênh điện áp và dòng điện.
  • CM1-AD08I có 8 kênh đầu vào tương tự cho dòng điện.
  • CM1-AD08V có 8 kênh đầu vào tương tự cho điện áp.
  • AD04VI, AD04W, AD16VI (0 ~ 20mA, 4 ~ 20mA, 0 ~ 5V, 1 ~ 5V, -10 ~ 10V, 0 ~ 10V)
  • AD08I (0 ~ 20mA, 4 ~ 20mA)
  • AD08V (0 ~ 5V, 1 ~ 5V, -10 ~ 10V, 0 ~ 10V)
  • Có hai phương thức chuyển đổi AD mà người dùng có thể chọn: Xử lý trung bình và Xử lý lấy mẫu.
  • Mô-đun đầu vào tương tự chuyển đổi giá trị Min,Max đầu vào thành 0 ~ 16.000 (-8.000 ~ 8.000).
  • Nếu giá trị đầu vào nằm ngoài phạm vi, nó sẽ chuyển thành -192 ~ 16,191 (-8192 ~ 8191). Nếu giá trị vượt quá điều này, giá trị -192 ~ 16.191 (-8192 ~ 8191) là cố định.
  • Không có giới hạn về số lượng mô-đun có thể được cài đặt trên một Base.
  • Đèn LED bật sáng trong điều kiện bình thường và nhấp nháy trong khoảng 0,3 giây trong điều kiện lỗi.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

Number of Analog Input

4

Analog Input

0 – +5 V (0 – 20 mA)

1 – +5 V (4 – 20 mA)

0 – +10 V

-10 V – +10 V

Accuracy

±0.3% (Full Scale)

Conversion Speed

5 ms / 1 ch

Absolute Max. Input

Voltage: ±12 V,
Current: ±25 mA

Insulation Type

Insulation between Analog and Digital

Occupied I/O points

16

Connection Terminal

18-point Terminal Block

Current Consumption (mA)

+5 V

50

+15 V

40

-15 V

35

Thông tin đặt hàng

  • CM1-AD04VI

AD 4CH, 14Bit, Voltage/Current Input

Tài liệu

Catalog + Manual
