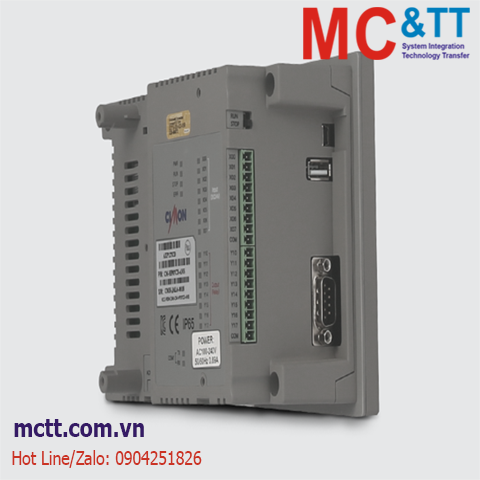

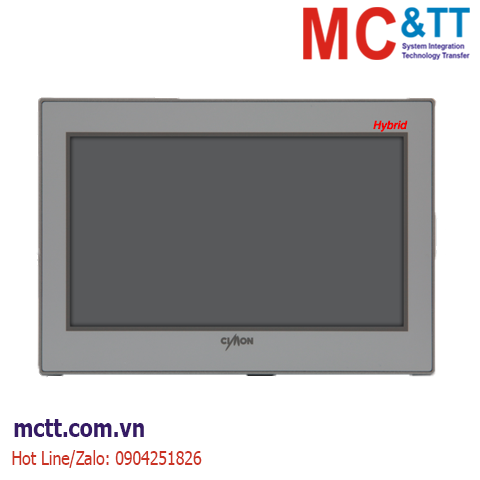

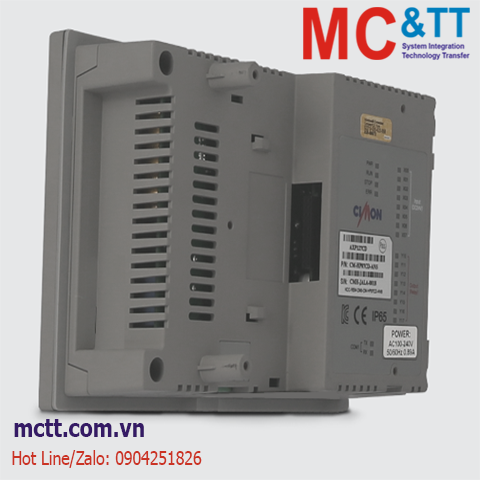

Màn hình cảm ứng HMI 7 inch tích hợp PLC HYBRID Xpanel Cimon CM-HP07CD-DNR
Tính năng
- PLC tiên tiến nhất tích hợp hoàn hảo với HMI có màn hình sắc nét và sống động
– Lỗ treo tường VESA tiêu chuẩn 100X100mm được trang bị ở mặt sau để dễ dàng gắn vào giá đỡ VESA.
- Có thể mở rộng với các Module PLC-S
– Các module mở rộng PLC-S hiện có hoạt động với XPANEL Hybrid. (Tối đa 2 mô đun mở rộng PLC-S)
- Tích hợp PLC chính hãng
– PLC được tích hợp với HMI để hỗ trợ đầy đủ chức năng của PLC-S và XPANEL.
- Thiết bị đầu cuối dây PLC có thể tháo rời
– Mỗi thiết bị đầu cuối kết nối có thể tháo rời để cài đặt và bảo trì thuận tiện.
– Cổng USB cung cấp kết nối đồng thời với XPANEL Designer và CICON Software.
Thông số kỹ thuật
HMI Part (Xpanel)
| Model |
HP07CD-AER |
HP07CD-ANR |
HP07CD-AES |
HP07CD-ANS |
| HP07CD-DER |
HP07CD-DNR |
HP07CD-DES |
HP07CD-DNS |
| LCD Size |
7 inches |
| LCD Type |
TFT Color |
| Color |
65,536 colors |
| Resolution |
WVGA 800×480 |
| Backlight |
LED |
| Luminance |
400cd/m2 |
| Touch Panel |
Resistive 4 wire |
| Memory |
128MByte DDR2 |
| Storage Space |
128MByte SLC NAND Flash |
| SD Card |
1 SD Slot |
None |
1 SD slot |
None |
| COM1(HMI) |
RS232C/RS422/RS485 |
| COM2(HMI) |
RS232C (Internal) |
| COM1(PLC) |
RS232C |
RS485 |
| COM2(PLC) |
RS232C (Internal) |
| Ethernet |
10/100 BaseT |
None |
10/100 BaseT |
None |
| USB Host |
1 port |
| Tool Port |
1 USB device |
| Audio |
1 port |
None |
1 port |
None |
| Voltage |
-A: AC100-240V / -D: DC24V |
| Power Consumption |
9.6W |
| OS |
Windows CE 6.0 |
| Dimension(mm) |
185 x 127 x 80.5 |
| Panel Cut(mm) |
177 x 119 |
PLC Part (PLC-S)
| Item |
Specification |
Remark |
| Power |
DC 12 – 24V |
|
| Program control method |
Cyclic Execution, Time Driven Interrupt |
|
| I/O control method |
Indirect method, Directed by program instruction |
|
| Program language |
LD(Ladder Diagram), IL(Instruction List), SFC(Sequential Function Chart) |
|
| Data processing method |
32 Bit |
|
| Instructions |
Sequence |
55 Instruction |
|
| Application |
389 Instruction |
|
| Processing speed (Sequence) |
300 ns/Step |
|
| Program capacity |
10K Step |
|
| Maximum I/O points |
96pts / Option module + 2 PLC-S modules |
|
| Operation mode |
Remote Run, Remote Stop |
|
| Back-up method |
K address by (Latch) parameter |
|
| Total program |
128 |
|
| Total program (Max.128) |
Scan |
Scan, Subroutine, Cold/Hot Start initialization, Periodic Interrupts |
|
| Periodic Interrupts |
Maximum 15 scan program (Minimum period :10ms) |
|
| Special |
PID , HSC, IO Input Filter, Special Card init |
|
| Communication |
User Protocol(Serial) Comm. Program, MODBUS/RTU Master |
|
| Etc. |
SFC, FBD (Function Block Diagram) |
|
| Self-diagnosis function |
Detect delay of scan time, memory, I/O, Power Supply |
|
| Restart |
Cold, Hot Restart |
|
| Maximum expansion |
1 CPU module + maximum 3 expansion modules |
|
| Data memory |
X |
1024 pts (X0000 – X063F) |
Bit |
| Y |
1024 pts (Y0000 – Y063F) |
Bit |
| M |
8192 pts (M0000 – M511F) |
Bit |
| L |
4096 pts (L0000 – L255F) |
Bit |
| K |
4096 pts (K0000 – K255F) |
Bit |
| F |
2048 pts (F0000 – F127F) |
Bit |
| T |
512 pts (T0000 – T0511) |
Word |
| C |
512 pts (C0000 – C0511) |
Word |
| S |
100 states x 100 set (00.00 – 99.99) |
|
| D |
10000 words (D0000 – D9999) |
Word |
| Z |
1024 words (Call Stack : Z0000 – Z0063, Z1000 – Z1063) |
Word |
| R |
16 points (Index) |
|
| High Speed Counter |
16Kpps (In case of 2Ph. 2Multi. Max 4Kpps)/ 1Phase pulse Input + Direction signal |
|
| PID |
32 Channels, Auto-Tuning |
|
| RTC |
Battery (CR2032 Backup) |
|
| Comm. Channel |
Standard : USB Loader, Serial 1(RS232C)/Optional : Serial 1Ch(RS485 or RS232) |
|
| Etc. |
Real number operation, Online edit |
|
Thông tin đặt hàng
Hybrid Xpanel Product Line-Up
| No. |
Model |
Specification |
| 1 |
CM-HP07CD-DNR |
7″ XPANEL + PLC(CPU, RS232C), DC24V, Relay DI 8/DO 8, USB Loader |
| 2 |
CM-HP07CD-ANR |
7″ XPANEL + PLC(CPU, RS232C), AC Free, Relay DI 8/DO 8, USB Loader |
| 3 |
CM-HP07CD-DNS |
7″ XPANEL + PLC(CPU, RS485), DC24V, Relay DI 8/DO 8, USB Loader |
| 4 |
CM-HP07CD-ANS |
7″ XPANEL + PLC(CPU, RS485), AC Free, Relay DI 8/DO 8, USB Loader |
| 5 |
CM-HP07CD-DER |
7″ XPANEL + PLC(CPU, RS232C), DC24V, Relay DI 8/DO 8, USB Loader, Ethernet, SD card slot |
| 6 |
CM-HP07CD-AER |
7″ XPANEL + PLC(CPU, RS232C), AC FREE, Relay DI 8/DO 8, USB Loader, Ethernet, SD card slot |
| 7 |
CM-HP07CD-DES |
7″ XPANEL + PLC(CPU, RS485), DC24V, Relay DI 8/DO 8, USB Loader, Ethernet, SD card slot |
| 8 |
CM-HP07CD-AES |
7″ XPANEL + PLC(CPU, RS485), AC FREE, Relay DI 8/DO 8, USB Loader, Ethernet, SD card slot |
Tùy chọn
| Expansion Modules (PLC-S) |
| 1 |
CM-HP-DM |
DUMMY |
Expansion dummy for Hybrid XPANEL |
| 2 |
CM-HP-EAA |
AIO-4 |
Analog module (AI 2ch, AO 2ch) for Hybrid XPANEL |
| 3 |
CM-HP-EDR |
DI8/DO6 |
DI 8 pts [TR Sink/Source], DO 6 pts [relay]) |
- Có thể cài đặt tối đa 2 mô-đun mở rộng PLC-S với CM-HP-DM, CM-HP-EAA, CM-HP-EDR.
Module tùy chọn
Digital I/O
| No. |
Model |
Type |
Specification |
| 1 |
CM3-SP32EDO |
DI-32 |
DI 32 pts, DC 24V |
| 2 |
CM3-SP32EOT |
DO-32 |
DO 32 pts. DC 24V TR (Sink) |
| 3 |
CM3-SP32EOC |
DO-32 |
DO 32 pts. DC 24V TR (Source) |
| 4 |
CM3-SP16EOR |
DO-16 |
DO 16 pts, Relay Output |
| 5 |
CM3-SP32EDT |
DI-16 / DO-16 |
DI 16 pts, DO 16 pts, TR (Sink) |
Analog I/O & Temp. Measuring
| No. |
Model |
Type |
Specification |
| 1 |
CM3-SP04EAO |
AI-4 |
AI 4CH Current/Voltage |
| 2 |
CM3-SP04EAA |
AIO-4 |
AI 2CH / AO 2CH Current Voltage |
| 3 |
CM3-SP04EOAI |
AO-4 |
AI 4CH RTD |
| 4 |
CM3-SP04EOAI |
AI 4CH TC |
| 5 |
CM3-SP04EOAI |
AI 4CH TC & RTD MUX |
| 6 |
CM3-SP04EOAI |
AO-4 |
AO 4CH Current Output |
| 7 |
CM3-SP04EOAV |
AO 4CH Voltage Output |
Module truyền thông
| No. |
Model |
Type |
Specification |
| 1 |
CM3-SP02ERS |
Comm. |
RS232C 1CH, RS422/485 1CH, MODBUS RTU Master |
| 2 |
CM3-SP02ERR |
RS232C 2CH. MODBUS RTU Master |
| 3 |
CM3-SP01EET |
10/100Mbps, UDP/TCP, TCP MODBUS Master |
Phụ kiện
| No. |
Model |
Type |
Specification |
| 1 |
CM0-TB32M |
SP32MDT |
Multi-Terminal Block |
| 3 |
CM0-SCB15E |
SP32EDO, SP32EOT |
I/O 32 Connection Cable (1.5m) |
