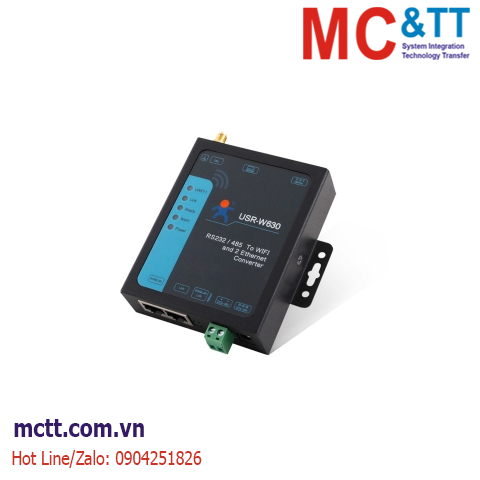

USR-W630 là bộ chuyển đổi tín hiệu 1 cổng RS-232/485 sang 2 cổng Ethernet/ Wi-Fi hỗ trợ chuyển đổi giao thức Modbus TCP/ RTU của hãng USR.
USR-W610 là thiết bị có thể thực hiện giao tiếp dữ liệu giữa cổng nối tiếp và Ethernet/Wi-Fi. Nó đi kèm với 2 cổng Ethernet gồm LAN và WAN/LAN. Thông qua cấu hình đơn giản qua Web Server hoặc lệnh AT có thể chỉ định chi tiết làm việc, thực hiện truyền dữ liệu nối tiếp và gói dữ liệu TCP/IP trong suốt bằng bộ chuyển đổi. Nó có thể hoạt động như TCP/UDP Client, TCP/UDP server, HTTPD client và MQTT client. Khi hoạt động như TCP client hoặc MQTT client, nó hỗ trợ mã hóa SSL/TLS, có thể đảm bảo an toàn dữ liệu trong khi truyền dữ liệu. Nó cũng có thể hỗ trợ chuyển đổi giao thức Modbus RTU/TCP và Modbus Polling. Nó có thể được sử dụng rộng rãi trong nông nghiệp thông minh, điều trị y tế thông minh, giám sát nhà máy và các tình huống khác.
Tính năng
- WIFI@2.4GHz 802.11b/g/n wireless standards,
- Works as AP/STA/AP+STA, repeater, and bridge mode.
- Usrlink is supported.
- Supports TCP Server/TCP Client/UDP Server/UDP Client/HTTP Client/MQTT client mode.
- SSL/TLS encryption V1.2, compatible with lower version.
- Web socket function supported.
- 1 x RS232/485 serial port, 2 x 10/100M RJ45( LAN port and WAN/LAN port which can be configurable).
- 1.5KV electrostatic protection for Ethernet port.
- Registration packet, heartbeat packet, and timeout reset is supported.
- Support Web Server, setup software, serial/network AT command to configure module.
- Rich indicator: Power, Work, Ready, Link, UART1.
- Wide voltage DC 5~36V, support 5.5*2.1 standard power interface and terminal power.
- Double supply, one in and one out supply for device.
- Add hardware watch dog, makes more stable.
- Long distance communication: two serial server can transport for 280m.
- Remote firmware upgrading supported.
Thông số kỹ thuật
| Ethernet |
| Port Number |
2 ethernet ports: 1 x LAN, 1 x WAN/LAN |
| Buffer |
Rx/TX: Max 16K bytes |
| Protection |
2 KV Electromagnetic isolation for Ethernet port |
| Network Protocol |
IP/TCP/UDP/DHCP/DNS/https/ ARP/ICMP/Web socket/httpsd client |
| Speed Rate |
10/100 Mbps, MDI/MDIX |
| Wi-Fi |
| Certificate |
FCC/CE |
| WiFi |
802.11 b/g/n |
| Frequency Range |
2.412GHz-2.484GHz |
| Transmit Power |
802.11b: +19dBm(Max)
802.11g: +18dBm(Max)
802.11n:+17dBm(Max) |
| Receive Sensitivity |
802.11b: -89dBm
802.11g: -81dBm
802.11n: -73dBm |
| Hardware |
| Interface Standard |
RS232：300～460.8Kbps
RS485：300～230.4Kbps |
| Input Voltage |
DC5～36V |
| Operating Temp. |
-40℃～ 85℃ |
| Storage Temp. |
-40℃～ 125℃ |
| Size |
86*82.5*25mm(L*W*H) |
| Software |
| Network Mode |
Station/AP/AP+Station |
| Security |
WEP/WPA-PSK/WPA2-PSK |
| Encryption |
WEP64/WEP128/TKIP/AES |
| Work Mode |
Transparent transmission / serial AT command/
https Client、Modbus TCP<=>Modbus RTU |
| Setting Command |
AT+command |
| Networking Protocol |
TCP/UDP/ARP/ICMP/DHCP/DNS/https |
| Max. Client Number in TCP Server Mode |
24 |
| Configuration |
Web sever+ AT command |
Download
USR-W630-spec
USR-W630 User Manual
Thông tin đặt hàng
| USR-W630 |
Modbus 1*RS232/RS485 to wifi/1*WAN/LAN+1*LAN serial converters |
