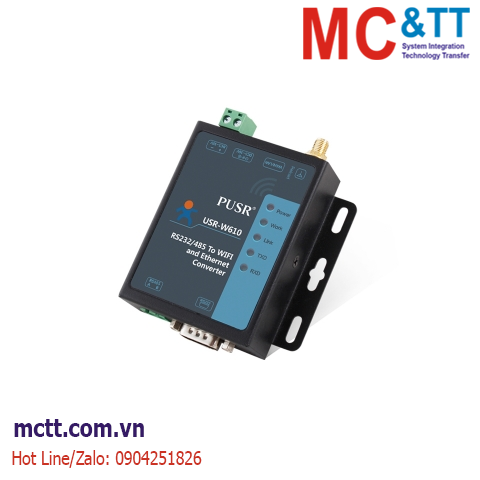

USR-W610 là bộ chuyển đổi tín hiệu 1 cổng RS-232/485 sang 1 cổng Ethernet/ Wi-Fi hỗ trợ chuyển đổi giao thức Modbus TCP/ RTU của hãng USR.
USR-W610 là thiết bị có thể thực hiện giao tiếp dữ liệu giữa cổng nối tiếp và Ethernet/Wi-Fi. Thông qua thiết bị này, giao tiếp giữa thiết bị nối tiếp tại chỗ và hệ thống SCADA từ xa có thể được thực hiện. Thiết bị có một cổng RS-232/485, nhưng không thể sử dụng đồng thời hai cổng nối tiếp. Thiết bị tích hợp nhiều giao thức mạng như MQTT, TCP, UDP, v.v. và hỗ trợ nhiều phương pháp kết nối mạng, phù hợp với nhiều tình huống khác nhau.
Tính năng
- WIFI@2.4GHz 802.11b/g/n wireless standards,
- Supports TCP Server/ TCP Client/ UDP Server/ UDP Client/ HTTP Client mode.
- Works as AP or STA or AP+STA
- Serial ports includes RS232 or RS485
- Support electrostatic protection
- Identity packet function and heartbeat packet function.
- Support Web socket function.
- The function of timeout reset, timing reset function.
- Support Web Server, setup software, serial/network AT command to configure module.
- Hardware reload.
- Support usrllink
- It can work as router and bridge
- Rich indicator LED power, work, link, RXD, TXD
- Wide voltage DC 5~36V, support 5.5*2.1 standard power interface and terminal power
- Double supply, one in and one out supply for device
- Support MAC, USR-cloud, modbus polling
- Remote upgrade
- Add hardware watch dog, makes more stable
- Support websocket and realize the timing communication for serial port and netport.
- Support webpage, setting software, serial port AT command, net AT command
- Long distance communication: two serial server can transport for 280m
- Design for location hole, convenient for install
Thông số kỹ thuật
| Ethernet |
| Port Number |
1 Ethernet Ports: 1 x WAN/LAN |
| Buffer |
Rx/TX: Max 16K bytes |
| Protection |
2 KV Electromagnetic isolation for Ethernet port |
| Network Protocol |
IP/TCP/UDP/DHCP/DNS/https/ ARP/ICMP/Web socket/httpsd client |
| Speed Rate |
10/100 Mbps, MDI/MDIX |
| Wi-Fi |
| Certificate |
FCC/CE |
| WiFi |
802.11 b/g/n |
| Frequency Range |
2.412GHz-2.484GHz |
| Transmit Power |
802.11b: +19dBm(Max)
802.11g: +18dBm(Max)
802.11n:+17dBm(Max) |
| Receive Sensitivity |
802.11b: -89dBm
802.11g: -81dBm
802.11n: -73dBm |
| Hardware |
| Interface Standard |
RS232：300～460.8Kbps
RS485：300～230.4Kbps |
| Input Voltage |
DC5～36V |
| Operating Temp. |
-40℃～ 85℃ |
| Storage Temp. |
-40℃～ 125℃ |
| Size |
86*82.5*25mm(L*W*H) |
| Software |
| Network Mode |
Station/AP/AP+Station |
| Security |
WEP/WPA-PSK/WPA2-PSK |
| Encryption |
WEP64/WEP128/TKIP/AES |
| Work Mode |
Transparent transmission / serial AT command/
https Client、Modbus TCP<=>Modbus RTU |
| Setting Command |
AT+command |
| Networking Protocol |
TCP/UDP/ARP/ICMP/DHCP/DNS/https |
| Max. Client Number in TCP Server Mode |
24 |
| Configuration |
Web sever+ AT command |
Download
USR-W610-spec
USR-W610 User Manual
Thông tin đặt hàng
| USR-W610 |
Modbus 1*RS232/RS485 to wifi/1*WAN/LAN serial converters |
