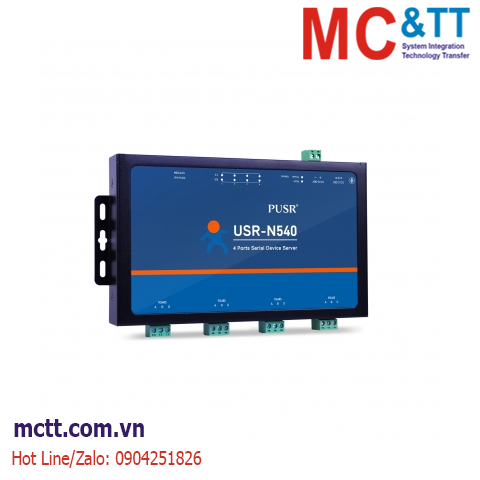

USR-N540-H7-4 là bộ chuyển đổi tín hiệu 4 cổng RS-485 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.
USR-N540 được trang bị CPU ARM Cortex-M7, có tần số chính lên đến 400MHz, hiệu suất mạnh mẽ, tốc độ truyền nhanh và độ tin cậy cao. Được trang bị ngăn xếp TCP/IP được tối ưu hóa sâu, tích hợp sẵn phần cứng và phần mềm giám sát và nhiều cơ chế duy trì kết nối, USR-N510 luôn trực tuyến. USR-N540 hỗ trợ các chế độ làm việc TCP Client, TCP Server, UDP Client, UDP Server và HTTPD Client, đạt được truyền dữ liệu trong suốt thông qua cấu hình đơn giản. USR-N520 hỗ trợ Modbus RTU Master để truy xuất dữ liệu tại hiện trường từ các đồng hồ đo nối tiếp. Sau khi thu thập dữ liệu, người dùng có thể chuyển đổi dữ liệu nối tiếp sang dữ liệu định dạng json MQTT, cho phép người dùng có được dữ liệu tại hiện trường. Thiết kế hai trong một này làm giảm độ phức tạp của hệ thống và lượng không gian cần thiết trong cấu trúc mạng, cũng như thời gian cài đặt tổng thể.
Tính năng
- Modbus Gateway function, support modbus TCP to Modbus RTU in bi-direction, work as master/slave
- Virtual COM ports connect PC/servers to remote serial devices over Ethernet
- Hardware flow control RTS/CTS
- Up to 8 simultaneous clients when act as TCP Server
- HTTPD Client and Websocket function available
- Serial port three-in-one,each port can be work as RS232/RS485/RS422 and can be used individually. Three port cant be used at one time
- Wide voltage input 9~24V
- Support Modbus Polling
- Support DNS & DHCP, automatically access IP
- One port corresponsiding to two socket
- Reload button, a key restore default Settings
- Support network printing via IP address
- Defined unique global MAC address is available
Thông số kỹ thuật
| System Information |
| Processor |
ST Cortex-M7 |
| Basic Frequency |
400MHz |
| Flash |
128K+4M byte |
| Ethernet |
| Port Number |
1 |
| Interface Standard |
8 pin RJ45 |
| Rate |
10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection |
| Protection |
2KV electromagnetism isolation, shell insulation blocking |
| Network Protocol |
IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,Web socket,httpsd client |
| Receive Buffer |
Max 16k bytes buffer |
| Serial |
| Port Number |
4 RS485 Ports, can work at the same time) |
| Interface Standard |
RS-485: 2 wire (A+,B-) half-duplex |
| Data Bits |
7,8 |
| Stop Bit |
1,2 |
| Parity Bit |
Even,Odd |
| Baud Rate |
600bps ~ 921600 bps |
| Flow Control |
XON XOFF |
| Buffer |
Send and receive 2k bytes respectively |
| Protection |
RS-485: anti-static 2KV,lightning protection |
| RS-485 Pull-up and Pull-Down Resistor |
2.2 KΩ |
| Software |
| Virtual Serial（USR-VCOM） |
Windows 2000 or higher(32 bit/64 bit) |
| Configuration |
Built-in webpage, computer set-up software, serial command |
| Basic Parameter |
| Size |
222 x 122 x 29 mm (including shell and terminals) |
| Operating Temp. |
-40 ~ 85°C (industry) |
| Storage Temp. |
-40 ~ 85°C, 5 ~ 95% RH (no condensation) |
| Input Voltage |
DC 9 ~ 36V |
| Working Current |
53mA @ 12V |
| Power |
<1W |
| More |
| Certificate |
CE,FCC,ROHS |
Download
Datasheet
[User Manual] USR-N580/N540/N520/N510 User Manual
Thông tin đặt hàng
|
USR-N510-H7 |
1 RS232/485/422 to Ethernet device server |
|
USR-N510-H7-4 |
1 RS485 to Ethernet device server |
|
USR-N520-H7 |
2 RS232/485/422 to Ethernet device server |
|
USR-N520-H7-6 |
2 RS232/485 to Ethernet device server |
|
USR-N540-H7 |
4 RS232/485/422 to Ethernet device server |
|
USR-N540-H7-4 |
4 RS485 to Ethernet device server |
|
USR-N580 |
8 RS485 to Ethernet device server |
