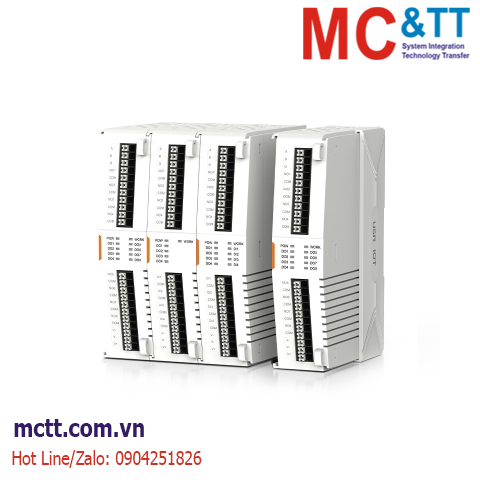

Remote I/O Module USR-IO4040, USR-IO0440, USR-IO0080, USR-IO8000, USR-IO0404
USR-IO là module I/O tiên tiến và có thể mở rộng do PUSR sản xuất, cho phép có số lượng I/O mong muốn thông qua sự kết hợp của các model khác nhau. Khi sử dụng với M100 hoặc M300 của PUSR, nó cho phép điều khiển từ xa các thiết bị IO.
USR-IOxx áp dụng thiết kế cấu trúc có thể mở rộng, kết hợp linh hoạt, giao diện RS485 tiêu chuẩn và đi kèm với giao thức Modbus RTU tiêu chuẩn cho phép kết hợp ứng dụng nhanh chóng. Bộ điều khiển được trang bị đèn báo phong phú có thể giúp người dùng xác định trạng thái thiết bị
Thông số kỹ thuật
|
Items |
Description |
|
Interface |
RS485 |
Default: 9600, NONE, 8, 1 |
|
Options for band rate: 4800, 9600, 115200, 230400 |
|
Parity bit: NONE, EVEN, ODD |
|
Data bits: 8 |
|
Stop bit(s): 1, 2 |
|
Physical Specification |
Dimensions |
79.6*58*110(mm) |
|
Installation |
DIN rail mounting & Panel mounting |
|
Status LEDs |
POW |
Steady on: Power supply is normal
Off: No power supply or abnormal power supply |
|
WORK |
Blinking: Power is on, and the device is ready. System is booted up and running |
|
DO |
Steady on: The channel output is activated |
|
DI |
Steady on: The channel is activated input signal |
|
Power |
2-pin socket |
DC:12-24V |
|
Protection |
EMC Protection |
Level 3, IEC 61000 |
|
Watchdog |
Hardware & Software watchdog |
|
|
Flame retardant rating |
V0, burning stops within 10 seconds on a vertical part allowing for drops of plastic that are not inflames. |
|
Temperature |
Operation temperature |
-25℃ ~ +75℃ |
|
Storage temperature |
-40℃ ~ +105℃ |
|
Humility |
Operation humility |
5%~95% (non-condensing) |
|
I/O |
DI |
Digital opto-isolated input (0 -2 V detected as logic low,9 -36 V detected as logic high) |
|
AI |
Analog input 4-20mA |
|
DO |
Relays, the endurance is 100,000 operations.
DC contacts rating @R (at resistive load) 3A / 30V DC.
AC contacts rating @R (at resistive load) 3A / 250V AC, NO |
|
AO |
Analog output:voltage output: 0-10V,current output: 4-20mA |
|
Modbus |
Slave address |
Range: 1~255
Default: 1 |
Download
USR-IO0080/8000/0440/4040/0404 Manual
Thông tin đặt hàng
| Model |
USR-IO4040 |
USR-IO0440 |
USR-IO0080 |
USR-IO8000 |
USR-I00404 |
| Power Input Range |
DC12-24V |
| Number of DI |
4 |
0 |
0 |
8 |
0 |
| Number of AI |
0 |
4 |
0 |
0 |
4 |
| Number of DO |
4 |
4 |
8 |
0 |
0 |
| Number of AO |
0 |
0 |
0 |
0 |
4 |
| Type of AI |
/ |
Current |
/ |
/ |
Current |
| Signal range of AI |
/ |
4~20mA |
/ |
/ |
4~20mA |
| Voltage range of DI |
9~36V |
/ |
/ |
9~36V |
/ |
| Type of DO |
Relay |
Relay |
Relay |
/ |
/ |
| Capability of DO |
3A |
3A |
3A |
/ |
/ |
| Type of AO |
/ |
/ |
/ |
/ |
Current /Voltage |
| Signal range of AO |
/ |
/ |
/ |
/ |
4-20mA
0-10V |
| Communication port |
RS485 |
| Support extendable |
√ |
√ |
√ |
√ |
√ |
