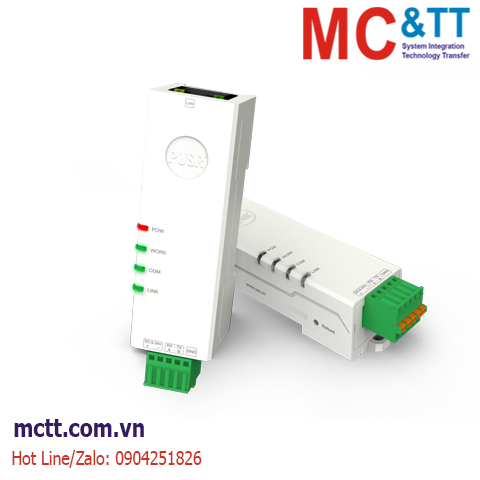

USR-DR134 là bộ chuyển đổi tín hiệu 1 cổng RS-485 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.
USR-DR13X là máy chủ cổng nối tiếp công nghiệp siêu nhỏ gọn gắn trên thanh ray DIN. Nó cho phép truyền dữ liệu hai chiều nhanh giữa các cổng nối tiếp RS232/RS485 và cổng Ethernet RJ45, có ngăn xếp giao thức TCP/IP tích hợp và khả năng mở rộng cổng Modbus. Điều này cho phép tích hợp liền mạch các thiết bị vào các tình huống công nghiệp, tạo điều kiện triển khai khuôn khổ kinh doanh nhanh chóng và tiết kiệm đầu tư nguồn nhân lực.
Dòng sản phẩm này tuân thủ các tiêu chuẩn thiết kế công nghiệp, hỗ trợ nguồn điện đầu cuối điện áp rộng. Các chế độ giao tiếp RS232/RS485 hỗ trợ tốc độ truyền dữ liệu từ 600 đến 230400bps, chịu được nhiệt độ cao và thấp và đảm bảo hoạt động ổn định 24/7, không bị ảnh hưởng bởi các điều kiện môi trường khắc nghiệt. Trải qua quá trình thử nghiệm thị trường nghiêm ngặt trong nhiều năm, dòng sản phẩm này đã được công nhận và ứng dụng rộng rãi trong nhiều ngành công nghiệp như tài chính, vận tải, mạng lưới doanh nghiệp quy mô lớn và các dự án sản xuất nhà máy.
Tính năng
- Supports both RS232 and RS485 serial signals, allowing for the selection of different specifications as needed, saving project costs.
- Flexible operating modes including TCP Client, TCP Server, UDP Client, UDP Server, and HTTPD Client.
- Enables Modbus gateway functionality for seamless integration between Modbus RTU and Modbus TCP protocols.
- Automatic polling of Modbus commands for millisecond-level data acquisition, with optional transparent or JSON protocol data reporting to servers.
- TCP Server supports up to 16 client connections, displaying connected IPs and calculating data transmission/reception based on connections.
- In TCP Server mode, when the maximum connection limit is reached, the option to kickout old connections for new ones is available.
- Features timeout restart (restart without data) with configurable time settings.
- Custom registration and heartbeat packet mechanisms ensure genuine and reliable connections,eliminating dead connections.
- DHCP functionality for automatic IP acquisition; configurable DNS server address for domainname resolution.
- 10/100Mbps adaptive Ethernet interface supports AUTO-MDIX for automatic switching between cross over and straight-through cables.
- Supports virtual serial ports, compatible with independently developed USR-VCOM software.
- Unique MAC address burned in during factory production, with support for both software and hardware factory reset.
- Industrial-grade design with hardware watchdog for ultra-high reliability.
Thông số kỹ thuật
|
|
Parameters |
Value |
|
Power Supply |
Power Input |
5-24V DC |
|
Working Current |
97mA@5V |
|
Power Interface |
Push-type Connector |
|
Hardware Interface |
Ethernet Port |
1*RJ45, 10/100Mbps, auto MDI/MDIX |
|
Serial Pors |
USR-DR132: 1*RS232
USR-DR134: 1*RS485 |
|
Baud Rate |
600~230.4K |
|
Data bits |
7, 8 |
|
Stop bit |
1, 2 |
|
Parity bit |
Odd, Even, Mark, Space supported when data bits are 7;
None, Odd, Even supported when data bits are 7 |
|
Reload Button |
Reset to factory settings |
|
Indicators |
POW, WORK, COM, LINK |
|
Physical Parameters |
EMC Protection |
IEC 61000-4-2(ESD): Level 2
IEC 61000-4-4(EFT): Level 2
IEC 61000-4-5(Surge): Level 2 |
|
Dimension |
74*24*22 mm |
|
Installation |
35mm DIN-Rail,
Mounting Hole |
|
Operating Temprature |
-40～85℃ |
|
Storage Temprature |
-40～105℃ |
|
Operating Humidity |
5%~95% RH(non-condensing) |
|
Storage Humidity |
5%~95% RH(non-condensing) |
|
Software |
Network Protocols |
TCP/UDP/HTTP/IPV4/ICMP/DHCP/ARP |
|
IP Address |
DHCP, Static |
|
DNS |
Configurable DNS |
|
Configuration |
AT Command, Built-in webpage, Config Utility |
|
Work Mode |
TCP Client, TCP Server, UDP Client, UDP Server, HTTP Client |
|
Modbus Gateway |
Modbus RTU/TCP protocol conversion,
Modbus Polling,
Modbus RTU to Json |
|
TCP Server |
Up to 16 clients |
|
Packaging mechanism |
Packaging Time: 4-byte data transmission time
Packaging Length: 400 Bytes |
Download
USR-DR132/USR-DR134-spec
USR-DR132-DR134-user-manual
Thông tin đặt hàng
| USR-DR132 |
DIN-Rail RS232 to Ethernet Converters |
| USR-DR134 |
DIN-Rail RS485 to Ethernet Converters |
