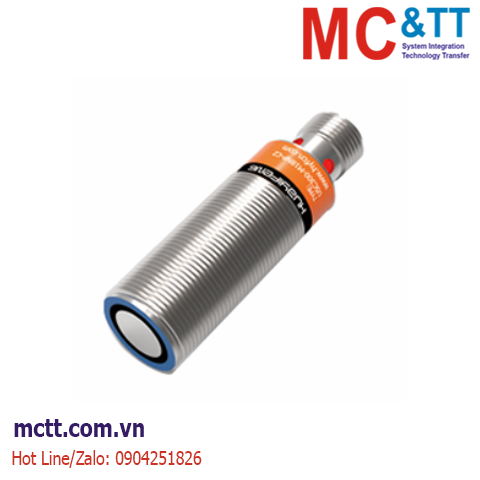

Cảm biến siêu âm hình trụ M18 Huayifeng USCB350-M18I-C2 dải đo từ 30 mm đến 350 mm, vùng mù 0...30mm, đầu ra tương tự 4-20mA.
Cảm biến siêu âm hình trụ là thiết bị phát và nhận sóng âm tần số cao để đo khoảng cách hoặc phát hiện vật thể. Thiết bị này hoạt động bằng cách phát ra sóng siêu âm (thường trên 20.000 Hz), đo thời gian sóng phản xạ từ bề mặt vật thể trở về để tính toán khoảng cách.
Cảm biến siêu âm hình trụ Huayifeng có dải đo từ 30 mm đến 2000 mm, với kích thước đường kính M18 và M30 tùy chọn, tích hợp ngõ ra điều khiển 1 kênh hoặc 2 kênh NPN, PNP, đầu ra RS-485 và ngõ ra tương tự (4 ÷ 20mA hoặc 0-10V)
Các ứng dụng phổ biến bao gồm đo mức chất lỏng, giám sát khoảng cách băng tải, và phát hiện vật thể trong suốt mà cảm biến quang học không thể nhận diện
Đặc điểm nổi bật
- Không bị ảnh hưởng bởi màu sắc, độ bóng và độ trong suốt, thích hợp để phát hiện các vật thể ở các trạng thái khác nhau
- Có sẵn kích thước M18 và M30
- Tùy chọn đầu ra NPN/ PNP / analog / RS-485
- Phát hiện ổn định ngay cả trong điều kiện môi trường khắc nghiệt
- Xếp hạng bảo vệ IP67
Thông số kỹ thuật:
Model
|
Analog Output
0-10V
|
USCB350-M18U-C2 |
USCB500-M18U-C2 |
USCB1000-M18U-C2 |
USCB2000-M30U-C2 |
|
Analog Output
4-20mA
|
USCB350-M18I-C2 |
USCB500-M18I-C2 |
USCB1000-M18I-C2 |
USCB2000-M30I-C2 |
Khoảng cách phát hiện
|
30~350mm |
40~500mm |
60~1000mm |
120~2000mm |
Vùng mù
|
0~30mm |
0~40mm |
0~60mm |
0~120mm |
Độ phân giải
|
0.17mm |
0.17mm |
0.5mm |
1mm |
Độ chính xác
|
±1% (Tính năng bù sai lệch nhiệt độ tích hợp)
|
Thời gian đáp ứng
|
50ms
|
100ms
|
Độ trễ
|
2mm
|
Tần số chuyển mạch
|
20Hz
|
10Hz
|
Độ trễ khởi động
|
<500ms
|
Nguồn cấp
|
15 - 30 VDC
|
RED Led
|
Sáng liên tục: Không phát hiện mục tiêu
Nhấp nháy:
Không phát hiện mục tiêu trong trạng thái học
|
Luôn hoạt động ở trạng thái học khi mục tiêu không được phát hiện.
|
Yellow LED
|
Sáng liên tục: Phát hiện mục tiêu trong phạm vi A1-A2;
Nhấp nháy: Phát hiện mục tiêu trong trạng thái học
|
Trạng thái chuyển mạch trong chế độ hoạt động bình thường
|
Blue LED
|
/
|
Đèn nhấp nháy khi phát hiện mục tiêu trong trạng thái học
|
Green LED
|
/
|
Power Indicator, Constantly On
|
Dòng điện không tải
|
≤ 25mA
|
Input Type
|
With learning function
|
Nhiệt độ môi trường xung quanh
|
-25°C-+70°C
|
Nhiệt độ bảo quản
|
-40°C-+85°C
|
Chất liệu
|
Ống lót bằng đồng thau mạ niken, các bộ phận bằng nhựa, nhựa epoxy gia cường sợi thủy tinh.
|
Tiêu chuẩn bảo vệ
|
IP67
|
Loại kết nối
|
Kết nối M12, 4 chân
|
Cáp kết nối (Bán riêng)
|
cáp thẳng (OC-LDM125) hoặc cáp góc vuông (OC-RDM125)
|

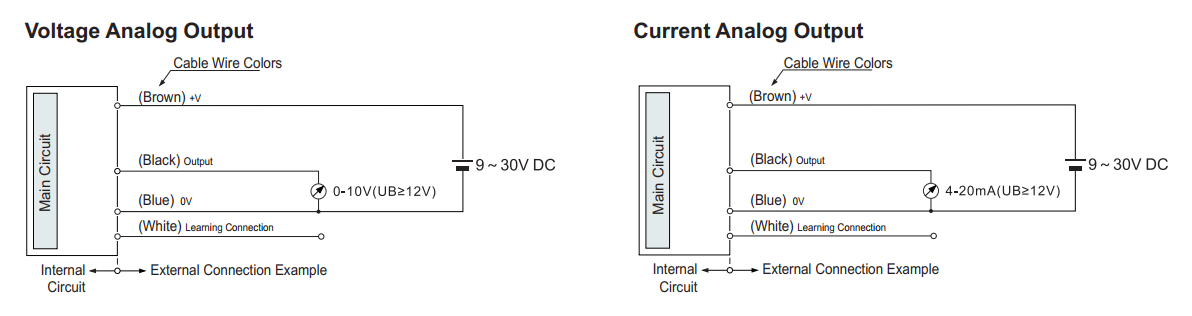

Sơ đồ đấu nối :
