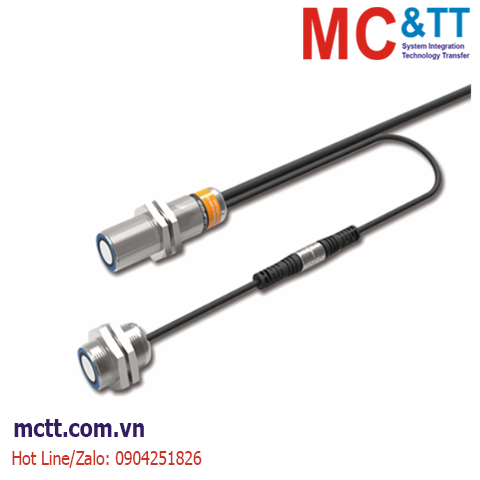

Cảm biến siêu âm đôi hình trụ Huayifeng USDBB2060-M18-3N dải đo từ 20 mm đến 60 mm, 3 đầu ra NPN, M18
Cảm biến siêu âm đôi sử dụng sóng âm tần số cao để phát hiện xem có không, một, hoặc hai lớp vật liệu chồng lên nhau đang đi qua dây chuyền sản xuất hay không. Nó hoạt động thông qua cấu hình truyền dẫn xuyên suốt (bộ phát/bộ thu) và hoàn toàn không bị ảnh hưởng bởi màu sắc vật liệu, hình in hoặc bề mặt bóng.
Cách thức hoạt động: Bộ phát gửi các xung siêu âm xuyên qua vật liệu đến bộ thu. Khi một lớp vật liệu đi qua, tín hiệu sẽ yếu đi đến một ngưỡng nhất định. Nếu các tờ giấy chồng lên nhau hoặc gấp đôi đi qua, sóng âm sẽ bị phản xạ và khúc xạ thêm, khiến tín hiệu giảm xuống đáng kể. Phát hiện không tiếp xúc: Phương pháp này không yêu cầu tiếp xúc vật lý, cho phép đo các vật liệu như giấy, nhựa và lá kim loại, tấm kim loại mỏng, tấm wafer năng lượng mặt trời và giấy carton sóng.
Đặc điểm nổi bật
- Nguyên lý phát hiện siêu âm không tiếp xúc
- Phát hiện chính xác để phân loại vật liệu thành tấm đơn hoặc tấm đôi
- Cấp độ bảo vệ IP67

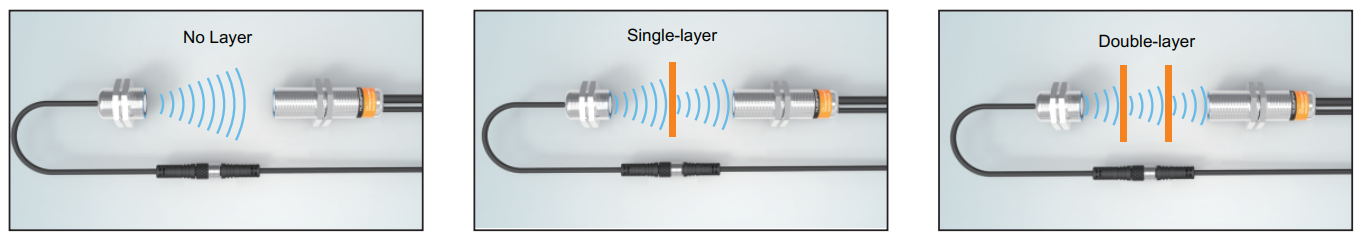

Phát hiện chính xác xem có một lớp, hai lớp, hay không có vật liệu nào giữa bộ phát và bộ thu, phân loại vật liệu thành không lớp, một lớp hoặc hai lớp.
Thông số kỹ thuật:
Model
|
NPN Output |
USDBB2060-M18-3N
|
|
PNP Output |
USDBB2060-M18-3P
|
Khoảng cách phát hiện
|
20~60mm
|
| Tần số |
Approx. 200KHz
|
Nguồn cấp
|
18 - 30 VDC, 10%Vpp
|
Dòng điện không tải
|
<50mA
|
Chế độ hoạt động
|
Single Sheet |
Green Light On |
| Double Sheet |
Red Light On |
| Air |
Yellow Light On |
Chế độ Learning
|
Learning |
Green Light Flashing
|
| Learning Successful |
- Red and yellow lights flashing alternately (thin material)
- Red and yellow lights flashing simultaneously
- Red Light Flashing
- Yellow Light Flashing
- Red and green lights flashing simultaneously (thick material)
|
| Learning failed |
Red light on (approx. 2s)
|
Input Form
|
Dây Learning được kết nối với cực âm của nguồn điện để hiệu chuẩn mục tiêu.
|
Output
|
3 NPNs, Normally Open (load impedance must be ≤150kΩ) |
Dòng điện hoạt động định mức
|
3*100mA |
Mạch bảo vệ
|
Bảo vệ ngắn mạch / Bảo vệ quá tải |
Sụt áp
|
<3V |
| Độ trễ phản hồi |
Single sheet: approx. 17ms, Air: approx. 17ms, Double sheet: approx. 52ms |
Nhiệt độ hoạt động
|
0°C to +60°C
|
Nhiệt độ bảo quản
|
-40°C-+85°C
|
Chất liệu
|
đồng thau mạ niken, các bộ phận bằng nhựa, nhựa epoxy gia cường sợi thủy tinh.
|
Tiêu chuẩn bảo vệ
|
IP67
|
Loại kết nối
|
bằng cáp
|

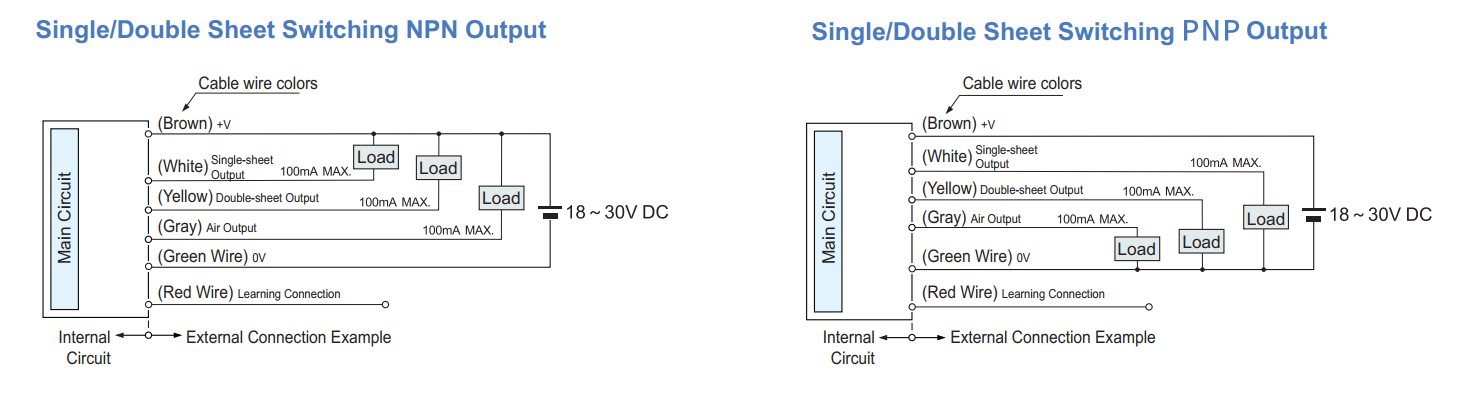

Sơ đồ đấu nối :
