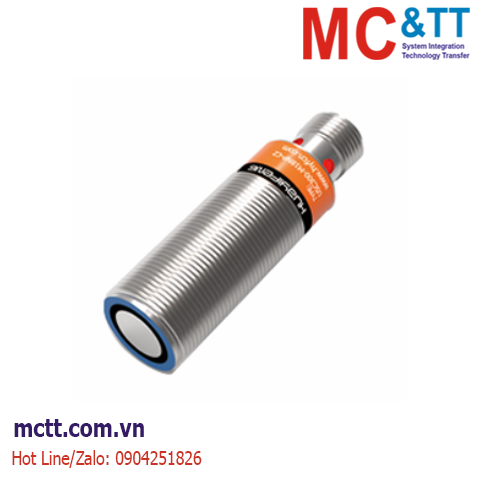

Cảm biến siêu âm hình trụ M18 Huayifeng USCB1000-M18DP-C2 dải đo từ 60 mm đến 1000 mm, vùng mù 0...60mm, ngõ ra PNP 2 kênh.
Cảm biến siêu âm hình trụ là thiết bị phát và nhận sóng âm tần số cao để đo khoảng cách hoặc phát hiện vật thể. Thiết bị này hoạt động bằng cách phát ra sóng siêu âm (thường trên 20.000 Hz), đo thời gian sóng phản xạ từ bề mặt vật thể trở về để tính toán khoảng cách.
Cảm biến siêu âm hình trụ Huayifeng có dải đo từ 30 mm đến 2000 mm, với kích thước đường kính M18 và M30 tùy chọn, tích hợp ngõ ra điều khiển 1 kênh hoặc 2 kênh NPN, PNP, đầu ra RS-485 và ngõ ra tương tự (4 ÷ 20mA hoặc 0-10V)
Các ứng dụng phổ biến bao gồm đo mức chất lỏng, giám sát khoảng cách băng tải, và phát hiện vật thể trong suốt mà cảm biến quang học không thể nhận diện
Đặc điểm nổi bật
- Không bị ảnh hưởng bởi màu sắc, độ bóng và độ trong suốt, thích hợp để phát hiện các vật thể ở các trạng thái khác nhau
- Có sẵn kích thước M18 và M30
- Tùy chọn đầu ra NPN/ PNP / analog / RS-485
- Phát hiện ổn định ngay cả trong điều kiện môi trường khắc nghiệt
- Xếp hạng bảo vệ IP67
Thông số kỹ thuật:
Model
|
NPN Output |
USCB1000-M18DN-C2 |
USCB2000-M30DN-C2 |
| PNP Output |
USCB1000-M18DP-C2 |
USCB2000-M30DP-C2 |
Khoảng cách phát hiện
|
60~1000mm |
120~2000mm |
| Phạm vi điều chỉnh |
70~1000mm |
130~2000mm |
Vùng mù
|
0~60mm |
0~120mm |
Phát hiện tiêu chuẩn
|
100*100mm
|
Góc
|
±7° |
±5° |
Tần số cảm biến
|
Approx. 200KHz
|
Approx. 180KHZ |
Độ trễ phản hồi
|
≤100ms
|
≤110ms |
Tần số chuyển mạch
|
10Hz
|
Nguồn cấp
|
9 - 30 VDC
|
Dòng điện không tải
|
≤ 35mA
|
Green LED
|
Luôn ON: Đã kết nối nguồn điện
|
Blue LED
|
Luôn ON: Hiển thị trạng thái công tắc 2;
Nhấp nháy: Phát hiện mục tiêu khi đang học A2
|
Yellow LED
|
Luôn ON: Hiển thị trạng thái công tắc 1;
Nhấp nháy: Phát hiện mục tiêu khi đang học A1
|
Red LED
|
Trạng thái hoạt động: Lỗi;
Nhấp nháy: Không phát hiện thấy mục tiêu
|
Mãu đầu vào
|
A1: Dây học được nối với cực âm của nguồn điện;
A2: Dây học được nối với cực dương của nguồn điện.
|
Output Mode
|
2 kênh NPN / 2 kênh PNP (có thể lựa chọn)
|
| Dòng điện hoạt động định mức |
2*200mA |
| Mạch bảo vệ |
Bảo vệ ngắn mạch / Bảo vệ quá tải |
| Cài đặt mặc định |
Normally Open, A1=60mm; A2=1000mm |
Normally Open, A1=120mm; A2=2000mm |
| Độ lặp lại và độ chính xác |
±1% giá trị toàn thang đo
|
| Phạm vi trễ |
1% khoảng cách chuyển mạch đã thiết lập
|
| Sự thay đổi nhiệt độ |
Sai số ±2% so với giá trị toàn thang đo (có chức năng bù nhiệt độ tích hợp) |
Nhiệt độ môi trường xung quanh
|
-25°C to +70°C (248 to 343K)
|
Nhiệt độ bảo quản
|
-40°C-+85°C
|
Chất liệu
|
Ống lót bằng đồng thau mạ niken, các bộ phận bằng nhựa, nhựa epoxy gia cường sợi thủy tinh.
|
Tiêu chuẩn bảo vệ
|
IP67
|
Loại kết nối
|
Kết nối M12, 5 chân
|
Cáp kết nối (Bán riêng)
|
cáp thẳng (OC-LDM125) hoặc cáp góc vuông (OC-RDM125)
|
Sơ đồ đấu nối :
Tài liệu
Datasheet
