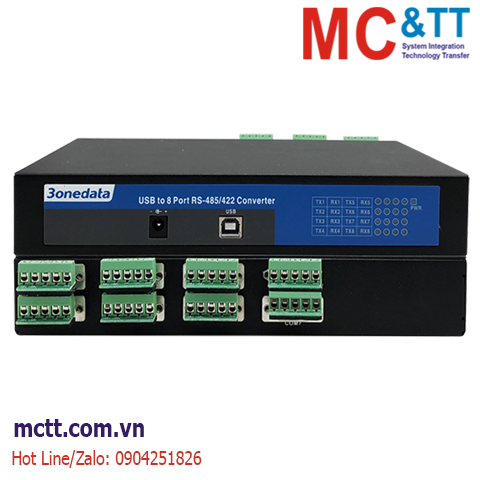

Bộ chuyển đổi USB sang 8 cổng RS-485/422 3onedata USB8485I

Chia sẻ:
Mã sản phẩm: USB8485I
Thương hiệu: 3onedata
Tình trạng: Còn hàng

Isolated USB to 8 Port RS-485/422 to Converter

Liên hệ
Mô tả

Bộ chuyển đổi USB sang 8 cổng RS-485/422 3onedata USB8485I

USB8485I có thể chuyển đổi dữ liệu hai chiều giữa cổng USB và 8 cổng nối tiếp RS-485/422. Sản phẩm hỗ trợ 1 giao diện USB và 8 cổng nối tiếp RS-485/422. Cổng nối tiếp được trang bị bảo vệ tĩnh điện 15kV và bảo vệ cách ly 2kV, có thể bảo vệ thiết bị khỏi bị hư hại một cách hiệu quả.

Sản phẩm cung cấp phần mềm chương trình trình điều khiển phù hợp; Giao diện USB kết nối với PC sẽ tạo nên một cổng COM nối tiếp trong hệ thống máy tính. Máy chủ PC có thể giao tiếp đồng thời với 8 thiết bị nối tiếp RS-485 thông qua cổng COM ảo.

Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được sử dụng rộng rãi trong điều khiển tự động công nghiệp, hệ thống thu phí và hệ thống điều khiển thu thập dữ liệu, v.v.

Tính năng

  • Hỗ trợ chuyển đổi dữ liệu song phương giữa giao diện USB và 8 cổng nối tiếp RS-485/422
  • Tự dò tốc độ tín hiệu cổng nối tiếp, tốc độ truyền của cổng nối tiếp 300bps~115200bps
  • Cổng nối tiếp hỗ trợ bảo vệ tĩnh điện 15kV, bảo vệ cách ly 2kVAC
  • Hỗ trợ đầu vào nguồn điện 9VDC
  • Hỗ trợ hoạt động ở nhiệt độ rộng -40~75℃

Thông số kỹ thuật

Serial Port Standard: EIA RS-485, RS-422
Quantity of serial port: 8 RS-485/422 serial ports
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 300bps~115200bps
Data bit: 7bit, 8bit
Stop bit: 1bit, 2bit
Parity bit: None, Even, Odd, Space, Mark
Interface form: DB9, Male (DB9M to 5-pin terminal blocks with additional purchase)
Transmission distance: 1200m
Directional control: RS-485 direction adopts ADDC (Automatic Data Direction Control) technology
Load capacity: RS-485/422 end supports 32-point polling environment
Interface protection: 15kV electrostatic protection, 2kVAC isolation protection
USB Standard: USB 1.1, USB 2.0
Quantity of interfaces: 1 USB interface
USB signal: VCC, DATA+, DATA-, GND
Transmission rate: high speed 480Mbps, full speed 12Mbps
Interface form: USB B-type socket, Female
Transmission distance: 5m
Operating System Windows 2000/XP/Server 2003/Server 2008/Vista, Windows XP embedded, Windows CE 4.2/5.0/5.2/6.0, Linux (above version 2.4), MAC OS-X
Indicator Power supply indicator, serial port data sending/receiving indicator
Power Requirements 9VDC, adopts DC round head
Power Consumption No-load: 1.64W@9VDC
Full-load: 2.13W@9VDC
Environmental Limits Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristics Housing: metal, IP30 protection grade
Installation: desktop mounting
Dimension (W x H x D): 230mm×40mm×148mm
Weight: 1kg
Industrial Standards

IEC 61000-4-2 (ESD, Electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certifications CE, FCC, RoHS

Thông tin đặt hàng

  • USB8485I

USB to 8x RS-485/422, USB2.0, 15KV ESD protection, 9VDC
