Mô tả

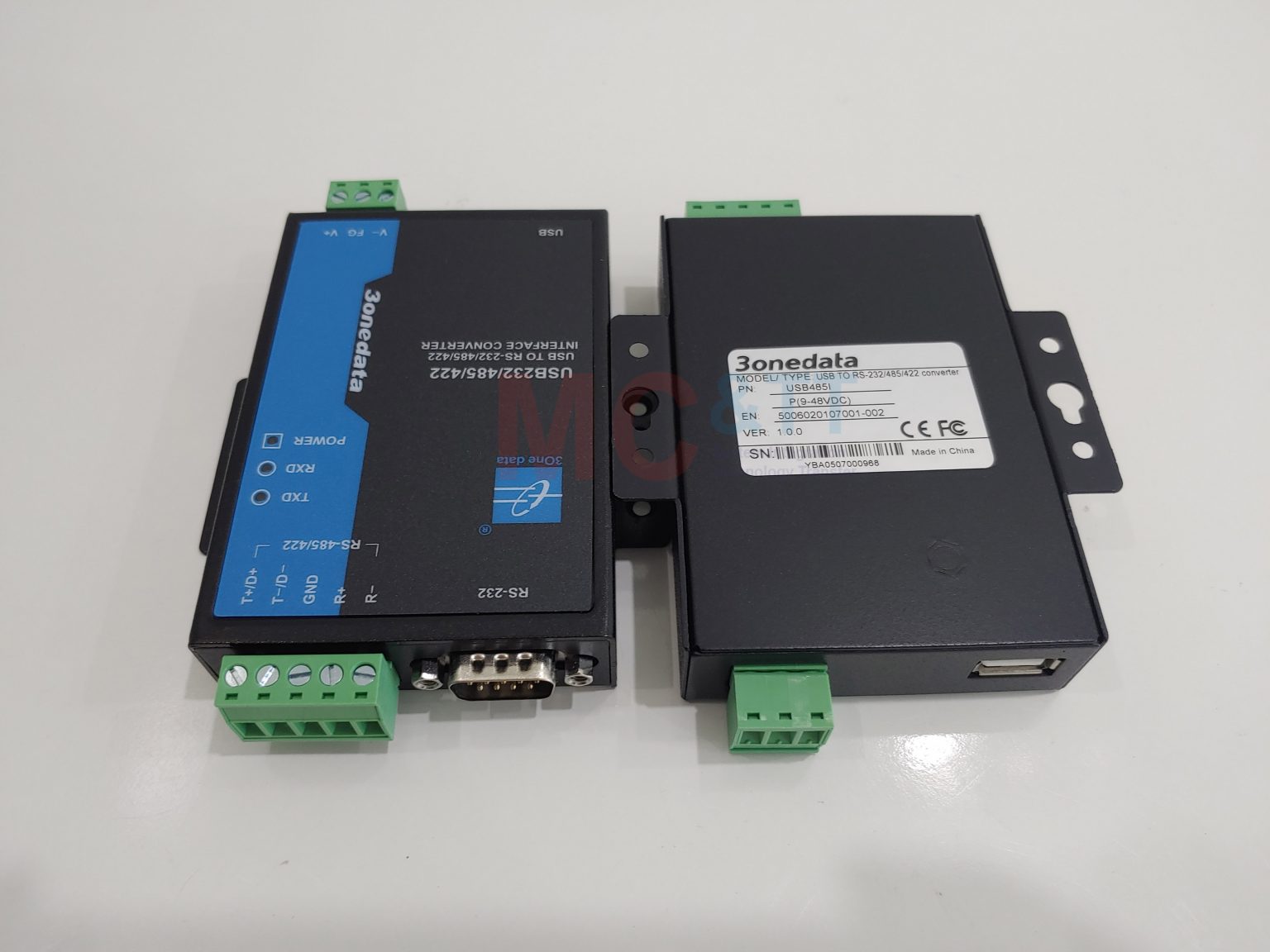

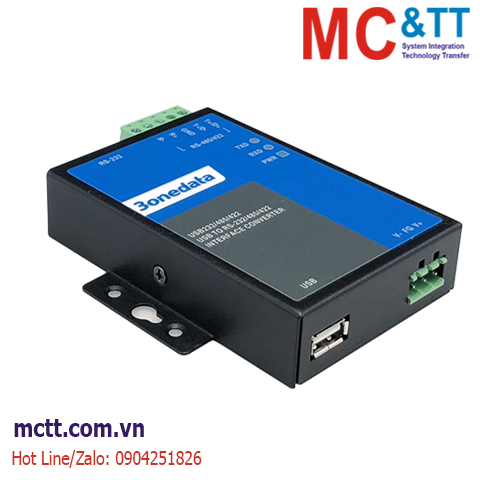

USB485I là bộ chuyển đổi tín hiệu cổng USB sang RS-232/485/422, có thể chuyển đổi dữ liệu hai chiều giữa cổng USB và các cổng nối tiếp RS-232/485/422 của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.

Sản phẩm hỗ trợ 1 giao tiếp USB và 1 cổng nối tiếp RS-232/485/422. RS-485/422 hỗ trợ công nghệ tự điều chỉnh cổng nối tiếp, có thể xác định cổng nối tiếp RS-485 / RS-422 mà không cần cài đặt công tắc. Cổng nối tiếp được trang bị bảo vệ tĩnh điện 8kV và bảo vệ cách ly 2kV, có thể bảo vệ thiết bị khỏi hư hỏng một cách hiệu quả.

Sản phẩm cung cấp phần mềm chương trình điều khiển phù hợp; Giao diện USB kết nối với PC sẽ tự động tạo thành cổng COM nối tiếp trong hệ thống máy tính. Máy chủ PC có thể giao tiếp với các thiết bị nối tiếp RS-232/485/422 thông qua cổng COM ảo.

Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được sử dụng rộng rãi trong điều khiển tự động công nghiệp, hệ thống thu phí và hệ thống điều khiển thu thập dữ liệu, v.v.

Tính năng

  • Hỗ trợ chuyển đổi dữ liệu hai chiều giữa cổng USB và 1 cổng RS-232/485/422
  • Tự động chạy tốc độ truyền của cổng nối tiếp: 300bps ~ 115200bps
  • Cổng nối tiếp hỗ trợ bảo vệ tĩnh điện 8kV, bảo vệ cách ly 2kVAC
  • Hỗ trợ đầu vào điện áp rộng 9 ~ 48VDC hoặc nguồn điện trực tiếp từ cổng USB
  • Nhiệt độ hoạt động rộng -40 ~ 85 ℃

Thông số kỹ thuật

Serial Port Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 1 RS-232/485/422 serial port
RS-232 signal: TXD, RXD, GND
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, R+, R-, GND
Baud rate: 300bps~115200bps
Data bit: 7bit, 8bit
Stop bit: 1bit, 2bit
Parity bit: None, Even, Odd, Space, Mark
Interface form: RS-232 serial port, adopts DB9,Male;
RS-485/422 serial port, adopts 5-pin 5.08mm pitch terminal block
Transmission distance: RS-232 serial port, 15m;
RS-485/422 serial port, 1200m
Direction control: RS-485 adopts automatic data flow control technology which can detect and control the direction of data transmission
Load capacity: RS-485 supports 32-point polling environment (128-point is customizable)
Interface protection: 8kV electrostatic protection, 2kVAC isolation protection
USB Standard: USB 1.1, USB 2.0

Quantity of interfaces: 1 USB interface

USB signal: VCC, DATA+, DATA-, GND

Transmission rate: high speed 480Mbps, full speed 12Mbps

Interface form: USB A-type plug, Female

Transmission distance: 5m

Operating System Windows 2000/Server 2003/XP/Vista/Server 2008/7, Windows XP Embedded, Windows CE 4.2/5.0/5.2/6.0, Linux (above version 2.4), MAC OS-X
Indicator Power supply indicator, serial port data sending/receiving indicator
Power Requirements Support optional USB interface power supply or 9~48VDC power supply, they could power the device simultaneously
Power Consumption

No-load: 0.38W@24VDC

Full-load: 0.41W@24VDC

Environmental Limits Operating temperature: -40~85℃
Storage temperature: -40~85℃
Relative humidity: 5%~95% (no condensation)
Physical Characteristics Housing: metal, IP30 protection grade
Installation: wall mounting
Dimension (W x H x D): 69mm×22mm×100mm
Weight: 226g
Industrial Standards

IEC 61000-4-2 (ESD, Electrostatic discharge), Level 2
Air discharge: ±8kV
Contact discharge: ±4kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certifications CE, FCC, RoHS

Thông tin đặt hàng

  • USB485I

USB to RS-232/485/422, USB2.0, 2KVAC isolation, 8KV ESD, 9-48VDC
