Mô tả

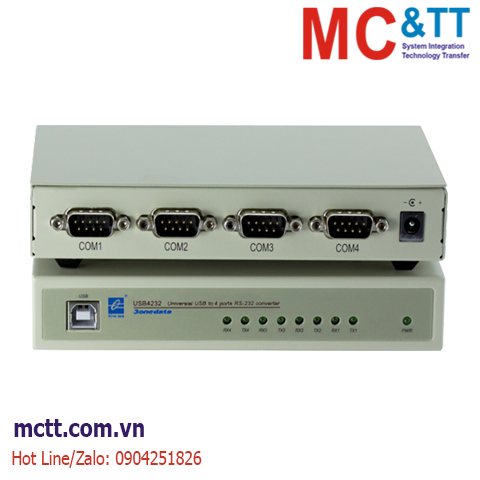

USB4232 là bộ chuyển đổi tín hiệu từ cổng USB sang 4 cổng RS-232 của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.

USB4232 có thể chuyển đổi dữ liệu hai chiều giữa cổng USB và cổng nối tiếp RS-232. Cổng nối tiếp được trang bị chống sét lan truyền 1500W và bảo vệ tĩnh điện 15kV, có thể bảo vệ thiết bị khỏi hư hỏng một cách hiệu quả.

Sản phẩm cung cấp phần mềm chương trình điều khiển phù hợp. Giao diện USB kết nối với PC sẽ tự động tạo thành cổng COM nối tiếp trong hệ thống máy tính. Máy chủ PC có thể giao tiếp với các thiết bị nối tiếp RS-232 thông qua cổng COM ảo.

Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được sử dụng rộng rãi trong điều khiển tự động công nghiệp, hệ thống thu phí và hệ thống điều khiển thu thập dữ liệu, v.v.

Tính năng Bộ chuyển đổi USB sang RS-232

  • Hỗ trợ chuyển đổi dữ liệu 2 chiều giữa cổng USB và 4 cổng RS-232
  • Tự động chạy tốc độ truyền của cổng nối tiếp 300bps~115200bps
  • Cổng nối tiếp hỗ trợ chống sét lan truyền 1500W, bảo vệ tĩnh điện 15kV
  • Hỗ trợ đầu vào nguồn điện 5VDC tùy chọn hoặc nguồn điện USB (nguồn điện USB và nguồn 5VDC bên ngoài có thể cung cấp điện đồng thời)
  • Hỗ trợ hoạt động nhiệt độ rộng -20 ~ 60 ℃

Thông số kỹ thuật

Serial Port Standard: EIA RS-232C
Quantity of serial port: 4 RS-232 serial ports
RS-232 signal: RXD, TXD, DTR, GND, DSR, RST, CTS
Baud rate: 300bps~115200bps
Data bit: 7bit, 8bit
Stop bit: 1bit, 2bit
Parity bit: None, Even, Odd, Space, Mark
Flow control: RTS/CTS, XON/XOFF
Interface form: DB9, Male
Transmission distance: 15m
Interface protection: 1500W surge protection, 15kV electrostatic protection
USB Standard: USB 1.1, USB 2.0, USB CDC V1.1

Quantity of interfaces: 1 USB interface

USB signal: VCC, DATA+, DATA-, GND

Transmission rate: high speed 480Mbps, full speed 12Mbps

Interface form: USB A-type plug, Female

Transmission distance: 5m

Operating System Windows 98/ME/2000/XP/Server 2003/Server 2008/7/Vista, Linux, MAC OS-X
Indicator Power supply indicator, serial port data sending/receiving indicator
Power Requirements

Supports optional USB interface power supply or external 5VDC power supply, both can supply electricity simultaneously;

Thereinto, 5VDC power supply adopts DC round head, external circle is negative pole, and inner core is positive pole

Power Consumption

300mA

Environmental Limits Operating temperature: -20~60℃

Storage temperature: -25~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristics Housing: metal, IP30 protection grade
Installation: desktop mounting
Dimension (W x H x D): 160mm×28mm×94mm
Weight: 500g
Certifications CE, FCC, RoHS

Thông tin đặt hàng

  • USB4232

USB to 4x RS-232, USB2.0, 15KV ESD protection, 5VDC
