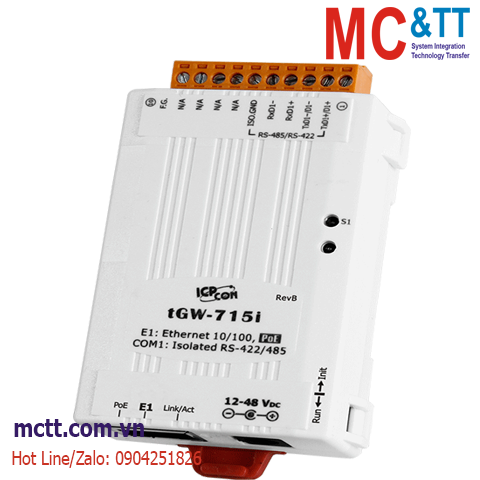

Bộ chuyển đổi Modbus Gateway 1 cổng RS-422/485 sang Ethernet ICP DAS tGW-715i CR
Modbus đã trở thành một giao thức truyền thông công nghiệp tiêu chuẩn, và hiện nay là giao thức phổ biến nhất để kết nối các thiết bị điện tử công nghiệp. Modbus cho phép giao tiếp giữa nhiều thiết bị được kết nối với cùng một mạng RS-485, ví dụ, một hệ thống đo nhiệt độ và độ ẩm và truyền kết quả đến máy tính. Modbus thường được sử dụng để kết nối máy tính giám sát với thiết bị đầu cuối từ xa (RTU) trong hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA).
tGW-715i là bộ chuyển đổi Modbus TCP sang Modbus RTU/ ASCII cho phép máy chủ Modbus TCP giao tiếp với các thiết bị Modbus RTU/ ASCII thông qua mạng Ethernet và loại bỏ giới hạn độ dài cáp của các thiết bị truyền thông nối tiếp cũ. Mô-đun có thể được sử dụng để tạo ứng dụng kết nối cặp và sau đó có thể định tuyến dữ liệu qua TCP/ IP giữa hai thiết bị Modbus RTU/ ASCII nối tiếp, rất hữu ích khi kết nối máy tính lớn máy tính, máy chủ hoặc các thiết bị nối tiếp khác sử dụng giao thức Modbus RTU / ASCII và bản thân chúng không có khả năng Ethernet.
Chức năng bộ nhớ đệm đọc mới có trong firmware 1.4.1 được sử dụng để lưu trữ các yêu cầu và phản hồi trước đó trong bộ đệm bộ nhớ của mô-đun tGW-715i. Khi các bộ điều khiển chính HMI/ SCADA khác gửi các yêu cầu tương tự đến cùng một thiết bị phụ RTU, phản hồi được lưu trong bộ nhớ cache sẽ được trả lại ngay lập tức. Tính năng này làm giảm đáng kể tải trên bus RS-485, đảm bảo phản hồi TCP nhanh hơn và cải thiện tính ổn định của toàn bộ hệ thống.
tGW-715i hỗ trợ chức năng DHCP client, cho phép mô-đun này dễ dàng lấy thông tin cấu hình TCP/ IP cần thiết từ máy chủ DHCP. tGW-715i có MCU 32-bit mạnh mẽ để cho phép xử lý hiệu quả lưu lượng mạng và cũng có một máy chủ web tích hợp cung cấp giao diện quản lý web trực quan cho phép người dùng sửa đổi cấu hình DHCP/ IP tĩnh, cài đặt cổng nối tiếp.
Mô-đun tGW-715i cung cấp chức năng Power over Ethernet (PoE) tuân thủ IEEE 802.3af sử dụng cáp Ethernet type 5 tiêu chuẩn để nhận nguồn từ bộ chuyển mạch PoE.
Tính năng
- Hỗ trợ Modbus TCP/ UDP master và slave
- Hỗ trợ Modbus RTU / ASCII master và slave
- Max. TCP connections (masters) trên mỗi cổng nối tiếp: 32
- Read-cache đảm bảo phản hồi Modbus TCP/ UDP nhanh hơn
- Cấu hình mạng IP tĩnh hoặc DHCP
- Cập nhật firmware dễ dàng qua Ethernet (BOOTP, TFTP)
- Tiny Web server để cấu hình (HTTP)
- Chứa MCU 32 bit giúp xử lý lưu lượng mạng một cách hiệu quả
- 10/100 Base-TX Ethernet, RJ-45 x 1 (Auto-negotiating, auto MDI/MDIX, đèn báo LED)
- Bao gồm các đầu vào nguồn dự phòng: PoE (IEEE 802.3af, Class 1) và giắc cắm DC
- Cho phép điều khiển hướng RS-485 tự động
- Cách ly 3000 VDC và bảo vệ ESD +/- 4 kV
Thông số kỹ thuật
| CPU Module |
| CPU |
32-bit ARM |
| COM Ports |
| Ports |
1 x RS-485/422 (3000VDC Signal Isolation) |
| Baud Rate |
115200 bps Max. |
| Bias Resistor |
Yes, 1 KΩ |
| Parity |
None, Odd, Even, Mark, Space |
| Data Bit |
5, 6, 7, 8 |
| Stop Bit |
1, 2 |
| Node Address |
254 (max.) |
| Ethernet |
| Ports |
10/100 Base-TX, 8-pin RJ-45 x 1, (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
PoE (IEEE 802.3af, Class 1) |
| Power |
| Consumption |
0.07 A @ 24 VDC |
| Powered from PoE |
IEEE 802.3af, Class 1 |
| Powered from Terminal Block |
+12 ~ 48 VDC |
| Mechanical |
| Casing |
Plastic |
| Dimensions (mm) |
52 mm x 95 mm x 27 mm (W x H x D) |
| Installation |
DIN-Rail Mounting |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 ~ +80 °C |
| Humidity |
10 ~ 90% RH, non-condensing |
Download
Datasheet
Documents
Thông tin đặt hàng
| tGW-715i CR |
Tiny Modbus/TCP to RTU/ASCII Gateway with PoE and 1-port Isolated RS-422/485 (RoHS). Includes DC-jack to 2-wire power cable, 0.3 M |
